1.文档-开发环境 #

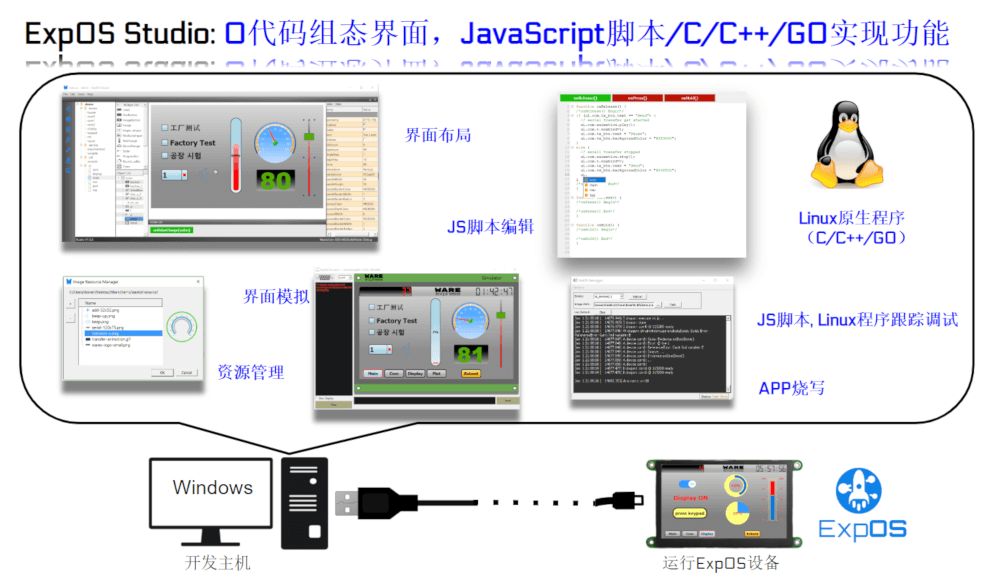

开发环境:包括开发主机(development Host)和目标系统(Target),它们通过USB线连接,即可完成APP的调试和下载。

  • 安装Studio

ExpOS操作系统已预装在目标系统,用户只需在Windows 7/10开发主机上一键安装最新版本ExpOS Studio即可.

注意:在Windows XP系统上,Studio不支持通过USB线与目标连接,但支持除了USB下载和日志调试的所有编辑模拟功能。Windows XP用户可将APP拷贝到U盘(U盘需格式化成FAT32格式),将U盘插入目标系统也可完成烧写,但无法实现日志方式调试APP.

  • 验证USB连接

  1. – 将目标系统与主机通过USB线连接,启动目标系统,待启动完毕。

  2. – 启动ExpOS Studio软件,点击菜单File(文件)->New Project(新建工程) 或者Open Project(打开工程),新建或者打开已有工程。然后点击菜单Tools(工具)->debugger(调试器)启动调试器。

  3. – 如果调试器与目标连接成功,右下角状态栏显示连接状态为connected,左下角显示当前APP和OS的版本,同时可看到OS的启动日志。这时点击菜单options(选项)->device info(设备信息)可显示当前目标的设备信息。

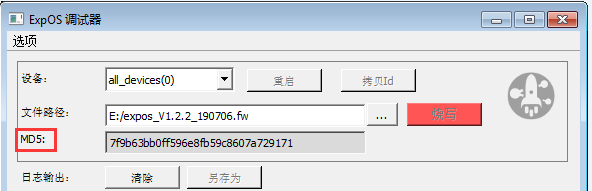

  4. – 点击Flash(烧写)按钮,可将指定路径的APP或ExpOS固件成功下载到目标

  •  Studio简介

可视化集成开发环境Studio提供一站式解决方案,无需再安装其他软件,即可完成所有软件开发工作,包括界面管理、配置、代码编辑、构建、模拟、调试,下载等:

  • UI编辑器 (通过鼠标拖,拉和点击,所见即所得,0代码生成界面)
  • 脚本代码编辑器 (输入JavaScript脚本描述APP行为,支持语法高亮,智能提示,代码自动补全)
  • 模拟器 (无需目标系统,在开发主机上快速验证APP)
  • USB调试器 (日志方式调试程序,烧写APP到目标系统)

ExpOS开发环境




Last updated on August 2, 2020

2.APP开发 #

ExpOS操作系统软基于现代软件设计理念:面向对象操作、事件驱动执行,符合人的思维和操作习惯。但不同于其他操作系统,ExpOS对计算机软件概念进行了可视化封装,隐藏了许多编程细节,大大简化软件设计过程,减小开发工作量。无论有无经验,开发者都能短时间内设计出稳定,可靠,炫酷的应用程序.

与其他面向对象软件一样,ExpOS中所有的软件图形元素(如按钮、文本框、进度条等)和硬件单元(如串口、背光、蜂鸣器等)都被看作一个控件对象,每个对象都有名称,与对象相关,有四个基本概念:

属性 —— 对象的状态或特征,如图形元素的颜色,串口的波特率等

方法 —— 对象的行为,以函数形式出现,如时钟控件对象的setTime(),表示设置时间

事件 —— 对象对某种条件的响应,如按下按钮,会触发”按下”事件

动作 —— 对象在事件中运行JavaScript脚本的过程

面向对象操作——通过改变某个控件对象的属性或者在软件中调用该对象的方法, 实现对该对象的访问和控制。

事件驱动执行——大部分控件对象都有自己的事件,当事件在某种条件下被触发时(如按下按钮),对应控件对象的动作将会自动执行。

针对上述概念,可视化集成开发工具Studio设计了不同的控制区域,使用户能方便快速地进行软件开发:

软件开发过程可简单概括为:

在Studio中鼠标拖/拉/点击,0代码可视化创建/设置控件对象,生成静态界面

编写各控件对象的动作脚本代码完成APP运行时的逻辑控制和动态效果

完整的APP开发步骤:

Last updated on June 8, 2020

2.1.控件对象 #

ExpOS软件设计是完全基于可视化对象,通过Studio或者脚本操作控件对象的属性,方法,事件和动作,实现APP界面和软件功能。控件对象之间有从属关系,即父子关系,最顶层的父对象称为根对象,包括四个:

■界面对象(ui)
将不同的界面软件元素抽象为用户控件,如:文本框、按钮、图片、进度条等,一般在用户界面中可见。用户控件允许用户将控件拖拽到页面设计区创建、移动和删除,并且同一控件可以多次使用。系统启动时,根据用户的设计,动态加载和创建界面控件;访问其方法和属性时,必须确保控件所在的页面已经存在(当前页面或者有“隐藏时缓存”属性的页面)。所有的普通界面控件的父对象为页面,页面的父对象为ui。例如,设置页面xxx中的按钮yyy的属性text为“test”, 对应的JavaScript脚本为:ui.xxx.yyy.text=’test’

界面对象的属性一般只支持数字和字符串类型,访问时JS脚本会做自动转换。比较特殊的属性包括:

颜色属性
ExpOS支持如下两种方式定义按三原色定义颜色:

– 16进制:格式为#RRGGBB, 其中RR表示红色,GG表示绿色,BB蓝色, 例如,#FF0000 代表红色, #FFFF00代表黄色

– 10进制:格式为rgb(r, g, b), 与16进制表示法类似,rgb(255, 0, 0) 表示红色, rgb(255, 255, 0) 代表黄色

读取相关颜色属性时,系统按16进制方式返回字符串,写入时,用户可选择任何一种方式。

图片属性
图片是由资源管理器负责管理,要使用一个图片资源,必须把该图片添加到资源管理器中。图片属性为图片名称字符串,无需指定图片路径,ExpOS会自动在资源管理器中查找到,如果要清除图片属性的设置(即无图片),设置成空字符串即可。

■设备对象(device)
将硬件相关的功能软件抽象为设备控件,如串口、触摸屏、背光、蜂鸣器等,一般在用户界面中不可见。设备控件由于与硬件一一对应,系统启动后自动创建,任何界面和控件可以无条件访问其属性和方法函数实现系统控制。用户只能对设备控件进行设置,而不允许增加、移动和删除。所有设备控件的父对象为device, 例如,向串口0发送一个字节0x55,对应的JavaScript脚本为:device.com0.write(0x55)

■服务对象(service)
将软件相关功能模块抽象为服务控件,如:输入法键盘,有的在用户界面中可见。服务控件不允许用户将控件拖拽到页面设计区创建、移动和删除,并且同一控件只有一个实例(instance)。与设备控件类似,系统启动后自动创建,任何界面和控件可以无条件访问其属性和方法函数实现服务请求。用户只能对服务控件进行设置,而不允许增加、移动和删除。所有服务控件的父对象为service, 例如,设置环境变量xx值为”test“,对应的JavaScript脚本为:service.variable.write(‘xx’,’test’)

■工具对象(util)
将软件相关工具抽象为工具控件,如:shell。工具控件不允许用户将控件拖拽到页面设计区创建、移动和删除,并且同一控件只有一个实例(instance)。与设备,服务控件类似,系统启动后自动创建,任何界面和控件可以无条件访问其属性和方法函数。用户只能对工具控件进行设置,而不允许增加、移动和删除。所有工具控件的父对象为util, 例如,重启系统,对应的JavaScript脚本为:util.shell.execute(‘reboot’)

四类控件的属性、方法可直接在动作脚本代码中调用,具体用法参看“软件速查表”。

Last updated on May 20, 2020

2.2.捷径 #



Shortcut(捷径),顾名思义通过快捷的方式实现我们想要的一个动作行为,如切换界面,蜂鸣器滴一声,设置GPIO的输出。在我们没有引入捷径功能之前,我们要实现任何一个动作都需要写脚本来实现,如界面的切换:

ui.page2.show(); // 切换到界面page2

那么引入捷径后,一些常用的动作行为,我们只需要点点鼠标,选择一下要切换到的界面就行,不再需要自己来写代码。下面我们以Studio自带的例程中的“综合演示”为例,演示一下捷径的使用方法。

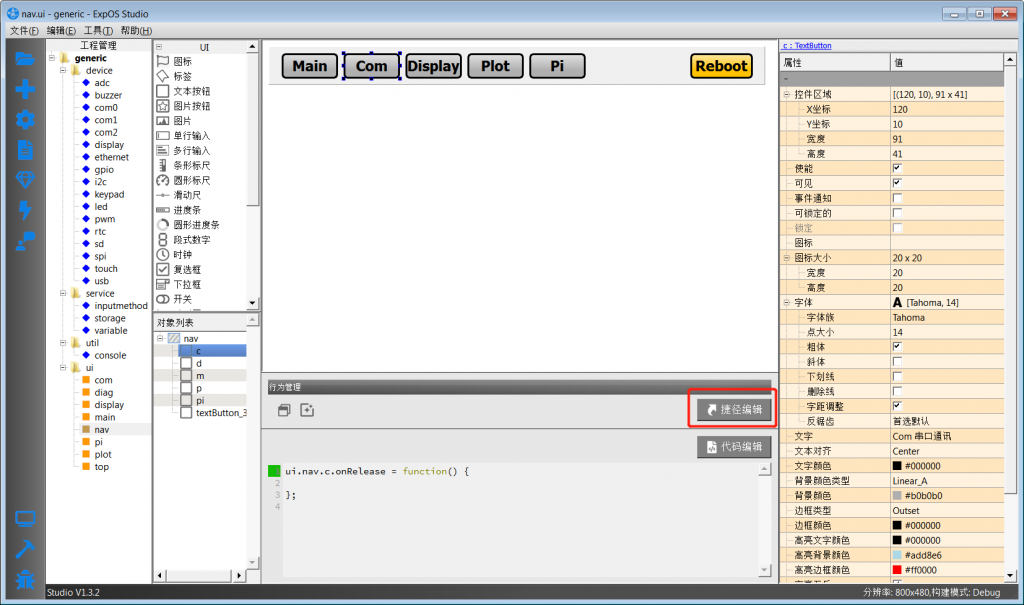

1、首先,我们打开导航页面-nav, 选择Com按钮(我们想要实现的动作行为是,点击Com按钮后,界面切换到com, 并且Com按钮显示高亮),点击行为管理区的“捷径编辑”按钮

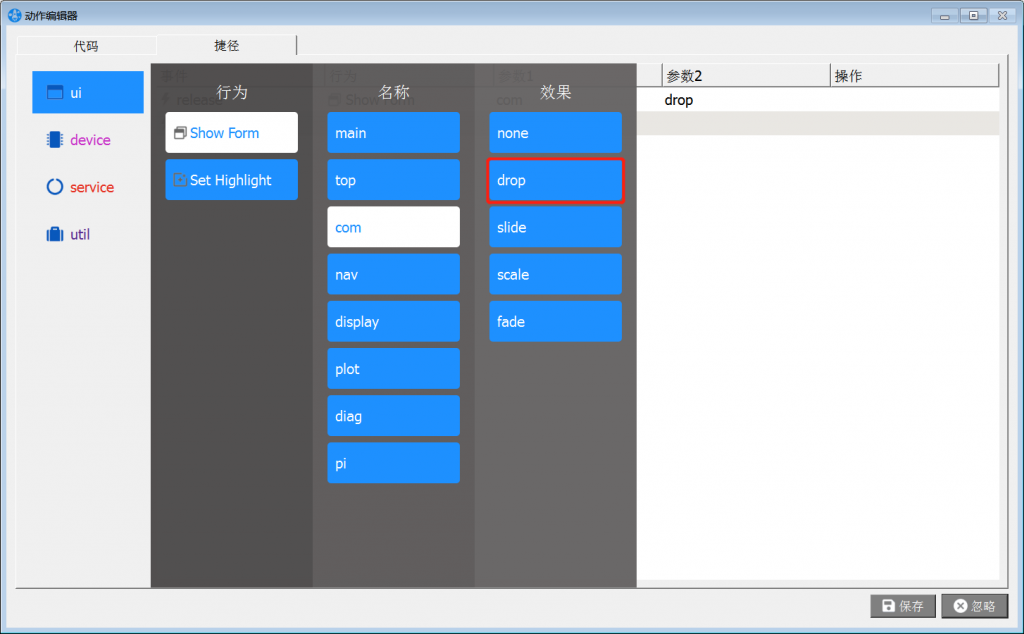

2、在打开的动作编辑器中,我们看到当前选中的是“捷径”TAB, 左边栏“ui”, “device”, “service”, “util”是对应的几种捷径的分类,切换界面属性UI操作,所以我们点击”ui”, 在弹出的面板中选择”Show Form”, 名称选择”com”, 切换效果选择”drop”, 这样我们就完成了切换界面到com的功能。

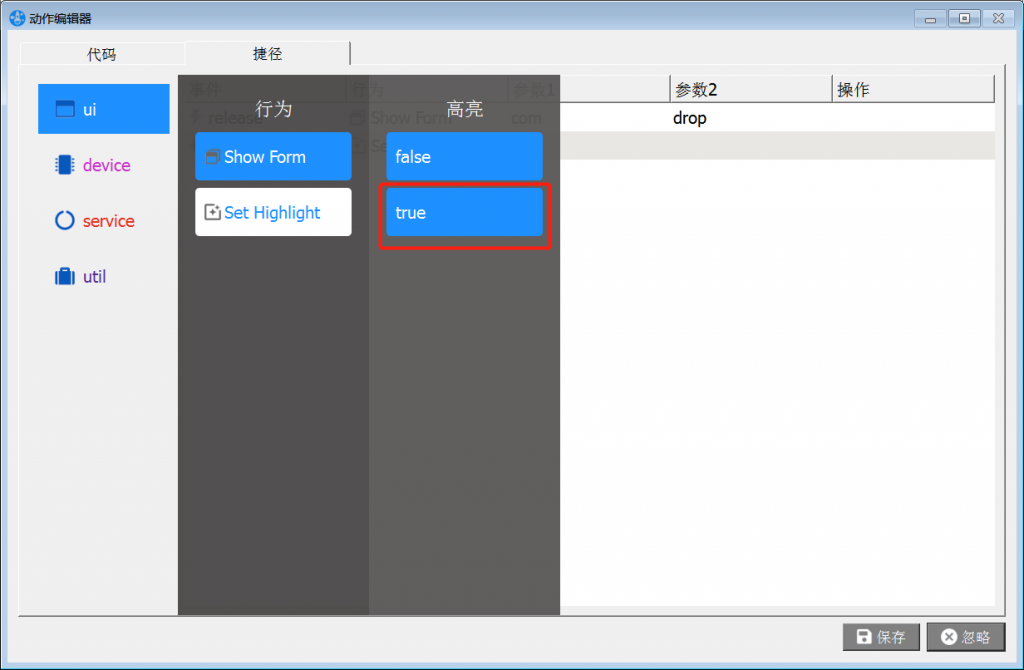

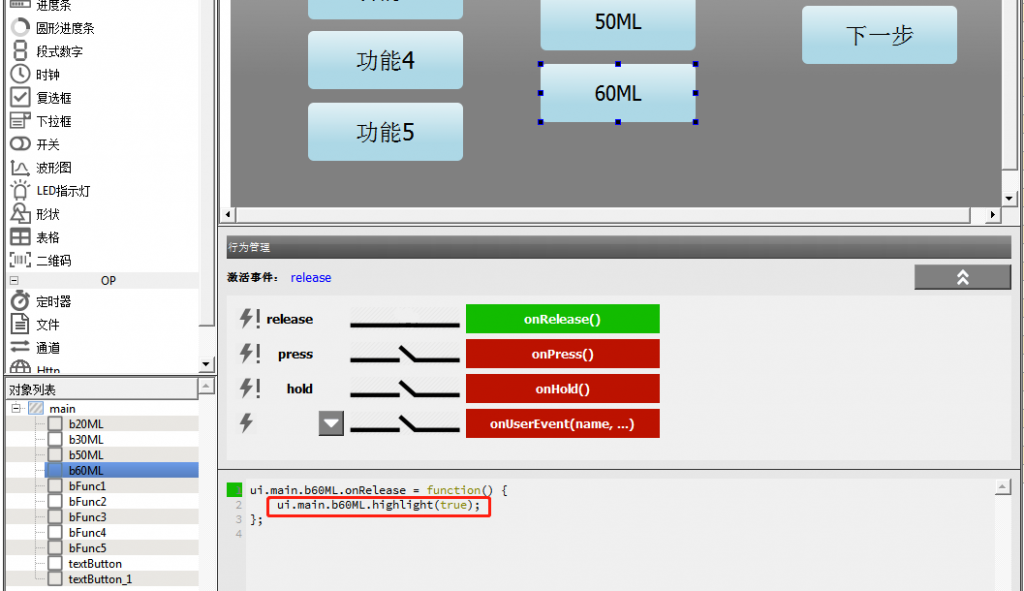

 3、接着我们用同样的方法,添加Com按钮的高亮显示:

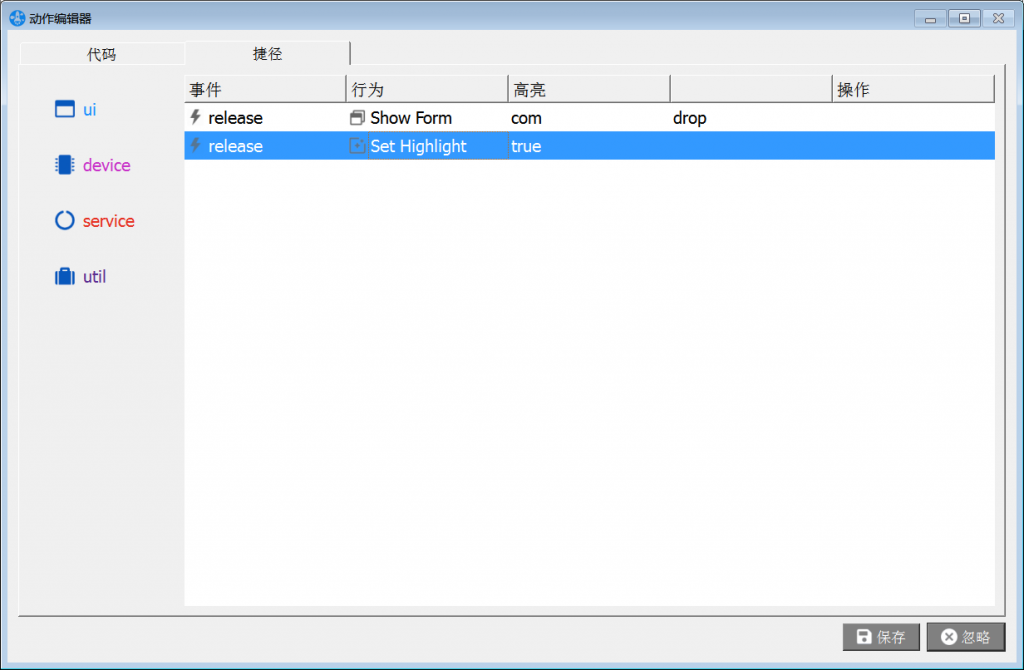

  4、最后我们在捷径的列表里面能看到有两条,一条是切换界面到com,另外一条是使当前按钮高亮

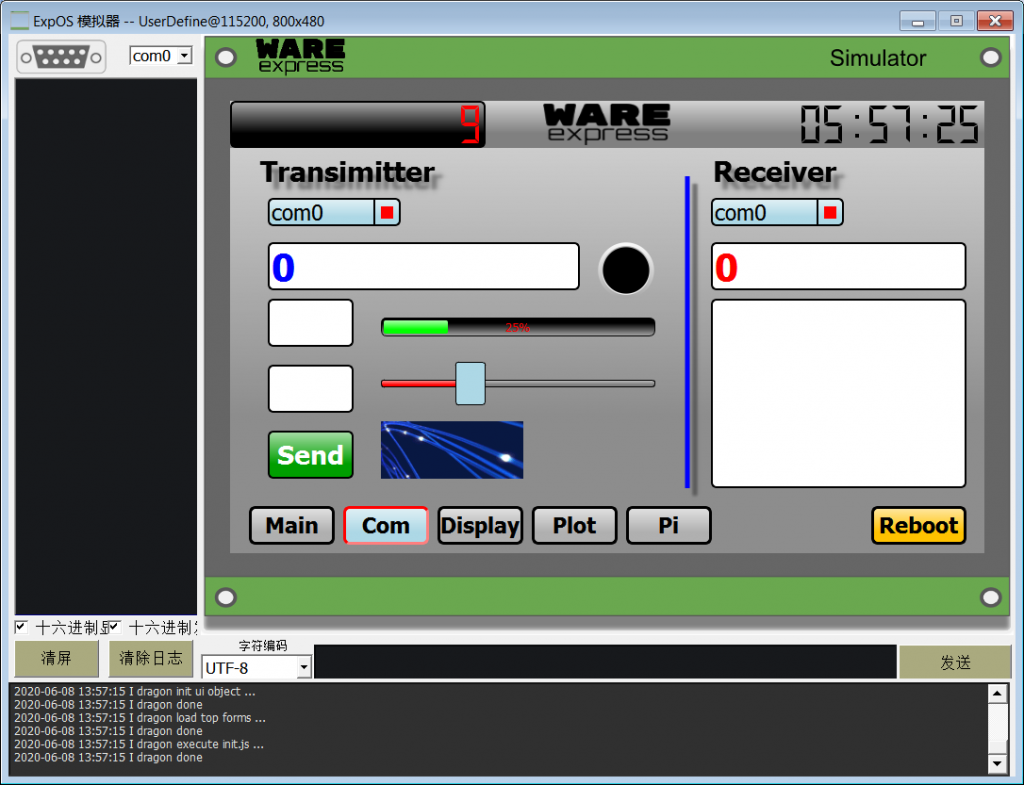

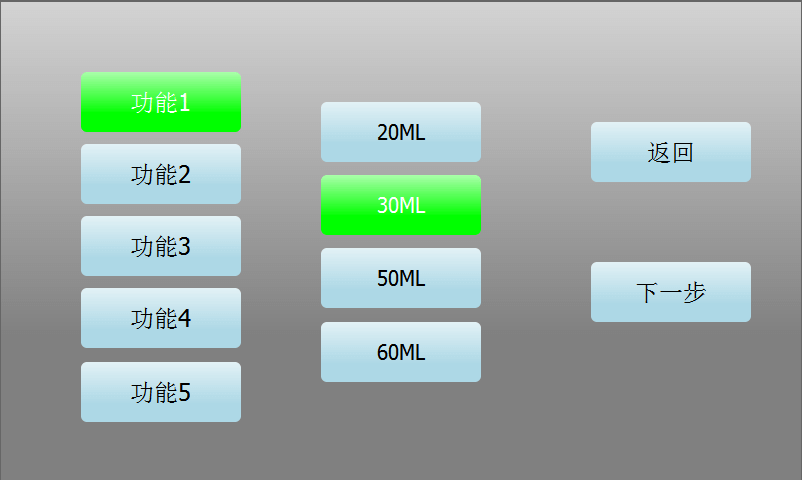

5、占击”保存“按钮,运行模拟器,查看效果:



Last updated on June 8, 2020

2.3.脚本 #

■ 脚本编程

通过Studio,不仅可设计APP静态外观、文字、风格类型等,而且也可通过控件的“动作脚本(action) ”进行逻辑控制、运算、控件对象操作等来实现系统软件功能。

目前,动作脚本支持JavaScript核心部分ECMAScript(详细说明参看这里),语法类似C语言,在网页中大量采用,熟悉C的用户很容易掌握。

大多数控件对象支持基于事件驱动动作脚本功能,即APP在运行过程中,满足一定触发条件条件后,无需外部干预,动作脚本自动触发执行,完成预设功能,例如处理按钮事件,处理串口接收数据等。这些触发脚本执行的触发条件称为事件(event)。

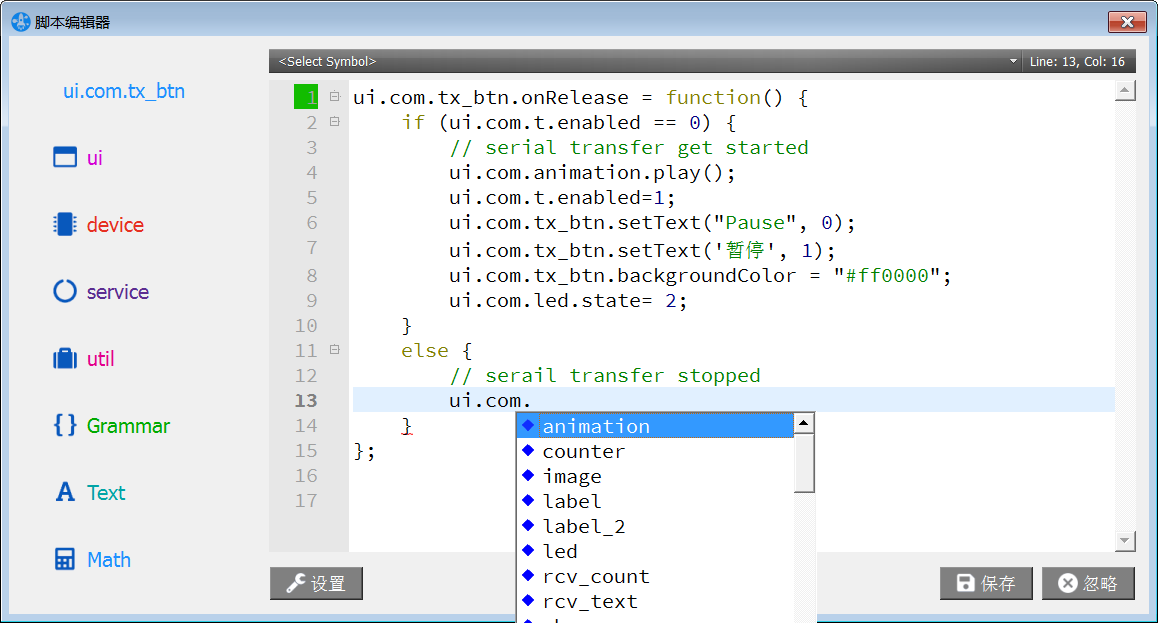

在Studio中,鼠标单击选中一个控件对象,点击Studio正下方的“代码编辑”按钮,打开动作脚本编辑器,在代码TAB中这个对象的所支持的触发事件都以函数方式显示,绿色表示该事件被选中为有效,红色表示无效。代码编辑器支持语法高亮显示,自动对齐,自动提示和补齐等功能,有效提高用户的脚本开发效率。

■ 脚本执行

当一个APP设计完成,可能会包含各种触发事件对应的脚本,ExpOS操作系统会统一管理这些脚本,保证脚本在合适的时候执行,脚本的执行过程是:

1) 目标系统上电后,首先执行一次初始化脚本init.js(初始化一些全局定义变量,定义全局函数等),然后进入空闲循环等待。

2) 当控件对象触发有效事件,立刻自动执行该控件的动作脚本(根据设计需要,用户可以进行逻辑运算、操作访问其他对象、发送串口数据等)和动作捷径,执行完毕后返回空闲循环继续等待。


Last updated on June 10, 2020

2.4.自定义事件 #

自定义事件

在实际的开发过程中,除了用到系统现有的事件(如按钮的释放事件)我们还可以自定义事件。

下面以自定义GPIO事件来控制LED控件的状态举例说明一下自定义事件的使用:

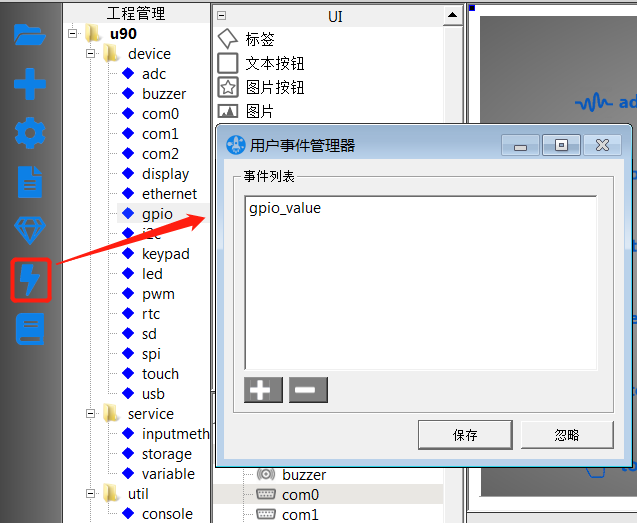

1、首先在Studio新建的工程中,打开用户事件管理器,点击加号按钮添加一个自定义的事件名称,如gpio_value


然后点“保存”按钮

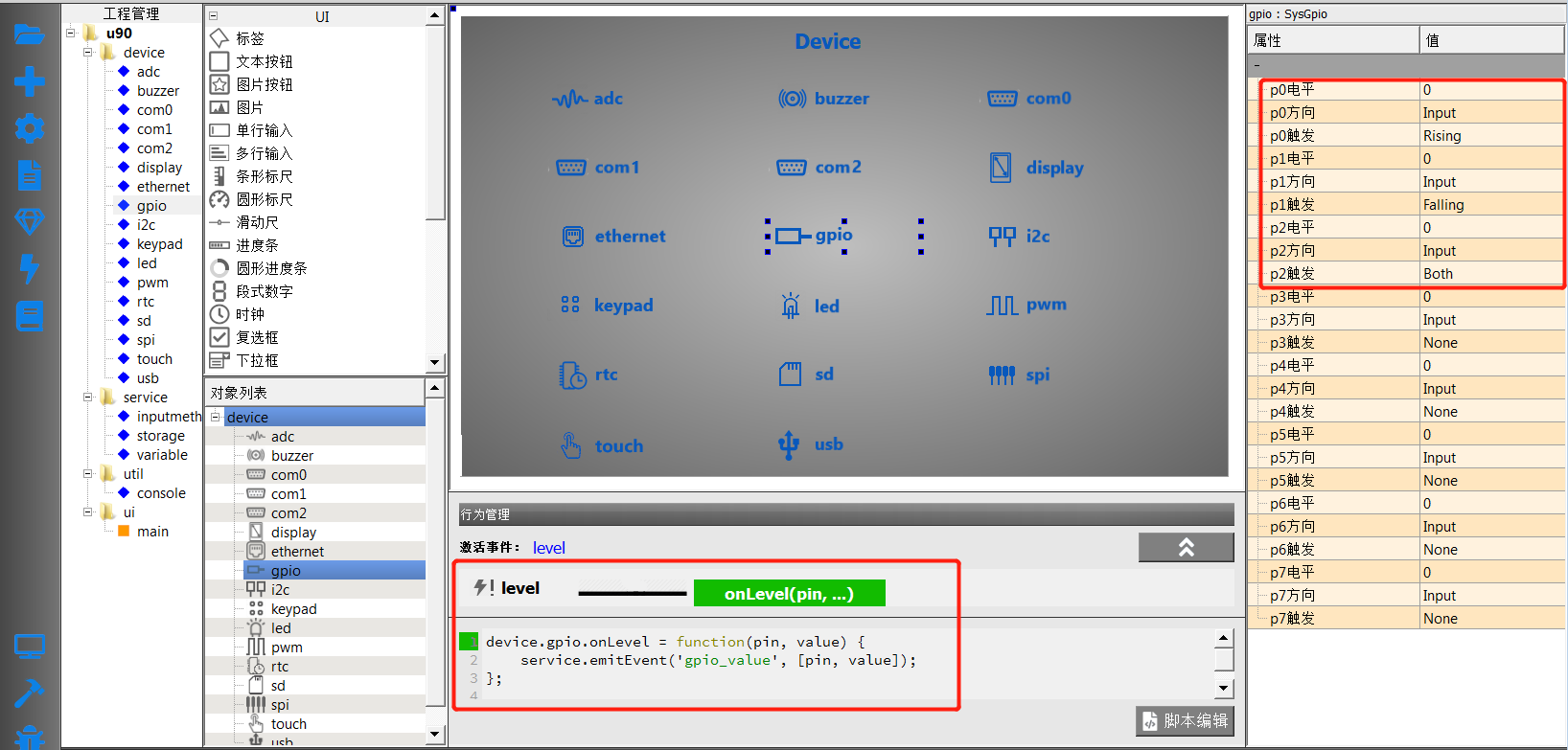

2、设置GPIO控件的p0 ~ p2的触发属性(分别设置上升沿,下降沿触发onValue),然后在GPIO控件的onValue方法中广播自定义事件,事件的name是”gpio_value”, 事件的内容是一个数组[pin, value](包含GPIO的端口号以及电平值)



3、在主页面home上放置三个LED控件,选中led_0, 单击“代码编辑”

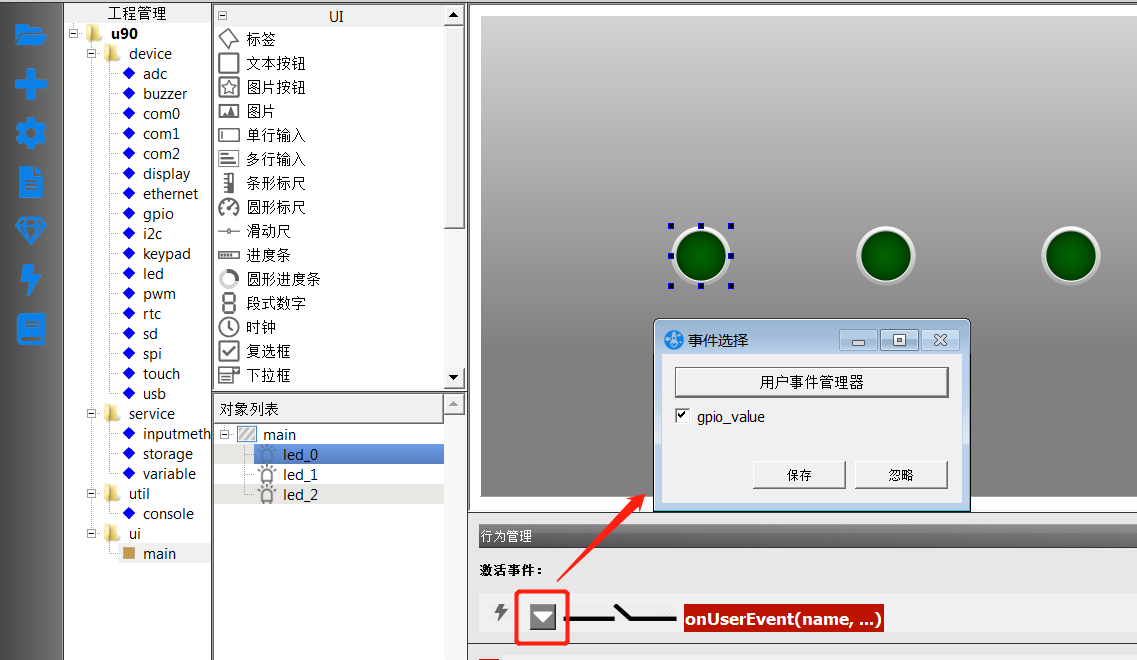

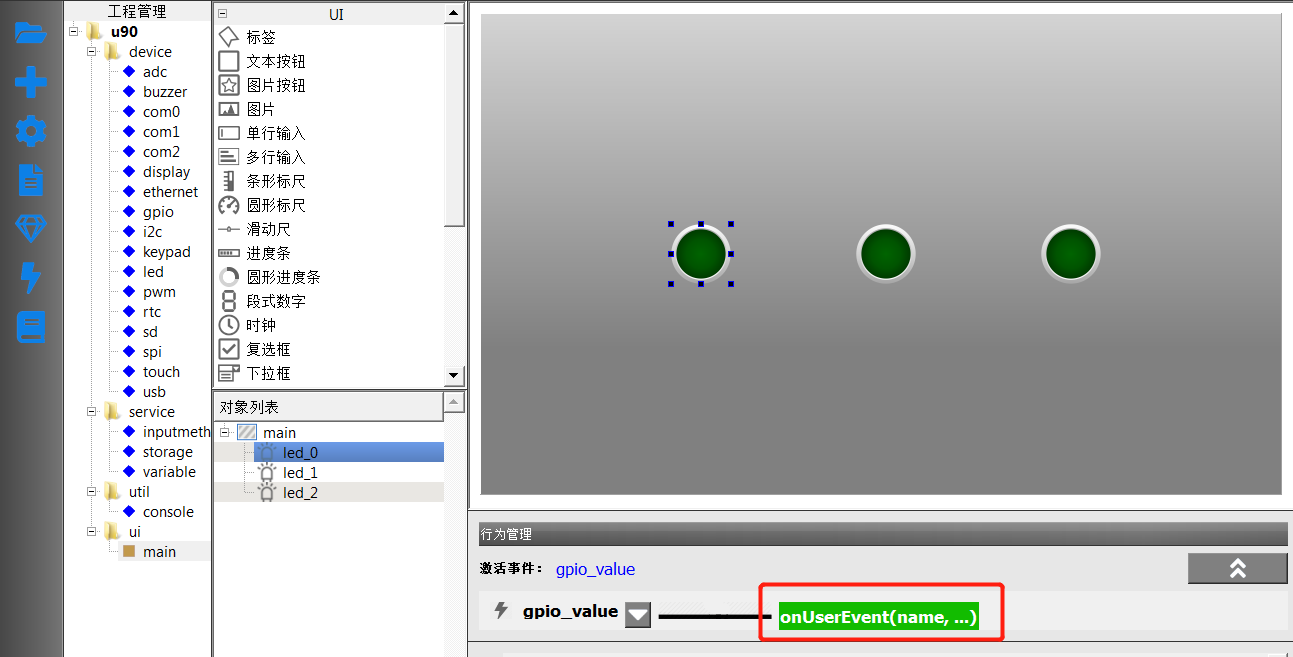

在动作编辑对话框的代码TAB里面,右上角点“事件管理”按钮,选择第1步添加的”gpio_value”事件,点击确定。

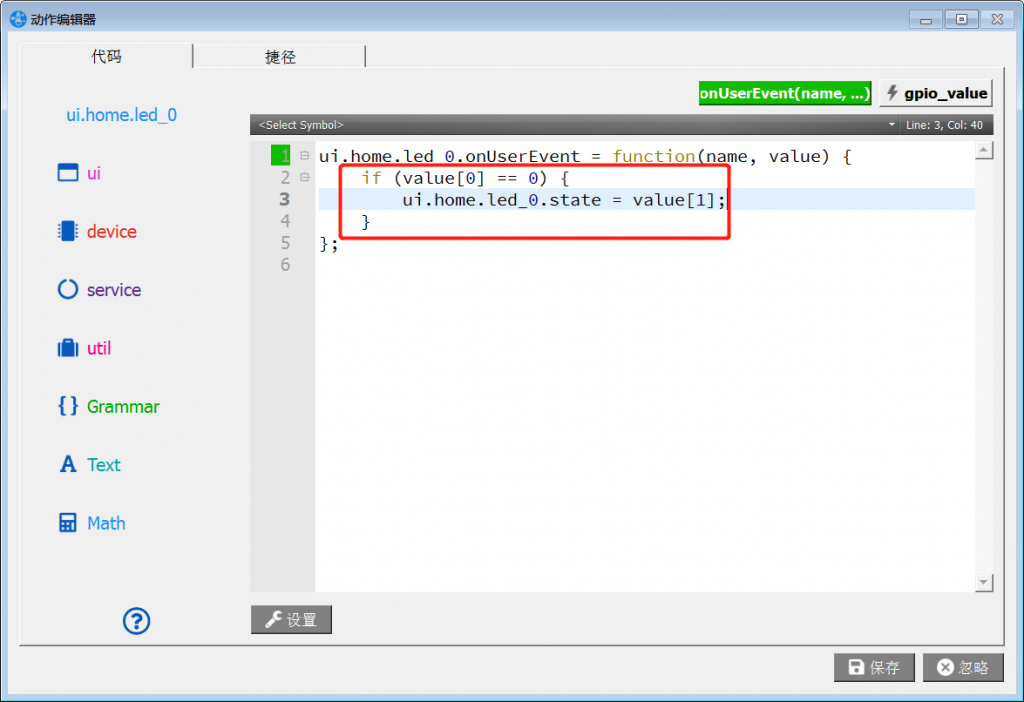

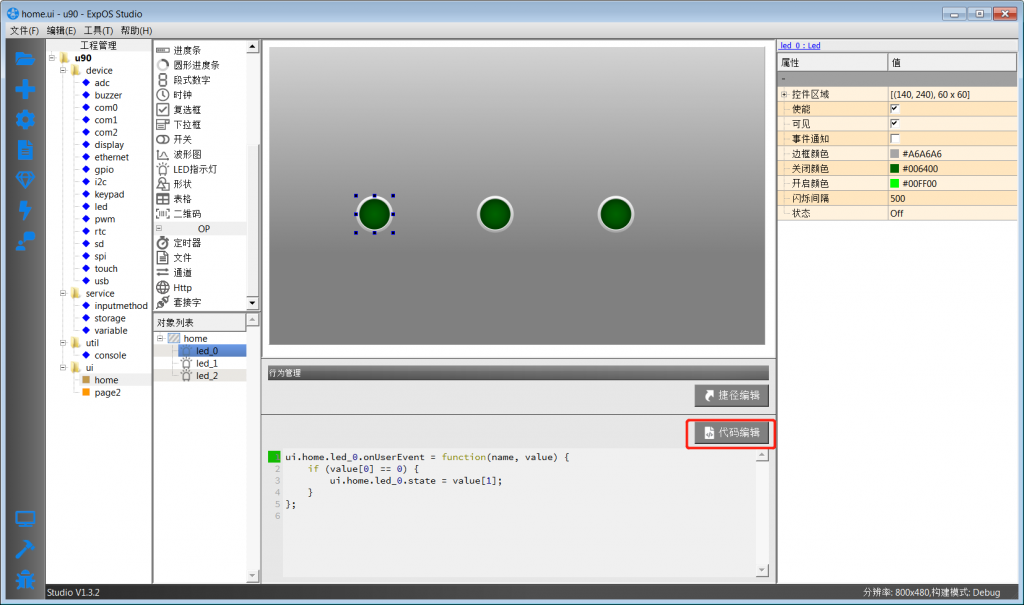

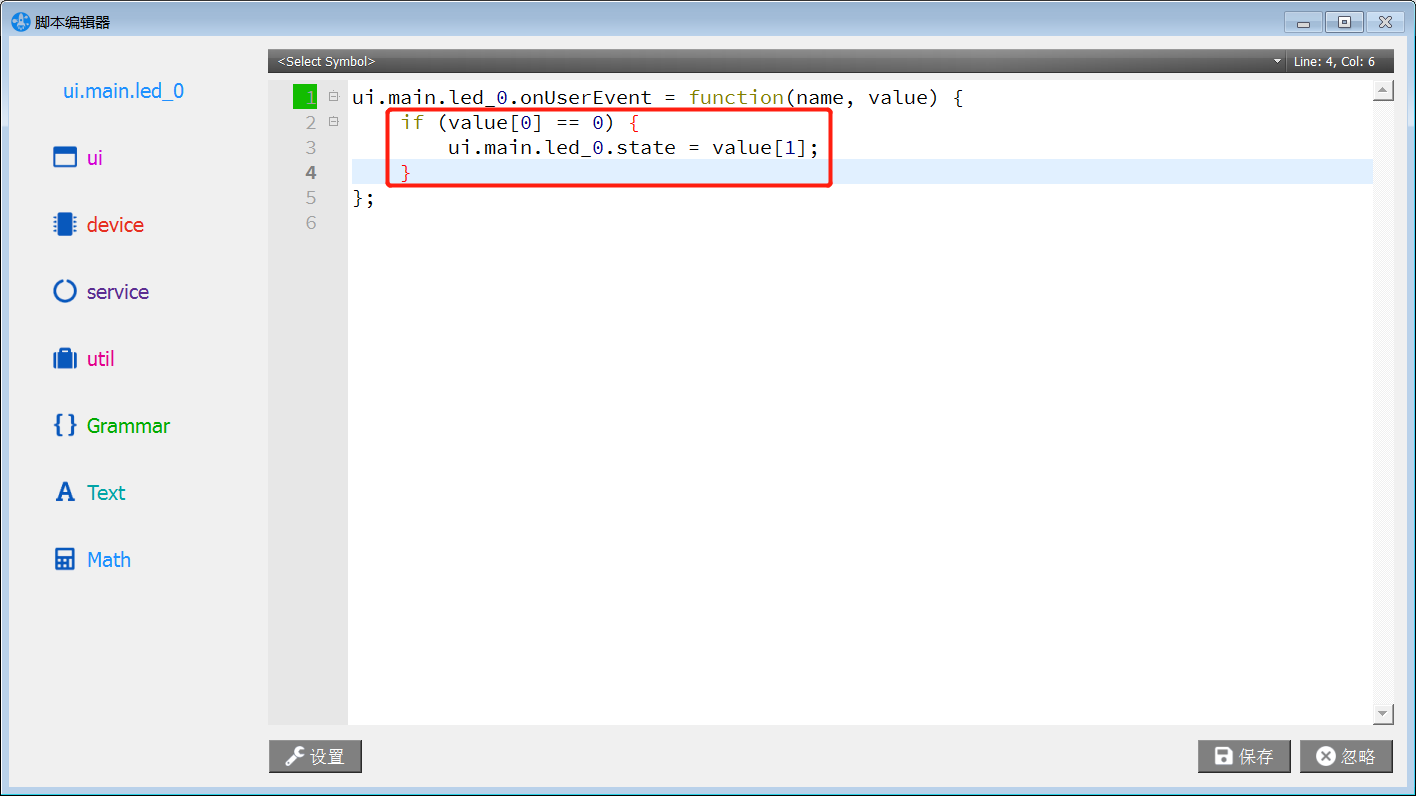

4、在onUserEvent方法中添加相应的代码。

5、重复上面的第3步,第4步,把剩余的led_01的led_02也添加上相应的代码。

6、构建并下载App到目标设备上,当GPIO的P0 ~ P1有电平变化的时候,屏幕上的LED灯也会显示亮或者暗。

Last updated on June 8, 2020

3.APP烧写 #



APP烧写

当APP设计,调试,验证完毕,Studio将生成.app文件,可下载/烧写到目标系统运行。下载方式可选择USB线或者U盘方式,二选一即可

USB线烧写

  1. 将目标系统和PC通过USB线连接,然后上电,待启动完毕;
  2. 在Studio中点击debugger启动调试下载器,点击…按钮,选择APP文件(扩展名为.app),点击Flash按钮烧写安装;
  3. 待系统提示下载完成,5秒后APP即开始在目标系统上运行.

U盘烧写

  1. 确保U盘只有一个分区, 将生成的APP文件拷贝到U盘下的根目录;
  2. 上电启动目标系统,待启动完毕,将U盘插入USB接口,大约5秒后,自动进入界面更新程序,更新完毕后,按提示拔掉U盘,新APP即开始运行。

Last updated on April 9, 2020

4.APP调试 #

■ 模拟器


在Studio中启动模拟器,PC上会运行一个模拟目标系统的虚拟设备(包括模拟显示屏,触摸屏,串口)。在无目标系统的情况下,也可验证APP界面效果,调试动作脚本逻辑功能等,加快开发调试过程。

模拟器上调试JavaScript脚本非常简单直观。APP在模拟器上运行时,如果当前运行的脚本出错,屏幕上会自动弹出错误提示框。根据提示的控件对象名称、错误类型、脚本行号等信息,用户可轻松找到脚本错误所在,一目了然。

注意:其中部分属于device, util和service的控件对象行为无法在模拟器中模拟,如蜂鸣器,环境变量,输入法等,与之相关的脚本和事件在模拟器中无效。

■ 目标系统调试

APP可分成两种版本:debugrelease版,可通过Studio中的工具->配置->构建模式选定。当运行debug版本,脚本出错时,APP会自动弹出错误对话框提示,方便调试;对于Release版本,即使脚本出错,也不会弹出对话框,但是调试器中的调试日志中包含出错信息。建议在软件开发调试阶段,将APP构建成debug版本,待软件稳定后,构建成release版本烧写。

另外,调试阶段有时需要调试一些逻辑关系,变量值,跟踪事件等,可在脚本中调用util.console.log()方法,这样可在开发主机上通过调试器查看该方法输出的调试信息。

例如:在按钮控件的onRelease事件中输入如下脚本:

var a=18

util.consloe.log(‘a=’ + a)

这样当APP在目标系统运行时,将在调试器中看到如下调试信息(最前面为系统时间戳,单位:秒, ui.nav.c为对象名,a=18即为脚本打印出的调试信息):


Last updated on May 21, 2020

5.APP OTA升级 #

ExpOS带网口的设备,可以通过OTA的方式来升级固件和App程序,下面介绍如何通过物一世IoT云系统来进行OTA升级。

1、首先登录物一世IoT云系统 (http://iot.wareexpress.com),如果没有账号可以免费注册。

2、点击网页上的 “1-OTA升级”,进入OTA升级管理页面,通过下图中的1~4步即可完成OTA的部署。

2.1、点击网页上的”生成”按钮,生成一行条目,默认情况下一个用户最多只能生成5个条目。

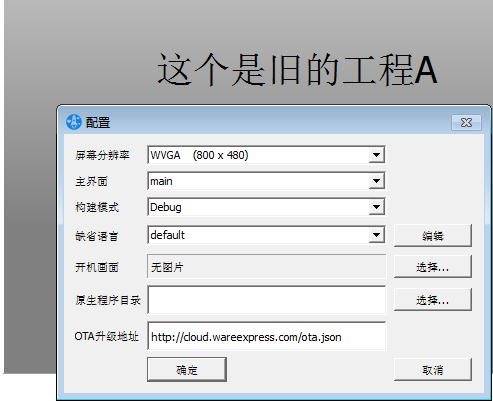

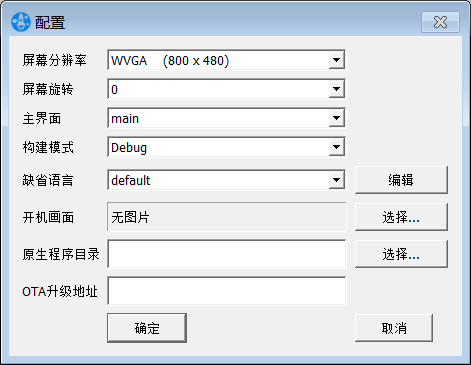

2.2、点击网页上当前条目的“拷贝”按钮,运行Studio软件打开我们需要升级的工程,拷贝OTA升级地址并粘贴到工程配置里面(如下图),重新构建该工程,并烧写到设备中

2.3、点网页里面的”Choose File”按钮,选择我们第2步重新构建好的app文件,选择后再点击“上传”按钮

2.4、默认情况下,升级是未使能状态,需要点击网页上当前条目的“状态”列下的“使能”按钮,使能本次升级。同理,如果要取消当前的升级,点击“禁用”按钮即可。或者如果想删除该升级,可以点击“删除条目”按钮。

3、在我们实际配置的时候,比如测试阶段,只想让某一台或者某几台备做OTA升级,如果测试没有问题了再全量升级,那怎么办呢?

很简单,我们只需要在当前条目的“过滤”列里面编辑添加我们要升级的设备的ID号,如果是多台设备,ID号使用逗号间隔即可。如”KDUUS-FCH7N-W5PT8-X9K3S,ENCJY-BMC54-F7HK2-HBXVV”

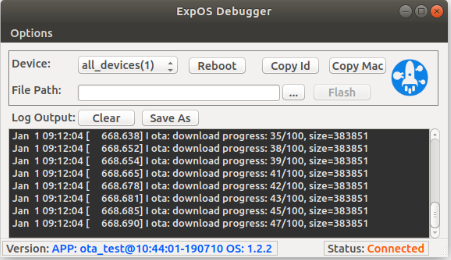

每一台ExpOS设备都有唯一的设备ID,我们可以通过ExpOS调试器来拷贝:

4、如何测试我们上面的部署是否生效?

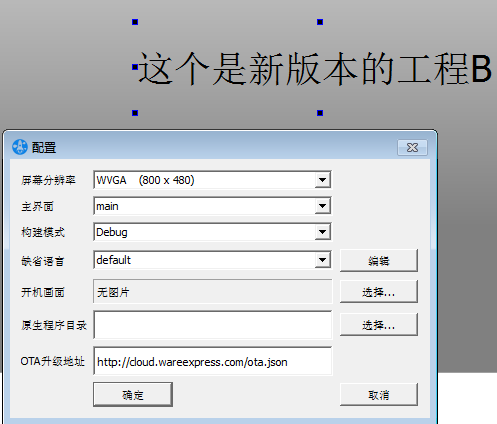

通过前面的步骤,我们只是在设备上烧写了一个具备OTA升级能力的基础App,现在我们需要对刚才打开的工程进行一个小的改动(比如界面里面增加个按钮,或者改变一下某个按钮的颜色),然后重新构建,重复前面的2.3步骤,上传新的App到网页上。上传完新的App后,如果设备是连网状态,我们只需等待最多5分钟(OTA升级更新间隔缺省值为5分钟,最小可以设置为1分钟)设备会自动升级到最新的App。

Last updated on August 24, 2020

6.Windows App #

从1.4.1版本开始,ExpOS App已经支持在Windows全屏运行,一次构建多平台运行!

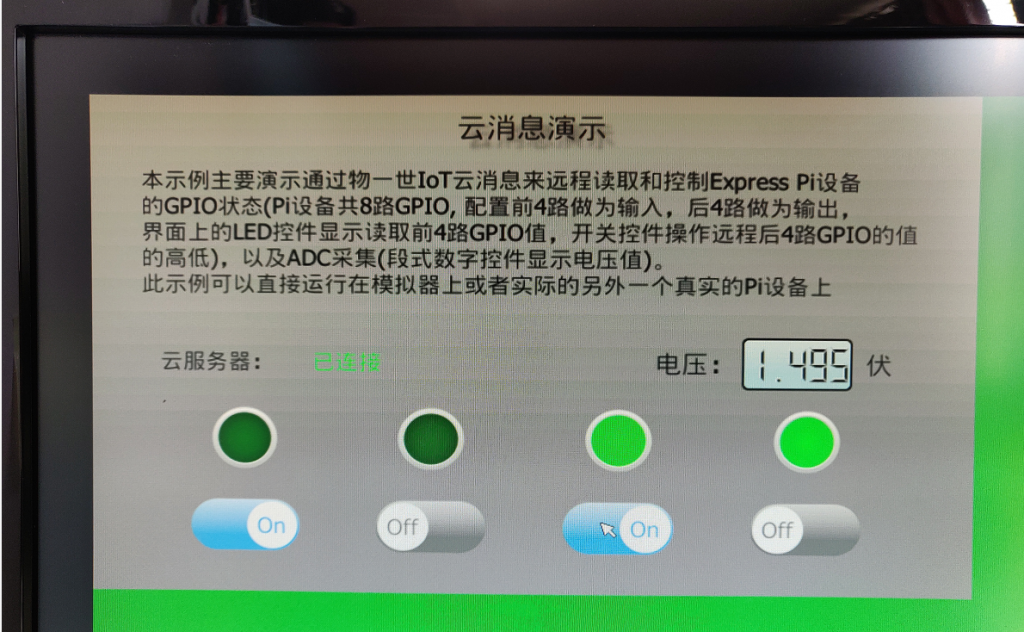

下面以例程”云消息“为例,使用Windows App与Express Pi上的App通过云消息进行网络通讯,在Windows电脑端显示和控制远程Express Pi开发板上的GPIO状态和AD采集。

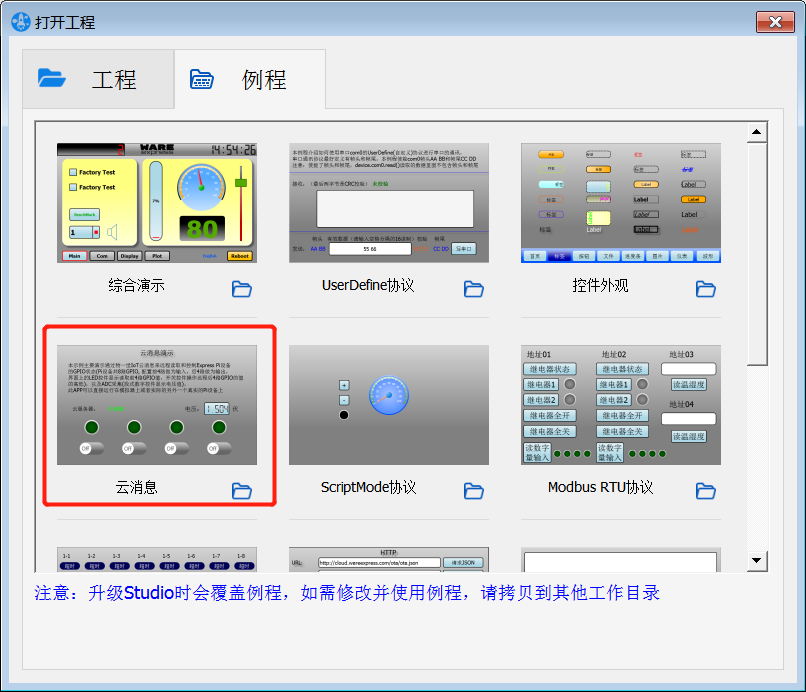

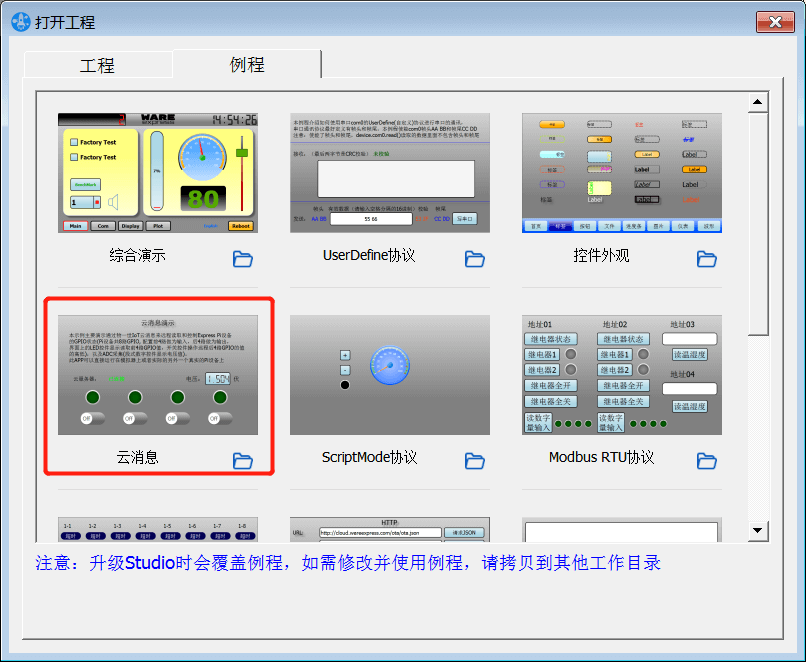

1、运行Studio软件,打开示例工程”云消息“

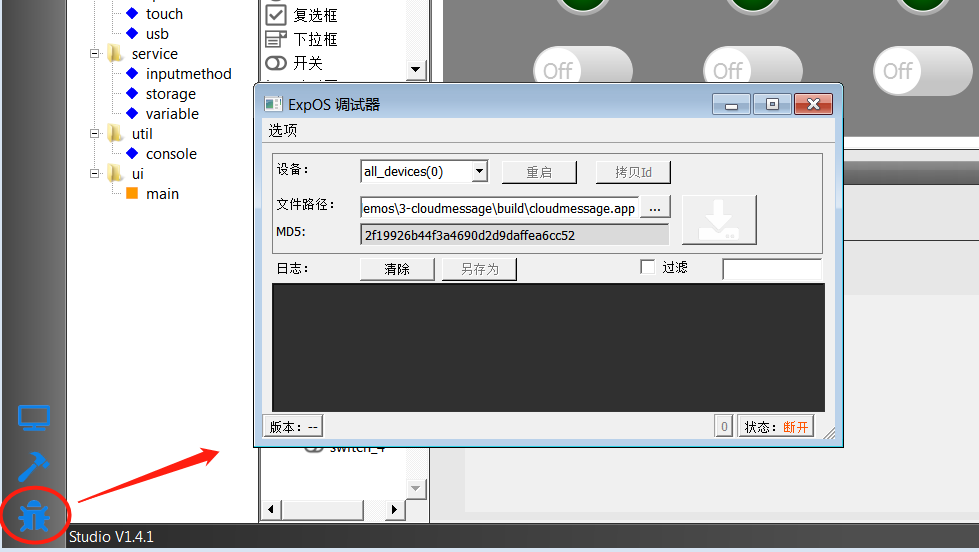

2、构建工程,并启动调试器将App烧写到Express Pi开发板,Express Pi开发板通过网线连接能访问Internet的路由器。

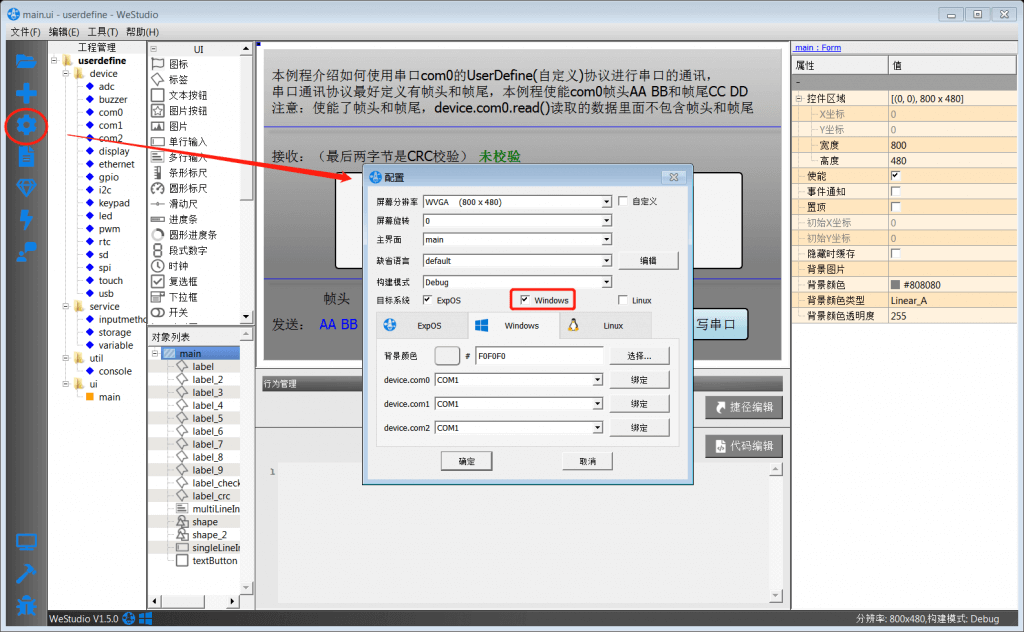

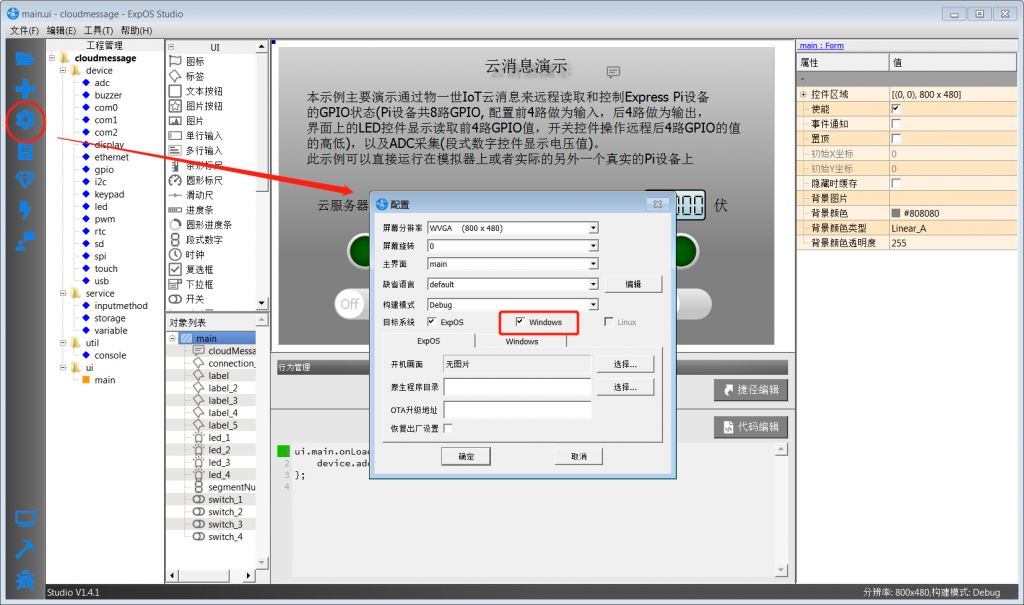

3、打开Studio配置对话框,勾选目标系统的”Windows”,点击”确定“按钮保存

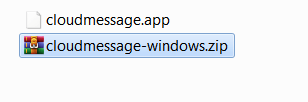

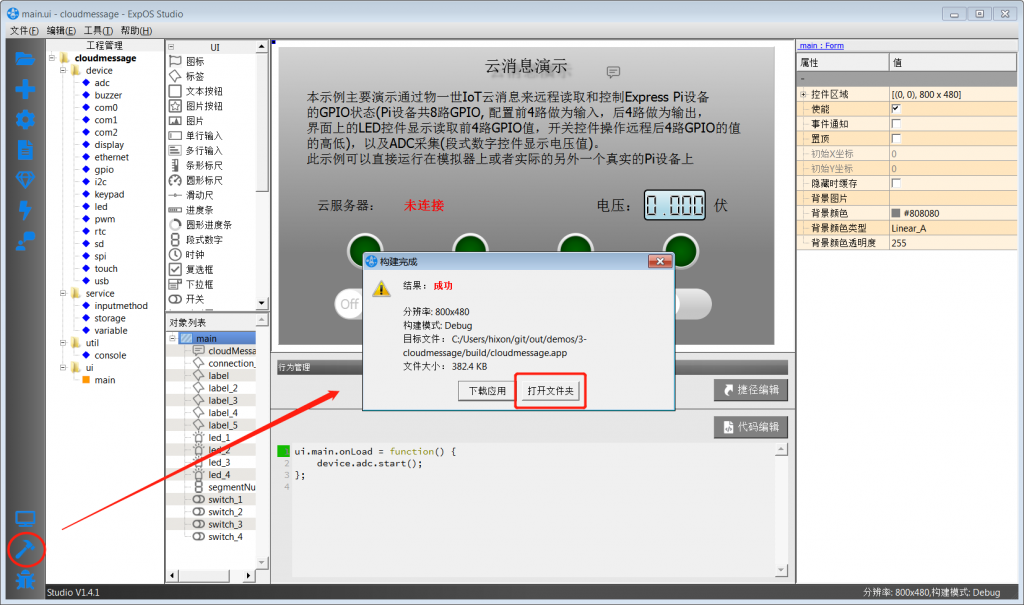

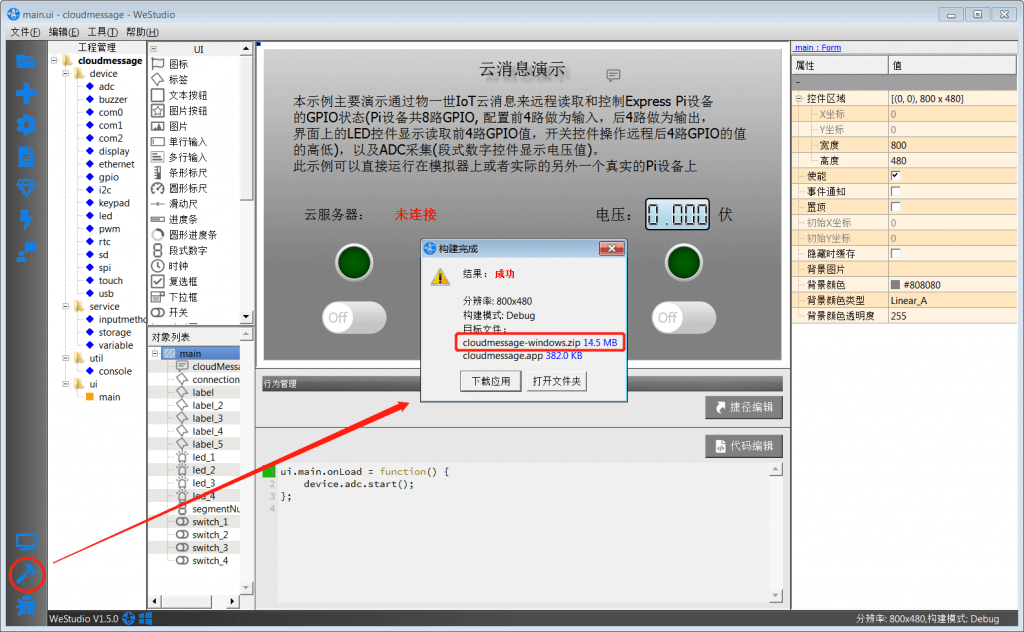

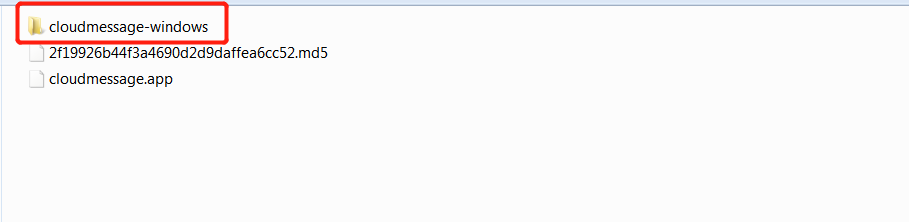

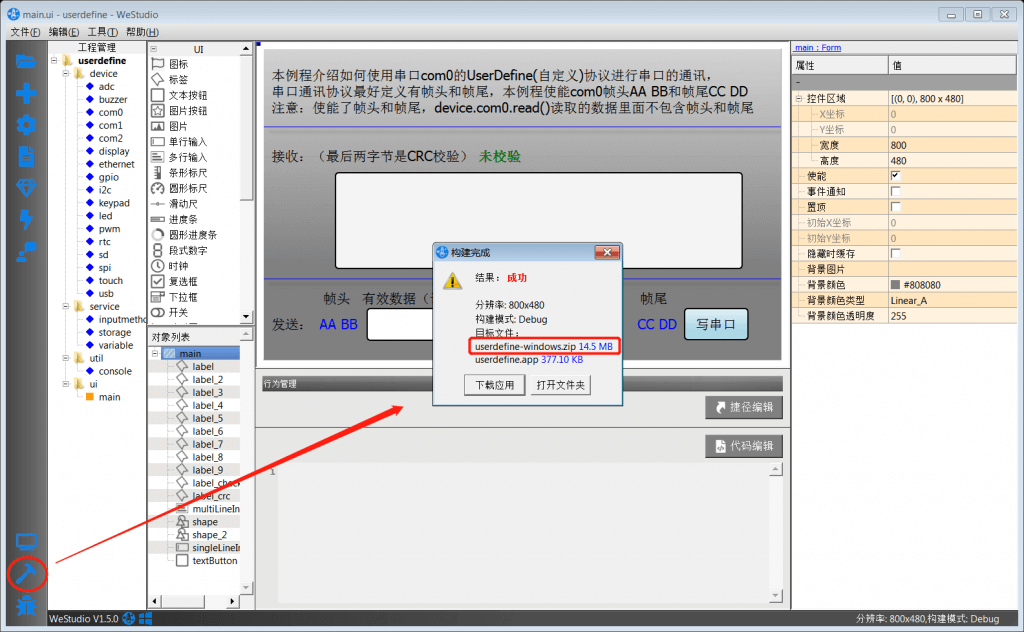

4、在Studio左边工具栏点击”构建“按钮,在”构建完成“对话框中,点击”打开文件夹“按钮,进入build目录,我们能看到有一个cloudmessage-windows文件夹。

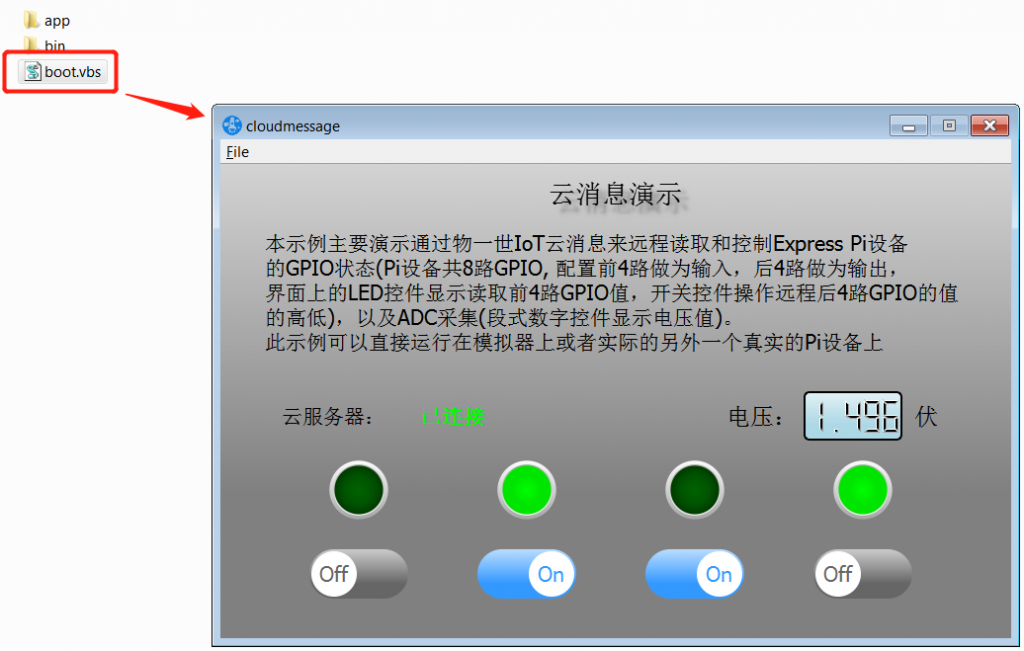

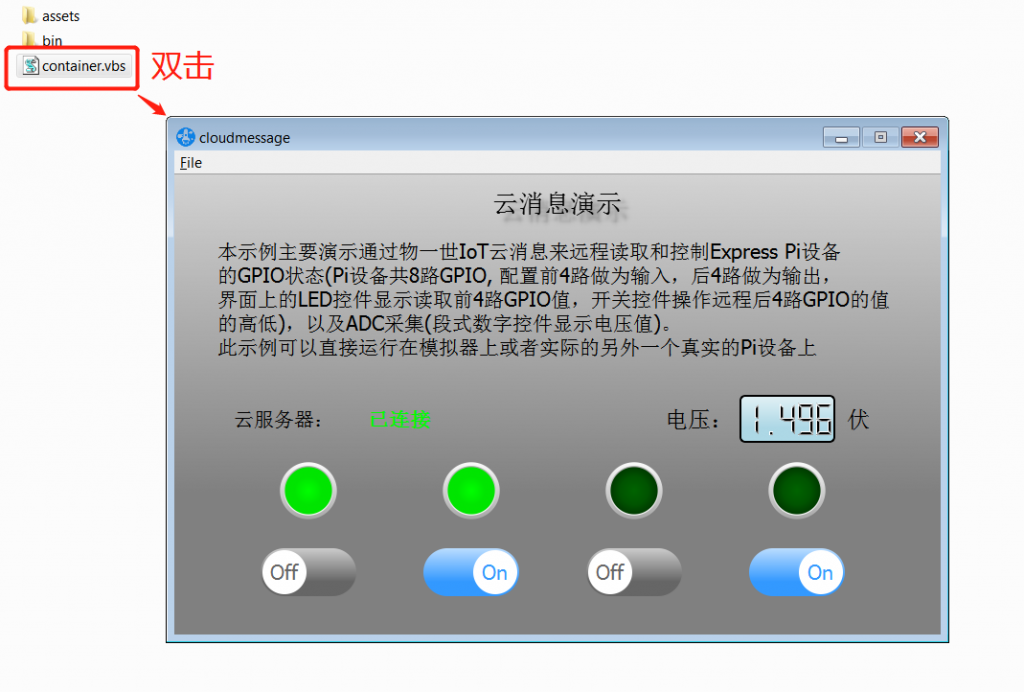

5、我们可以用鼠标双击cloudmessage-windows文件夹下面的container.vbs运行Windows App, 当然也可以把cloudmessage-windows整个拷贝到另外一台电脑双击container.vbs运行Windows App

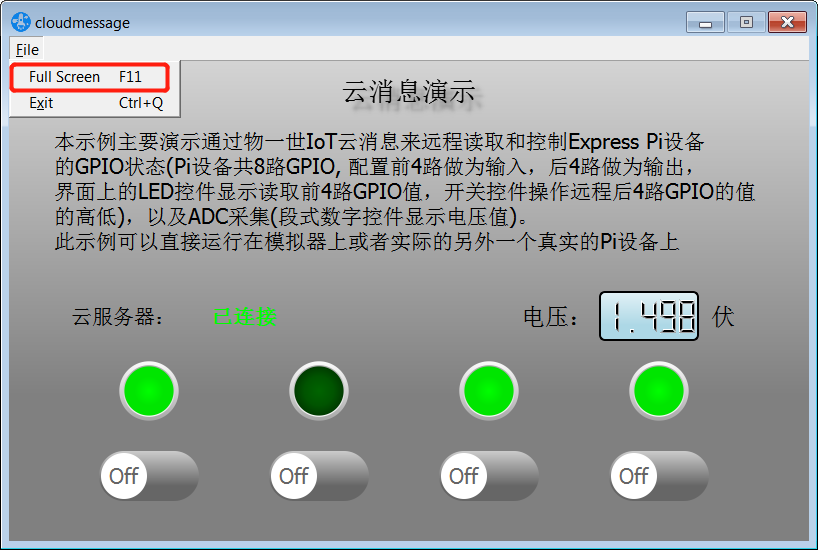

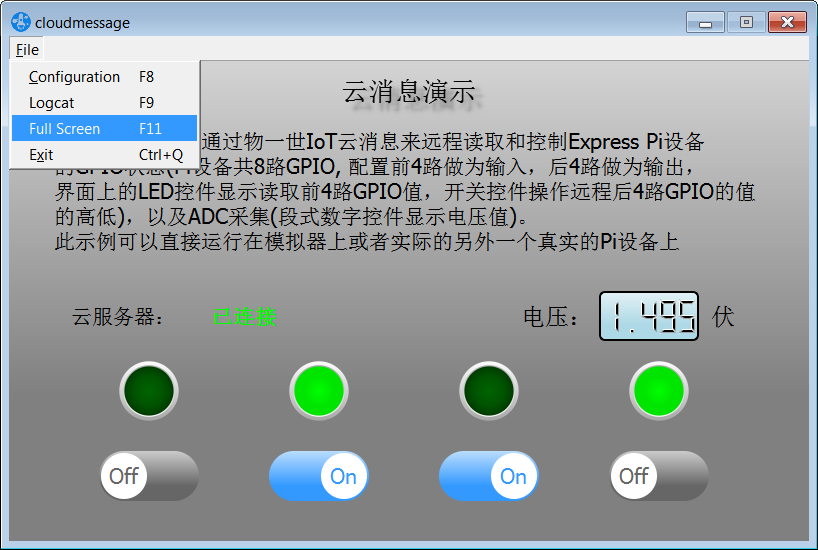

6、点击菜单File->”Full Screen”, 或者按F11功能键,切换至全屏无边框显示,再次按下F11退出全屏

Last updated on September 19, 2020

7.工程实例 #

7.1.工程实例-hellow-world #

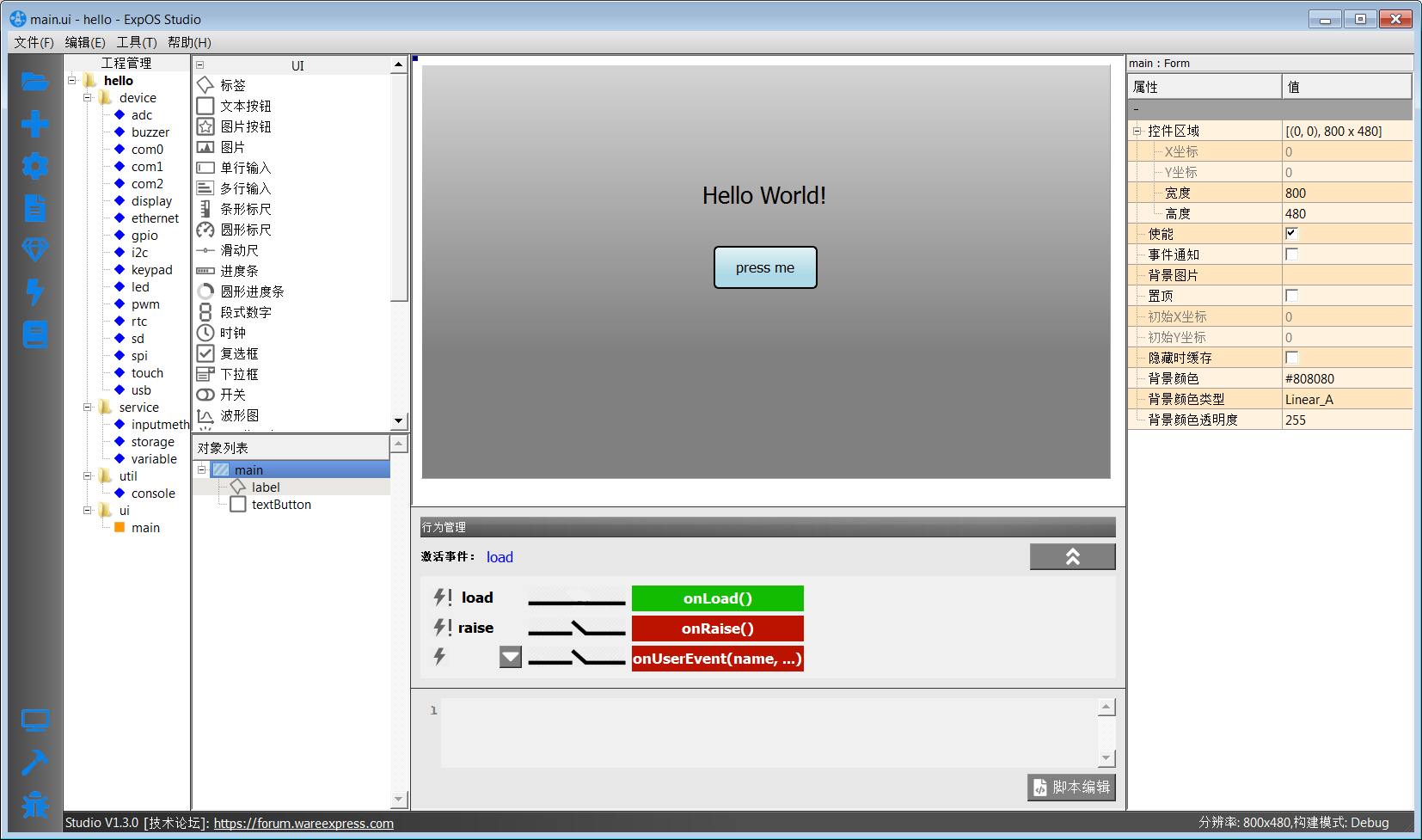

1) 启动Studio,新建工程hello,根据目标系统的情况,选择合适的配置;


2) 从控件列表中拖入标签控件,并在对象列表区双击该控件,设定名称为label, 然后在属性区设定”文字”属性内容为”hellow world”, 并选择合适的文字大小;

3) 类似2)步,拖入文字按钮控件,设定名称为btn,然后设定”文字”属性内容为”press me”;

4) 选中按钮控件,点击动作列表区的onRelease按钮即可进入事件脚本编辑器,并在脚本编辑器的onRelease函数中输入如下脚本:

ui.main.label.text='good bye world'

该脚本将在按钮被释放时自动执行改变标签文字内容为’good by world’.

5) 点击菜单 工具->模拟器启动模拟器验证APP,打开模拟器后会看到上面设计的APP显示hello world;

6) 在模拟器中,鼠标点击按钮,这是会看到标签文字改变为good bye world;

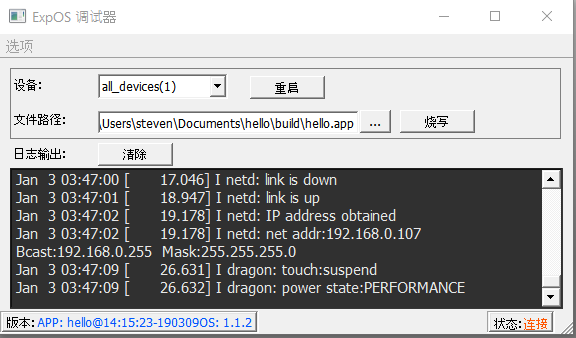

7) 关闭模拟器,启动调试器就可以把设计的APP通过USB下载到目标系统运行,在目标系统上可以看到同样的执行结果。

至此,恭喜您已经掌握了Studio开发APP的基本方法和知识,可以继续开发你自己的更为复杂和强大的APP了!

Last updated on April 9, 2020

7.2.工程实例-云消息CloudMessage #

本工程示例,通过物一世IoT云消息来实现对远程Express Pi设备的硬件扩展口(如GPIO, ADC等)的采集和控制。

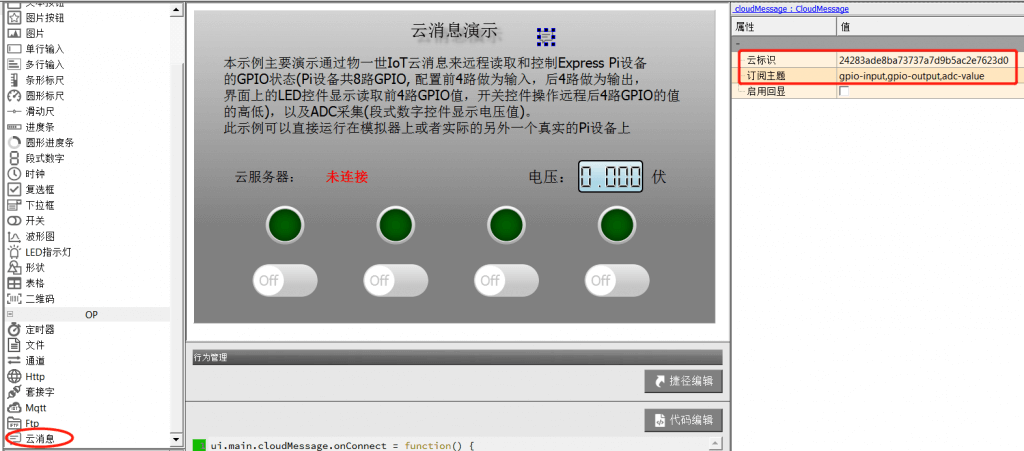

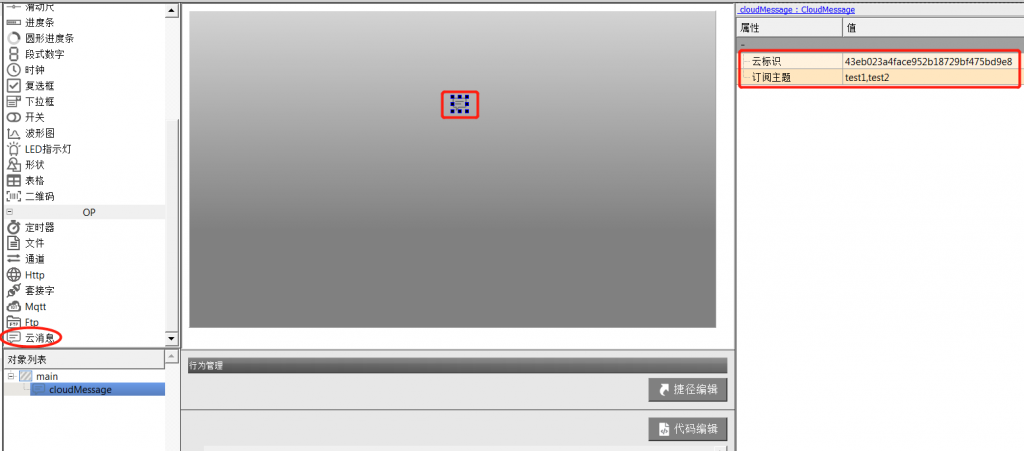

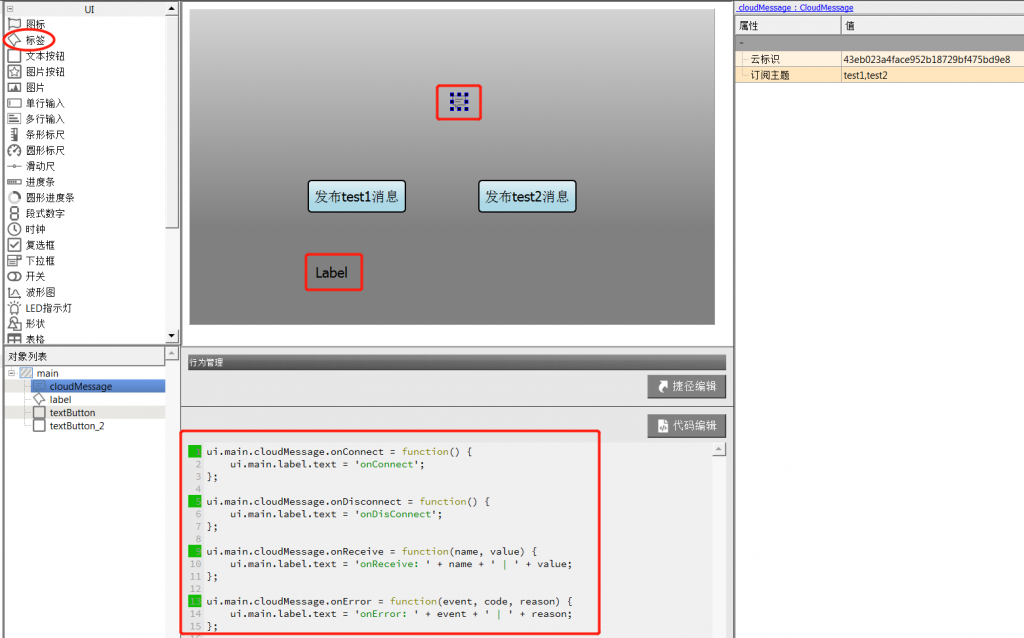

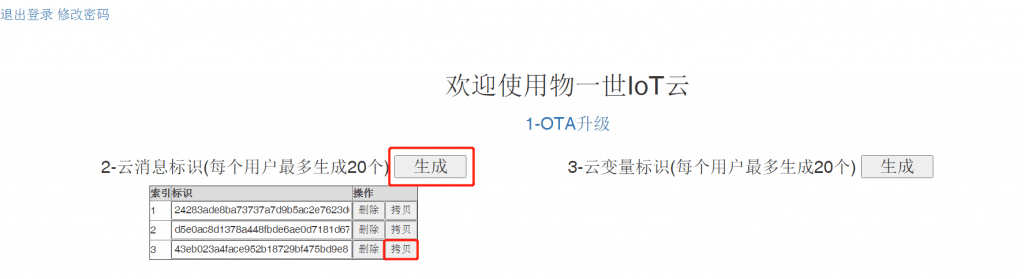

1、从控件列表中拖入”云消息“控件,设置云标识和订阅消息属性值。云标识需要登录物一世IoT云系统(http://iot.wareexpress.com)生成,订阅主题为自定义的字符串,可以是一个或者多个,多个主题使用逗号分隔。

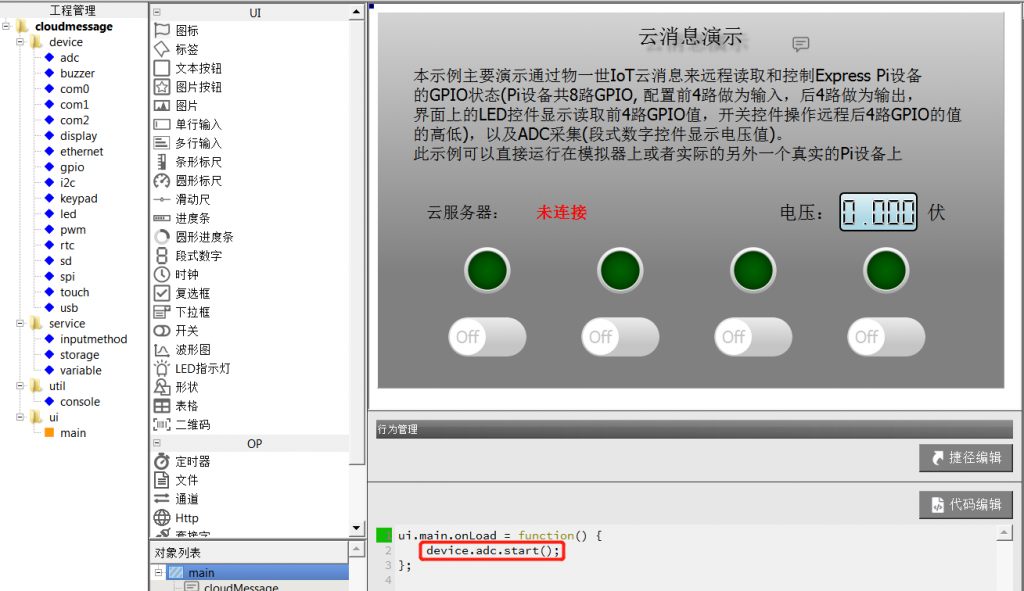

2、在主界面main的onLoad方法中启动ADC控件的采集

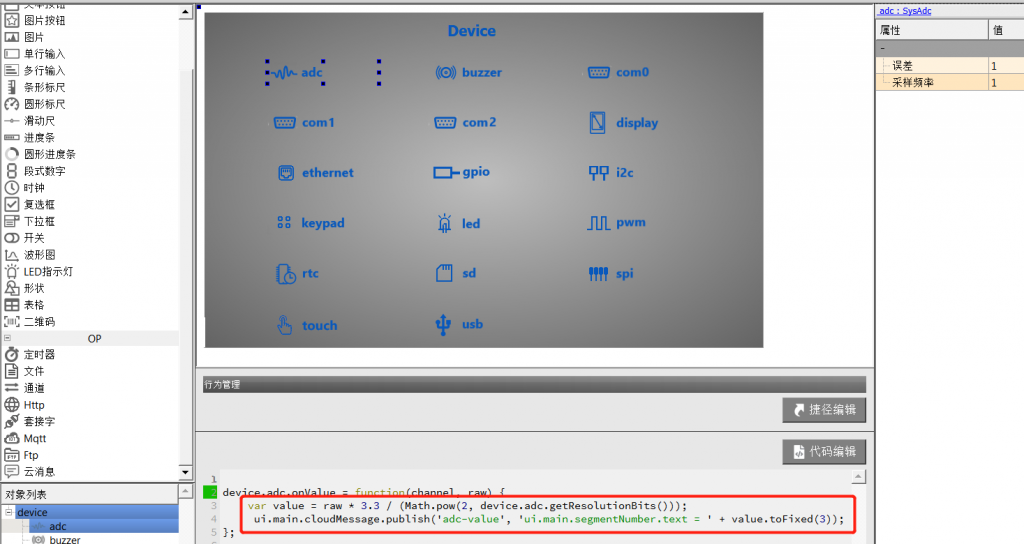

3、在ADC控件的onValue事件方法中通过主界面中的云消息控件来发布采集到的电压值

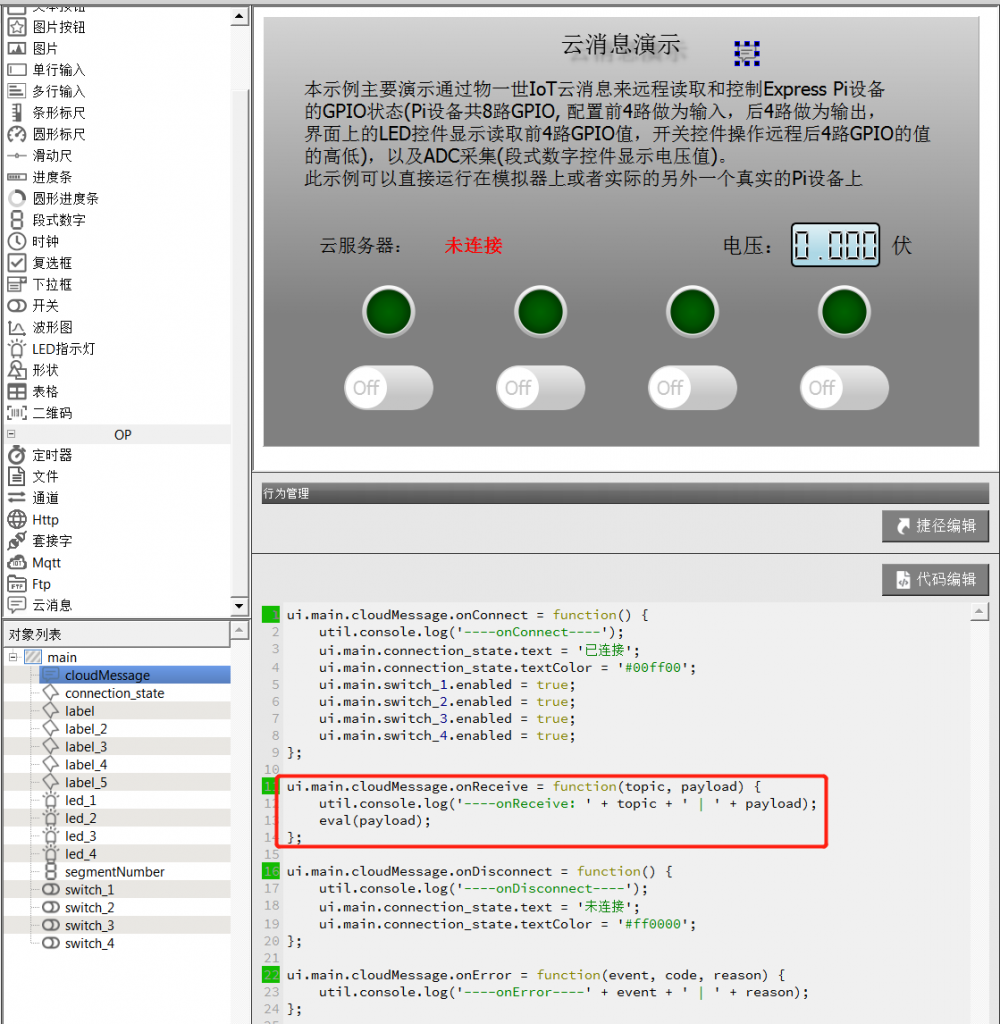

4、在主界面的云消息控件的onReceive事件方法中添加如下代码,用来显示远端前4路GPIO的输入状态以及ADC采集的电压值。我们使用了eval方法来运行收到的JS脚本字符串(如 ui.main.segmentNumber.text=’1.501′)。

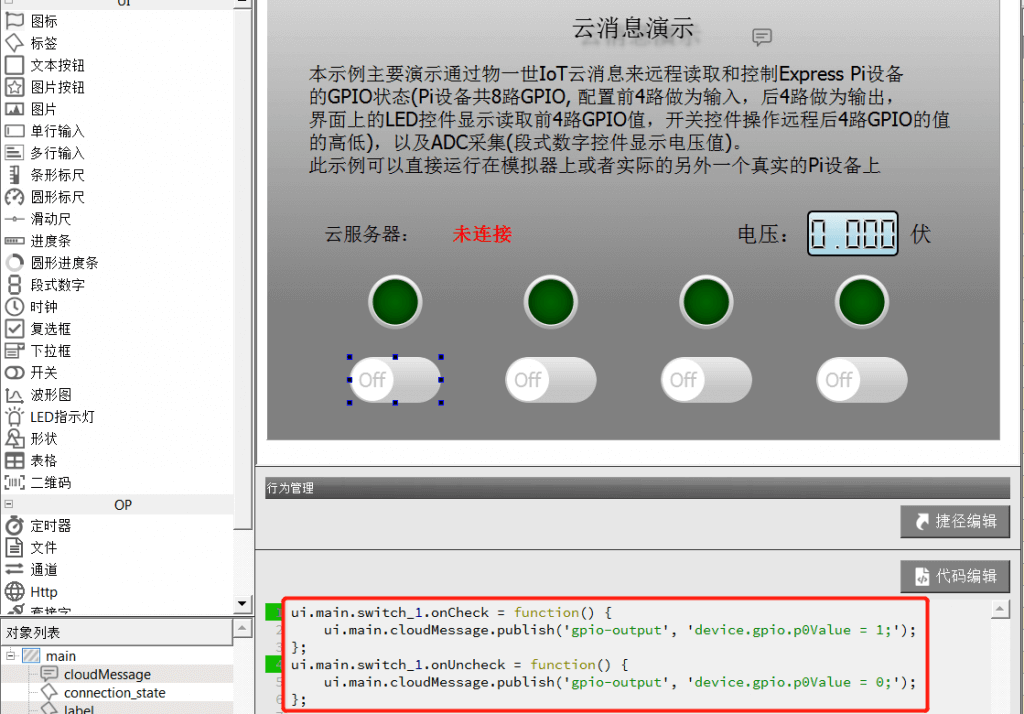

5、在主界面的4个”开关”控件的onCheck/onUncheck事件方法中添加如下代码,用来控制远端后4路的GPIO高低状态

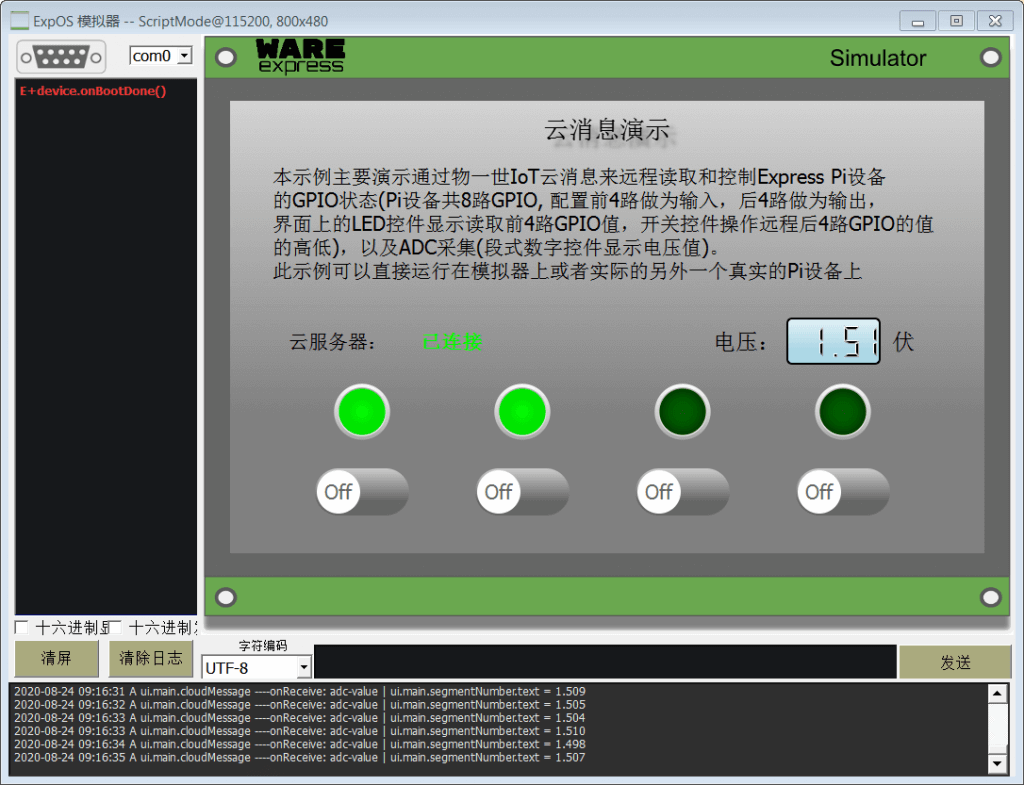

6、在Studio软件中构建本工程,将App烧写到Express Pi设备上,然后我们运行模拟器。在远端的Pi扩展板上的4路拨码开关的开和关,模拟器中的LED会相应的亮和灭。通过模拟器上的4个开关控件的开和关,无端的Pi扩展板上的LED灯也会相应的亮和灭。

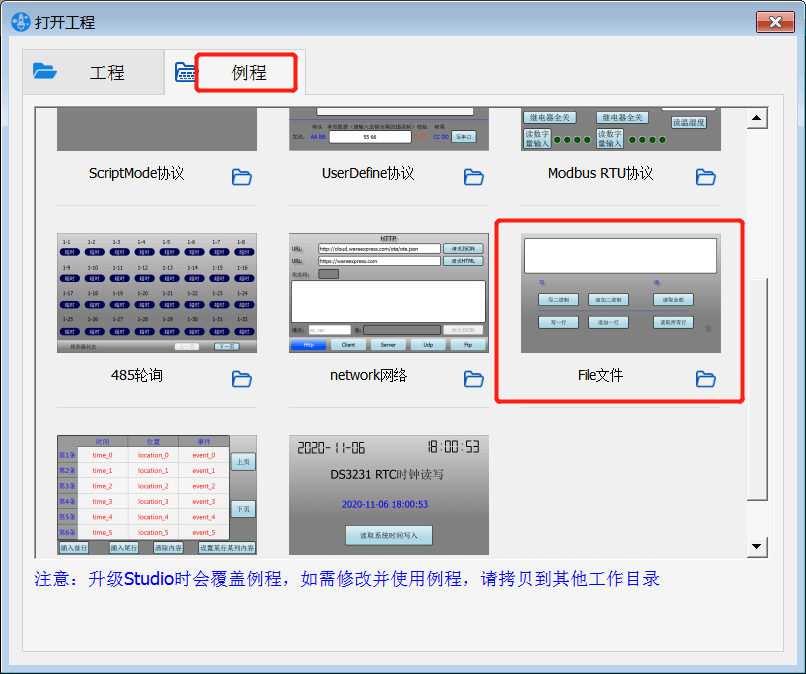

7、本示例的工程源码,请在Studio的打开工程的“例程”TAB中打开

Last updated on August 24, 2020

7.3.工程实例-云变量 #

从ExpOS 1.4.0版本开始,在系统变量(service.variable)的基础上增加了云端的存储,方便多个设备之间共享数据,下面具体介绍下如何使用。

1、登录物一世IoT云 (http://iot.wareexpress.com),如果没有账号可以免费注册。

点击“3-云变量标识”的“生成”按钮,生成一个标识,然后点“拷贝”按钮或者鼠标选中标识按Ctrl+C快捷键复制标识的内容。

2、运行Studio软件,新建一个工程,选中service中的variable控件,把刚才拷贝的内容粘贴到右边的“云标识”属性中。

3、在主界面main中添加两个按钮,一个文本输入和一个标签。

3.1、左边的“写云变量”按钮的动作脚本实现写操作,将文本输入框中的内容1234写到云端。

service.variable.cloudWrite(‘test1’, ui.main.singleLineInput.text);

3.2、右边的“读云变量”按钮的动作脚本实现读操作

service.variable.cloudRead(‘test1’);

3.3、写和读的操作都是异步操作,不会立即返回,所以读操作的返回值我们需要在service.variable控件的事件响应方法service.variable.onCloudReadSuccess()里面来获取。

4、模拟运行一下,点左边的“写云变量”按钮,等待1秒,再接着点右边的“读云变量”,可以看到模拟器底部打印调试信息,写入云端成功,标签的文本也变成了左边的文本输入框的内容,说明读云端也成功。

Last updated on August 24, 2020

7.4.工程实例-MQTT接入腾讯云 #

Mqtt控件支持MQTT协议3.1.1和3.1,可以连接MQTT的代理服务器(如腾讯云物联网),下面以腾讯云物联网为例介绍一下Mqtt控件的使用。

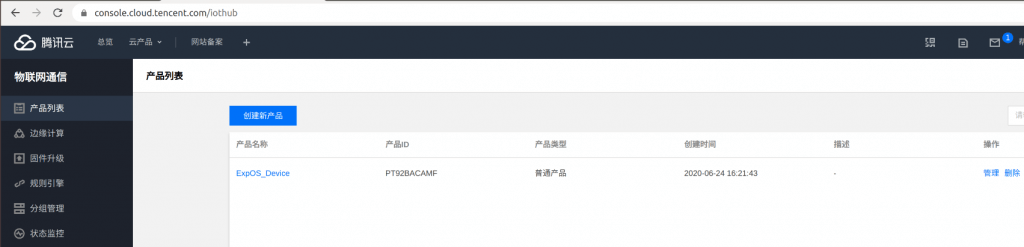

1、注册/登录腾讯云物联网平台,产品列表>创建新产品

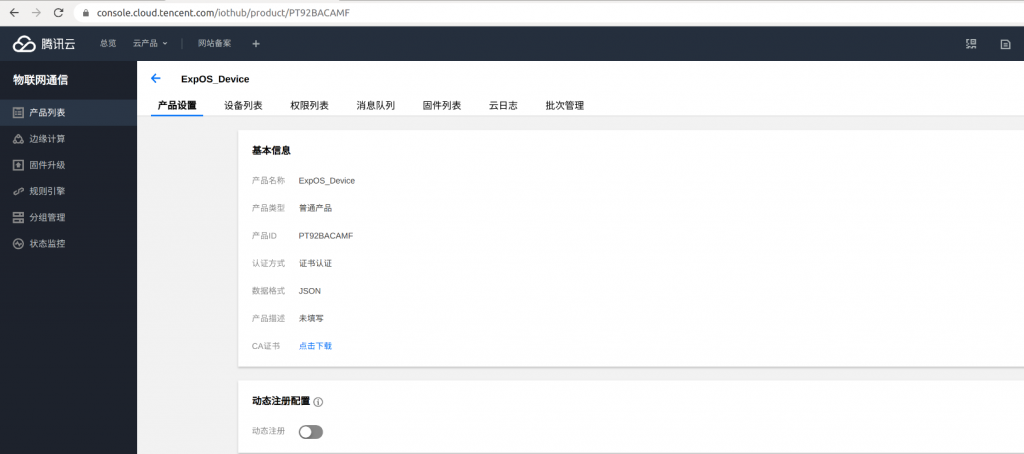

创建完产品后,点击产品条目的“管理”,进入到管理页面,CA证书“点击下载”,保存证书到本地目录(如C:/tmp/cert/)。

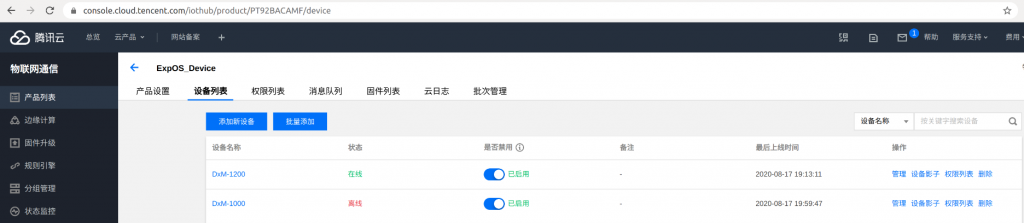

再点击”设备列表“TAB, 添加新设备

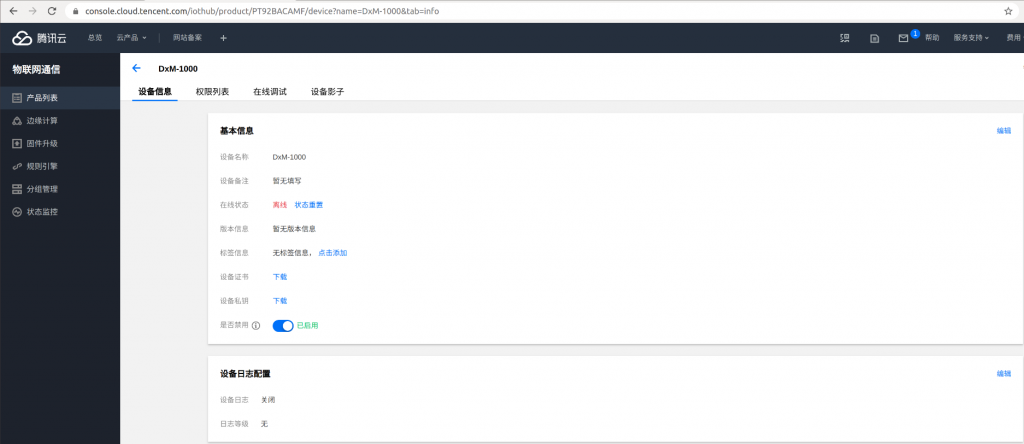

点击设备条目的操作”管理“,进入设备管理页面,点设备证书“下载”,设备私钥“下载”,保存证书和私钥到本地目录(如C:/tmp/cert/)。

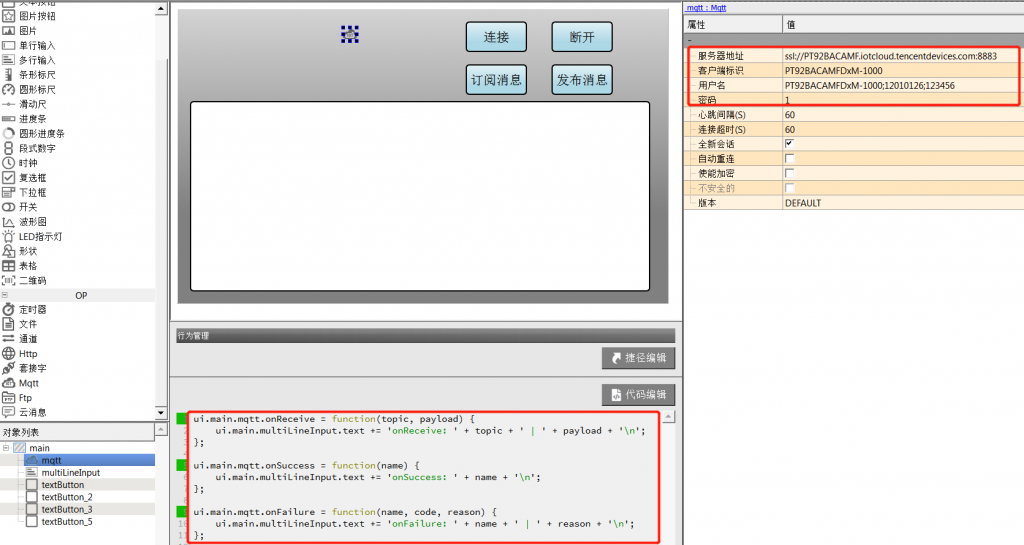

2、运行Studio, 新建一工程,从控件列表拖入一个Mqtt控件到主界面main, 设置mqtt控件的属性值

MQTT参数值配置请参考腾讯云MQTT.fx接入物联网平台

服务器地址:ssl://${产品ID}.iotcloud.tencentdevices.com:8883

客户端标识:${产品ID}+${设备名}

用户名:${产品ID};${设备名};${SDKAppID};${connid}, 后面两个参数使用固定测试值即可,如”P****DxM-1000;12010126;12345″

密码:填写一个任意的非空字符串作为密码

选中mqtt控件,代码编辑,添加如下图中的代码

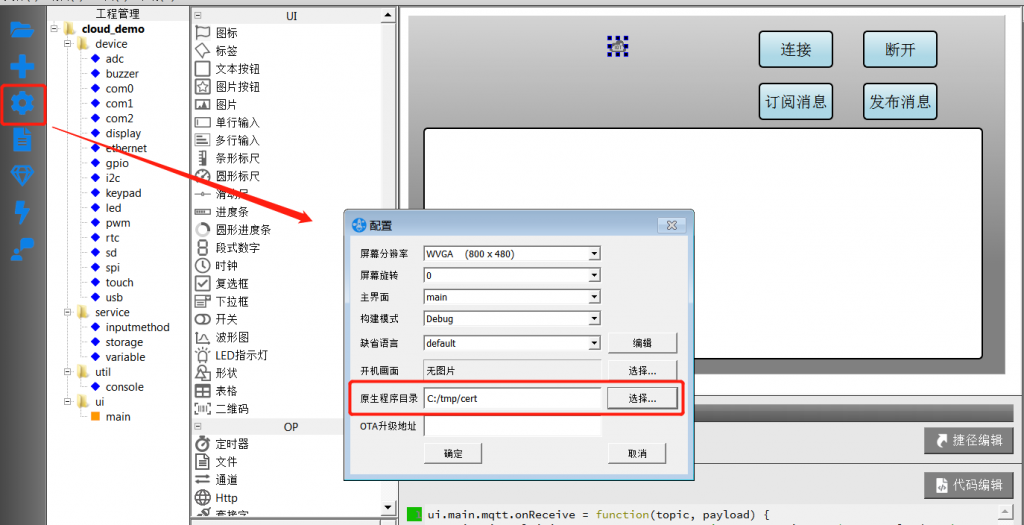

3、在步骤1中保存设备证书的目录(C:/tmp/cert/)下新建一个名为init.rc的空文件,然后点击Studio左侧工具栏的“配置”按钮,在配置对话框中,选择“原生程序目录”为C:/tmp/cert/。原生程序目录在工程构建生成App时会打包到App中,烧写到ExpOS设备后,解压后的目录为/app/native/

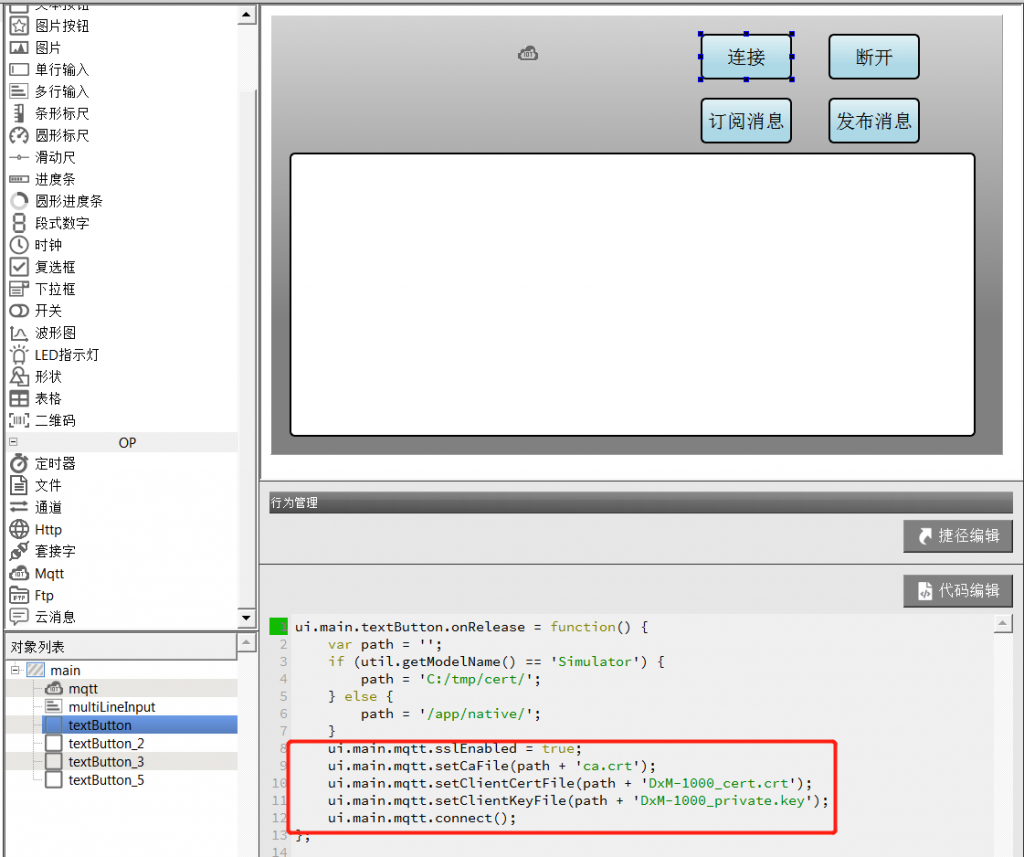

4、在界面中选中“连接”按钮,代码编辑,添加如下图中的代码。步骤3中打包的证书,在烧写完App后,会解压到设备路径 /app/native/下,在模拟器中我们使用前面步骤1保存的证书路径C:/tmp/cert/。

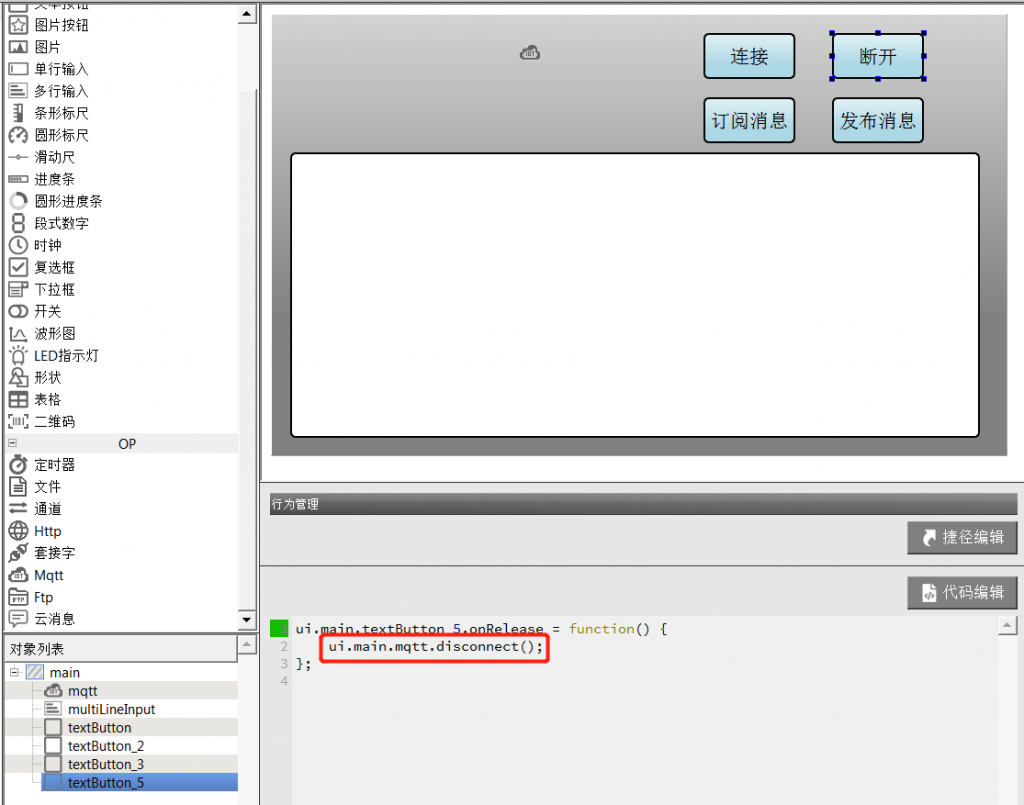

5、在界面中选中“断开”按钮,代码编辑,添加如下图中的代码

6、在界面中选中“订阅消息”按钮,代码编辑,添加如下图中的代码

7、在界面中选中“发布消息”按钮,代码编辑,添加如下图中的代码

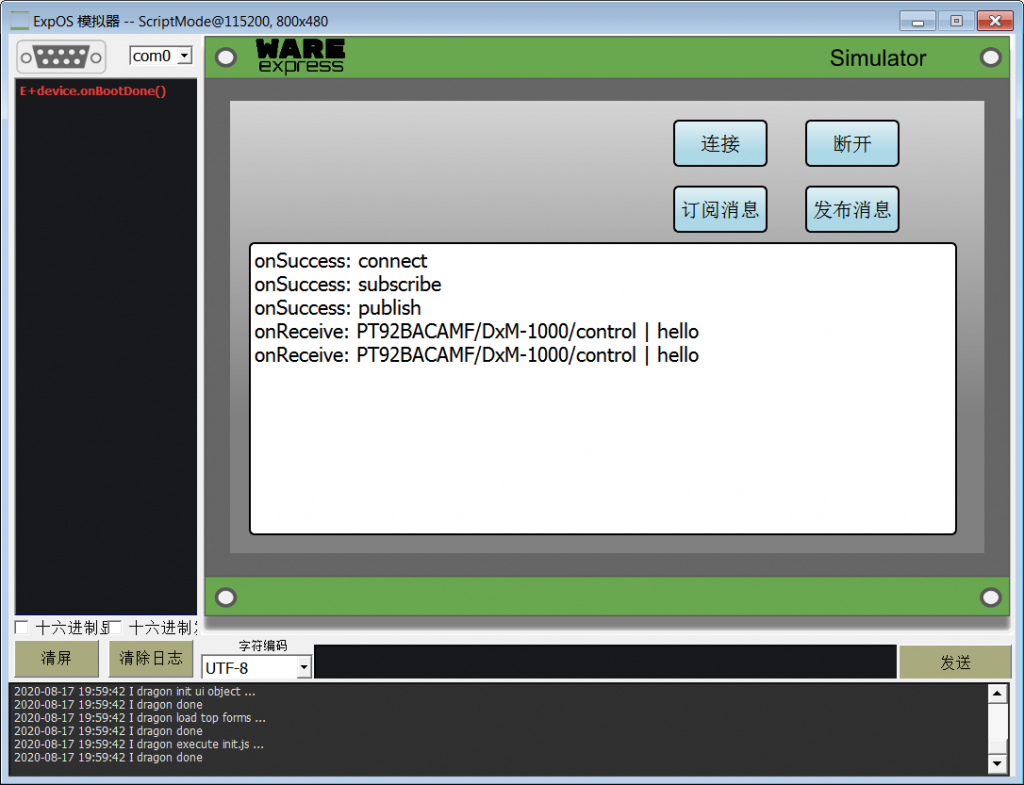

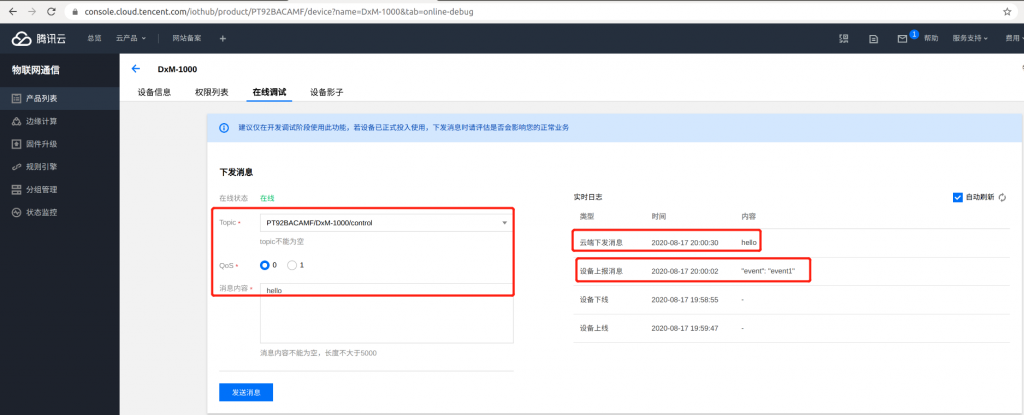

8、运行模拟器,点击连接按钮,等待多行文本框显示onSucess: connect后,再点订阅消息,然后在腾讯云物联网平台中打开对应设备的调试页面。通过下面的截图可以看到,模拟器发布的消息,设备的调试页面会显示接收,调试页面发布的消息,在模拟器中也会接收成功。

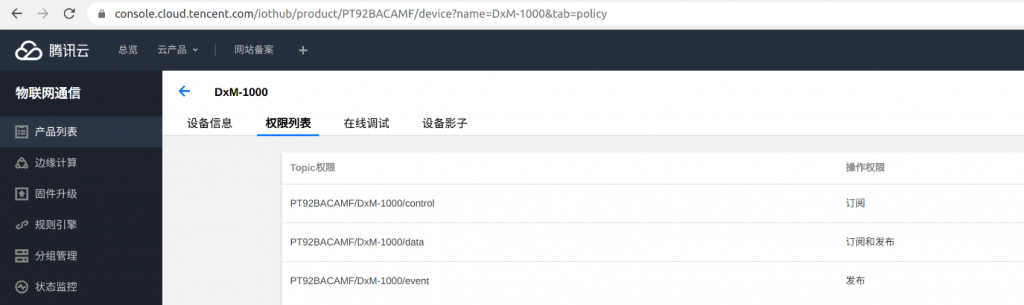

9、注意:主题(Topic)必须是合法的才能正常订阅和发布,在腾讯云物联网平台的设备权限列表里面能查看所支持的主题

Last updated on August 24, 2020

7.5.工程实例-MQTT接入阿里云 #

Mqtt控件支持MQTT协议3.1.1和3.1,可以连接MQTT的代理服务器(如阿里云物联网平台),下面以阿里云物联网平台为例介绍一下Mqtt控件的使用。

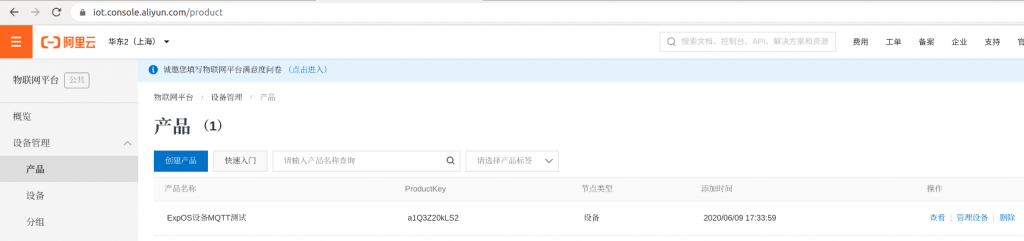

1、注册/登录阿里云物联网平台,设备管理>创建产品

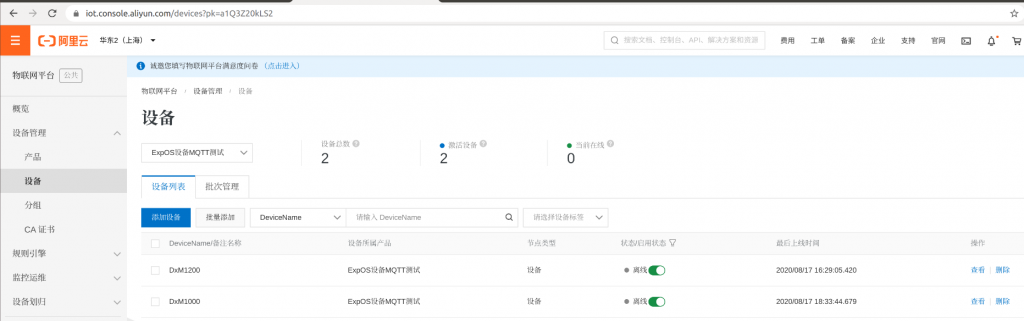

点管理设备,添加新的设备

详细情况可以查看阿里云物联网平台文档

2、设备接入阿里物联网平台,MQTT的参数可以查看阿里云物联网平台MQTT.fx接入

服务器地址:tcp://${产品ID}.iot-as-mqtt.cn-shanghai.aliyuncs.com:1883

客户端标识:${唯一ID}|securemode=3,signmethod=hmacsha1|

用户名:${设备名称}&${产品名称}

密码:使用阿里云物联网平台Password生成小工具生成

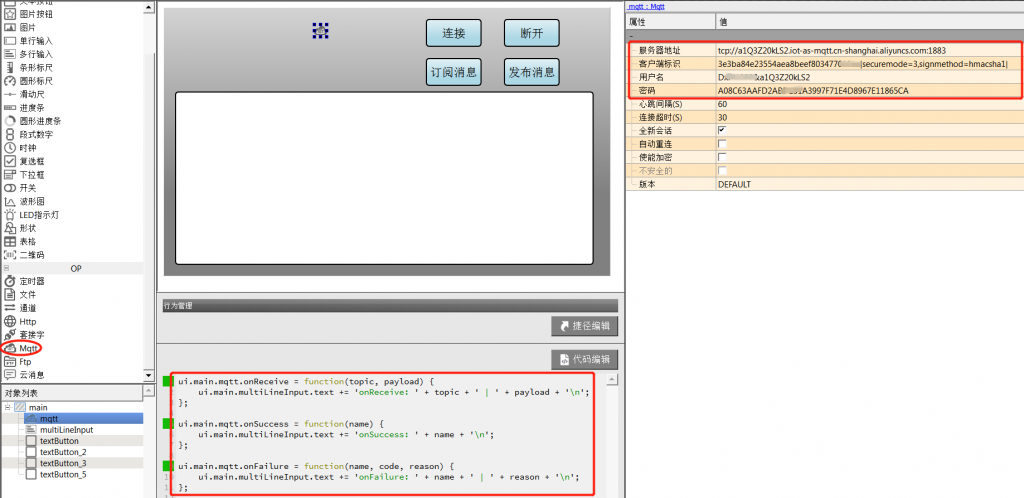

选中mqtt控件后,点代码编辑,添加如下图中的代码。

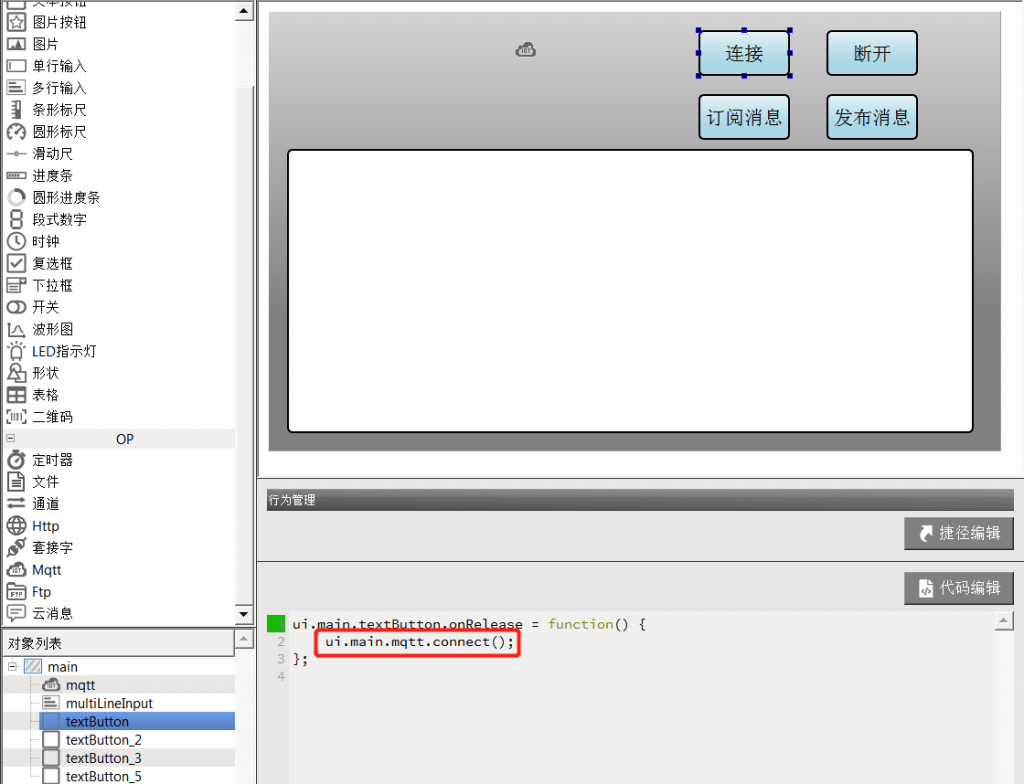

3、选中“连接”按钮,点代码编辑,添加如下代码

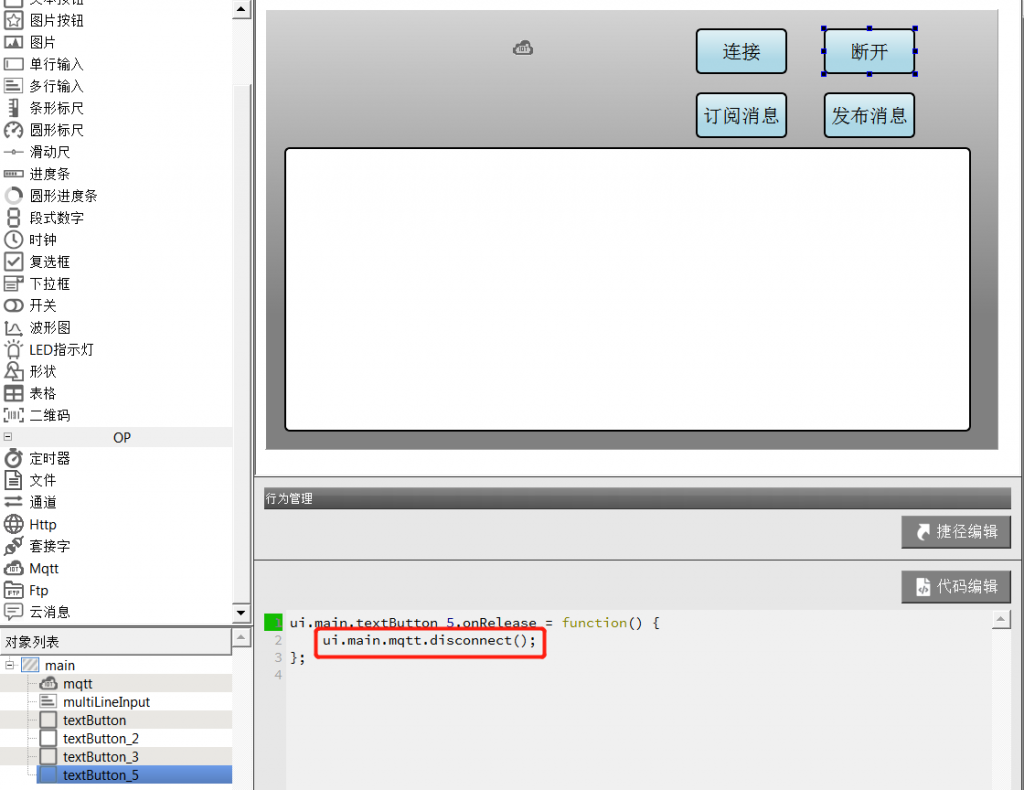

4、选中“断开”按钮,点代码编辑,添加如下代码

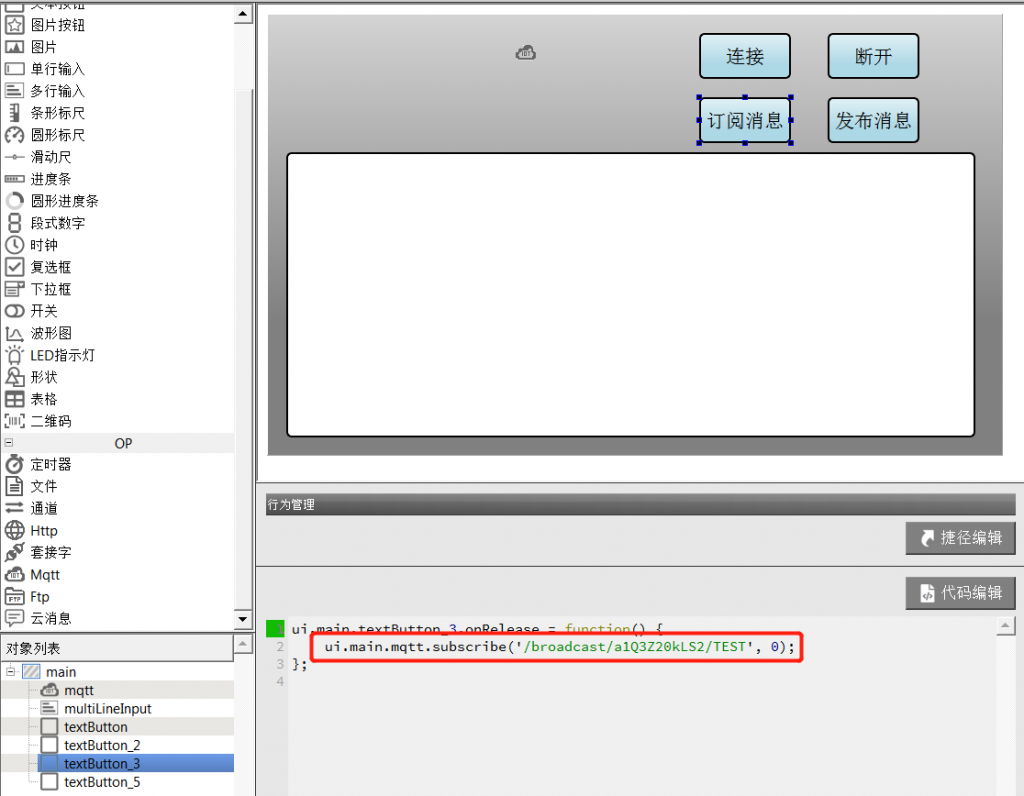

5、选中“订阅消息”按钮,点代码编辑,添加如下代码

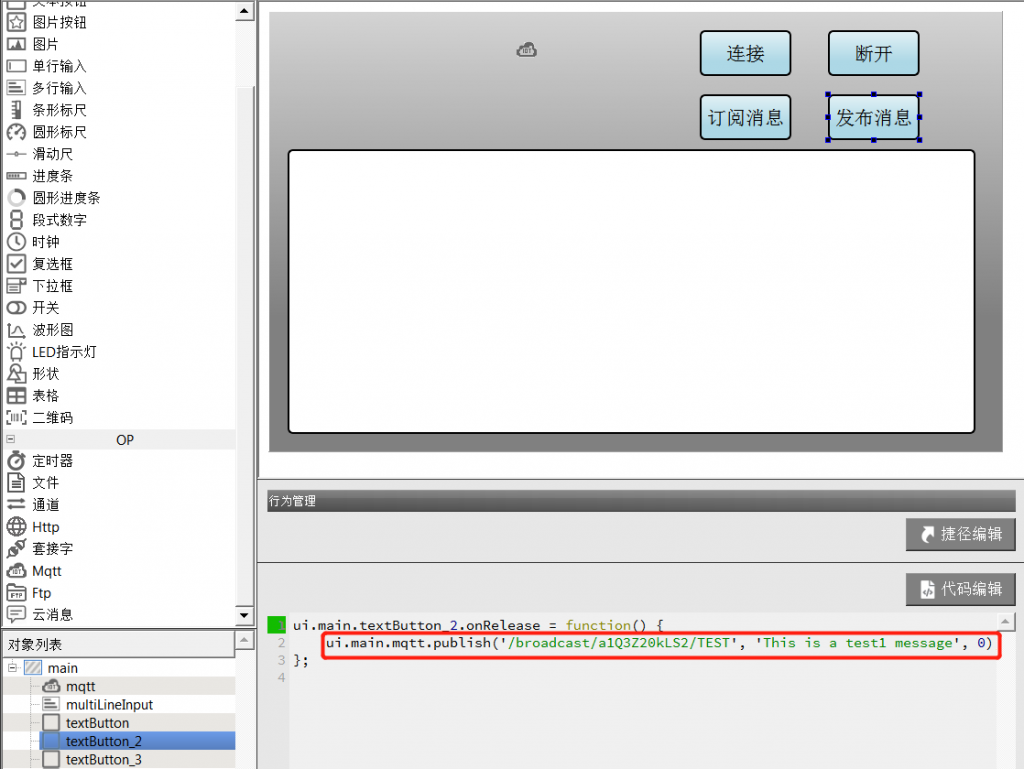

6、选中“发布消息“按钮,点代码编辑,添加如下代码

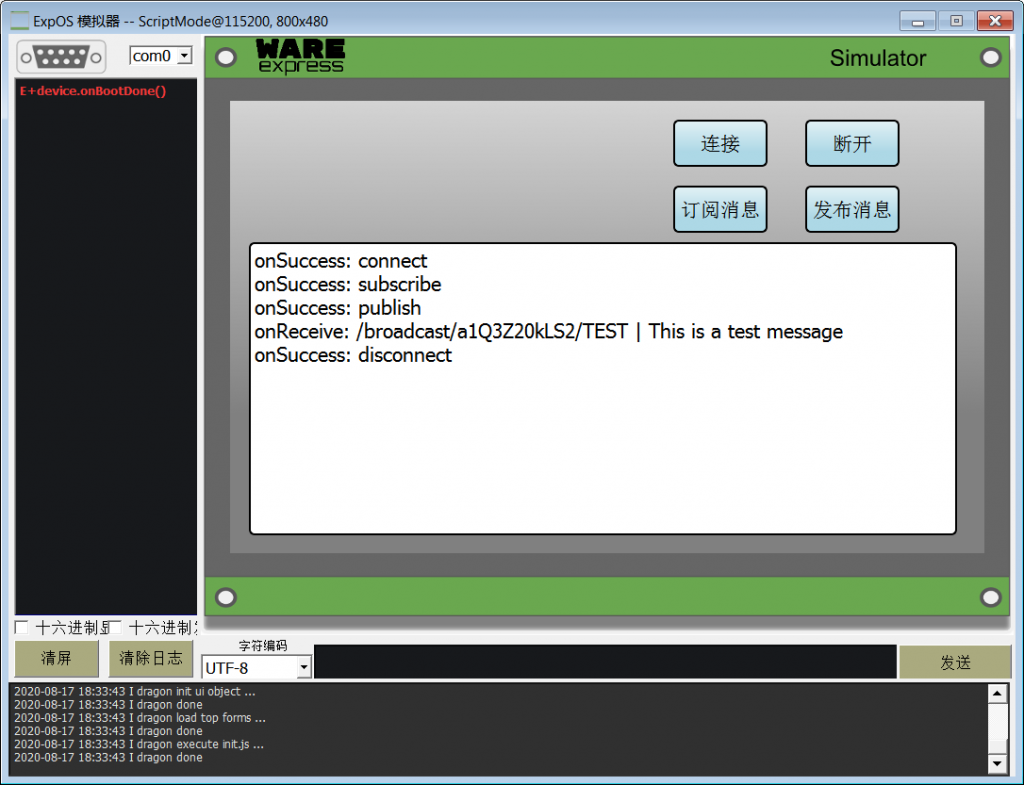

7、运行模拟器,依次点连接,订阅消息,发布消息,断开,多行文本框会显示相应的状态和消息。

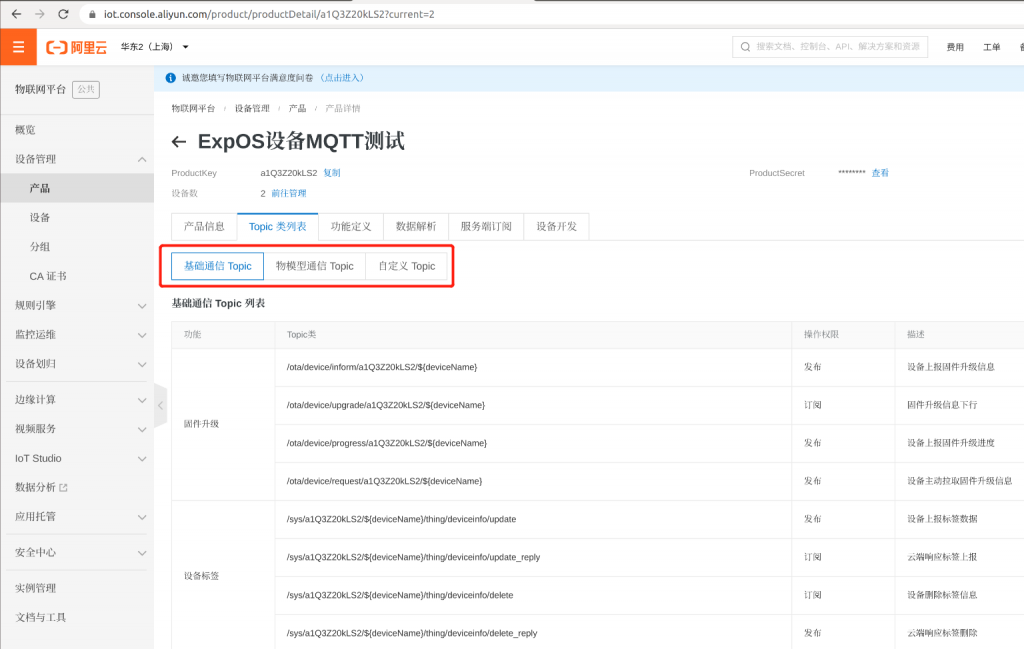

需要注意的是,主题(Topic)必须是有效的,才能被正确地订阅和发布,可以在阿里云物联网平台的产品详情里面查看

Last updated on August 24, 2020

7.6.工程实例-串口ScriptMode #

本章以一个通过串口通讯的温控人机界面为例,详细说明基于ExpOS开发的通讯程序的全过程(以com0,ScriptMode通讯协议为例,串口的详细用法参看device速查表)。

■ 软件需求

– 用两个按钮来控制室内温度,按“+“, 温度上升(向串口0发送0x55,串口接收端为温度控制系统,收到0x55会升高温度),按”-”(向串口0发送0xAA,温度控制系统收到0xAA会降低温度);

– 温度值由温度控制系统发送过来,需要仪表盘显示;

– 当温度超过30度,界面中的指示灯显示红色并闪烁;小于5度,显示蓝色并闪烁;介于5-30度之间,显示绿色.

■ 设计步骤

1) 启动Studio,新建工程thermo,根据目标系统的情况,选择合适的配置;


2) 从控件列表中拖入两个按钮控件,并在对象列表区双击该控件,设定名称btn_up和btn_down, 然后在属性区设定”文字”属性内容分别为”+”和”-“, 并选择合适的文字大小;


3) 类似2)步,拖入圆形标尺控件,设定名称为gauge,通过属性区设定各属性使外观达到自己需求,并拖拉尺寸到合适大小;类似方法拖入LED指示灯控件,并设定名称为led,设定属性区中 “关闭颜色” 为黑色和”开启颜色”为绿色。

4) 选中按钮+控件,点击动作列表区的onRelease按钮即可进入事件脚本编辑器,并在脚本编辑器的onRelease函数中输入如下脚本:

 device.com0.write(0x55)

该脚本将在按钮+被释放时自动向串口0发送16进制数55.

然后选中按钮-, 在脚本编辑器中输入类似代码

device.com0.write(0xAA)

该脚本将在按钮-被释放时自动向串口0发送16进制数AA.

5) 点击菜单 工具->模拟器启动模拟器验证APP,打开模拟器后会看到上面设计的APP界面运行,选中左下角的”十六进制显示”单选框。用鼠标点击按钮+,可以看到左边的com0模拟结果会输出55,如果点击按钮-,输出aa。温度按钮控制按钮设计完毕,并工作。

6) 关闭模拟器,返回编辑状态,选中仪表盘,输入如下动作脚本:

function onValueChange(value) {
  if (ui.main.gauge.value > 30) {
    ui.main.led.state = 2;
    ui.main.led.onColor='#ff0000';
  } else if (ui.main.gauge.value < 5) {
    ui.main.led.state = 2;
    ui.main.led.onColor='#0000ff';
  } else {
    ui.main.led.state = 1;
    ui.main.led.onColor='#00ff00';
  }
}

以上代码将在仪表盘值变化时自动执行,根据不同的温度值,改变LED指示灯的状态。关于LED指示灯和仪表盘的属性用法,请参考软件速查

7)再次启动模拟器,在串口发送模拟输入框内输入以下字符串”ui.main.gauge.value=3″,点”发送”按钮 (模拟温度控制系统发送字符串到目标显示屏。由于com0默认为 scriptMode模式,所有收到的字符串按脚本执行),这时会看到LED变蓝并闪烁;如果输入”ui.main.gauge.value=31″并发送, LED变红并闪烁;如果输入”ui.main.gauge.value=20″并发送, LED变绿并常亮;6步的脚本执行完全达到设计要求。

8) 关闭模拟器,启动调试器就可以把设计的APP通过USB下载到目标系统运行,在目标系统上可以看到同样的执行结果。

这虽然只是一个简单的例子,但是里面包含了界面对象与界面对象,界面对象和设备对象device之间的关联编程,其实在实际的产品设计中大多数也是这种情况。所以,看完本例后,你完全可以开始实际项目的软件开发了。

Last updated on July 30, 2020

7.7.工程实例-串口UserDefine #

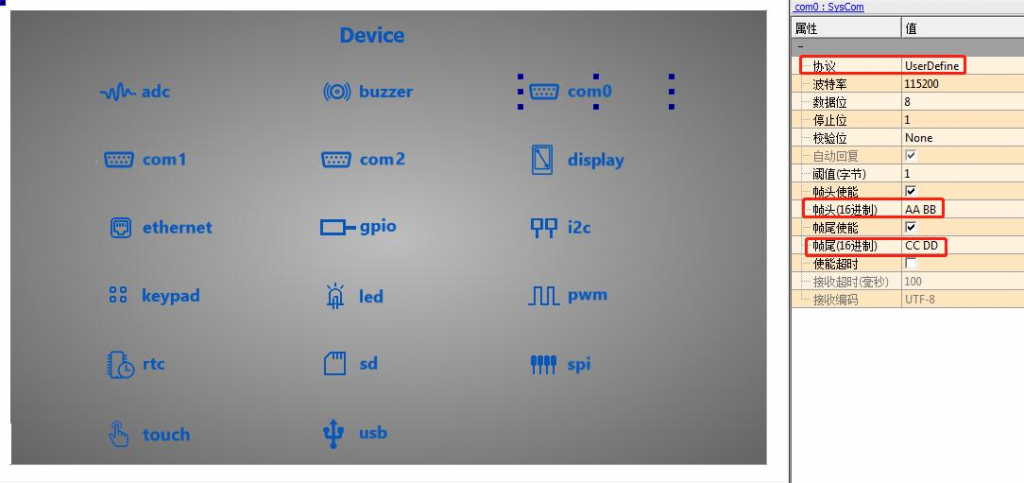

1、首先在设备控件列表选中com0, 然后在右边的属性面板中选择UserDefine协议,并使能和设置帧头“AA BB”和帧尾“CC DD”

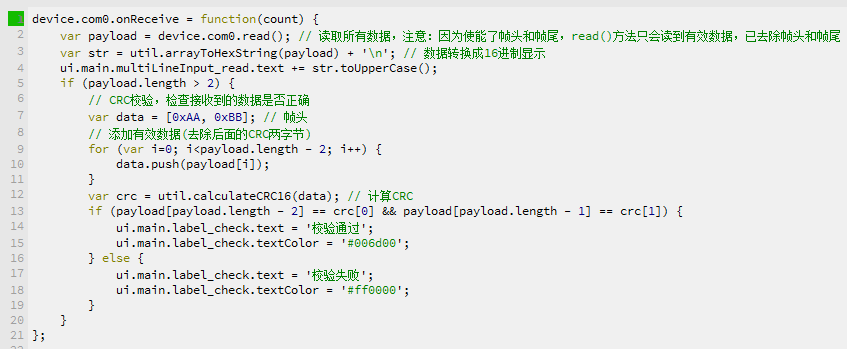

2、在串口控件com0的动作脚本onReceive方法中读取串口数据。设置好了com0的帧头和帧尾,当串口com0收到数据并且数据中检测到有帧头和帧尾后,系统会自动调用onReceive方法。

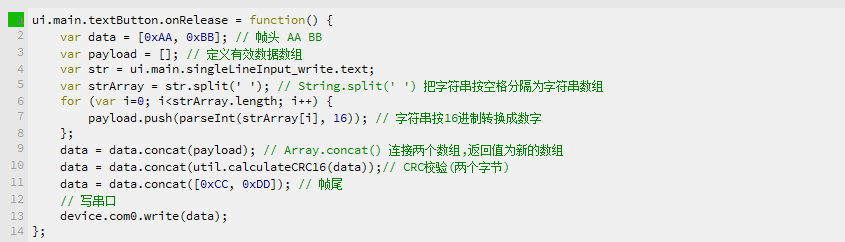

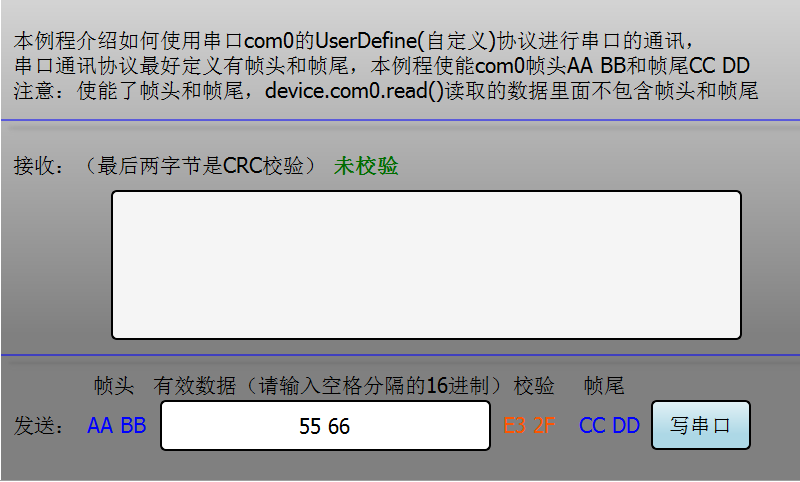

3、在主界面ui.main中,我们在“写串口”按钮的动作脚本中,从单行文本输入框ui.main.singleLineInput_write中获取所要发送的有效数据,拼接帧头,CRC校验以及帧尾,然后通过串口com0控件的write方法发送串口数据。

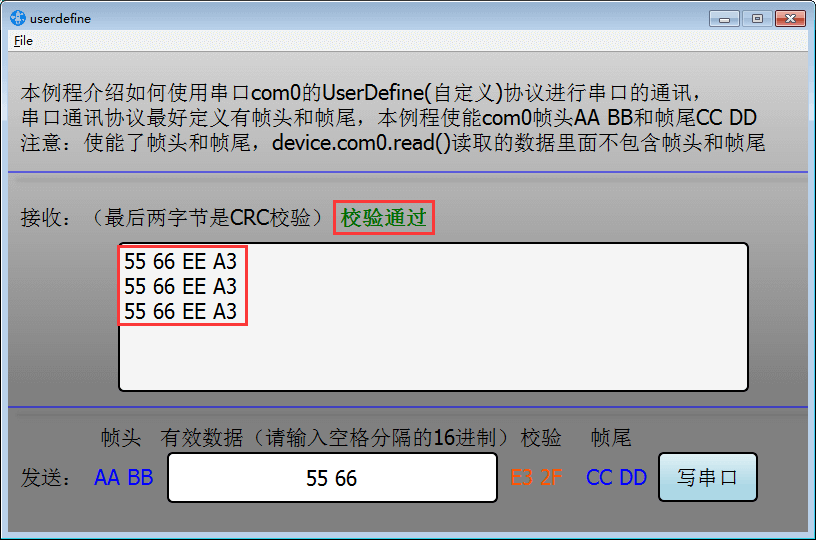

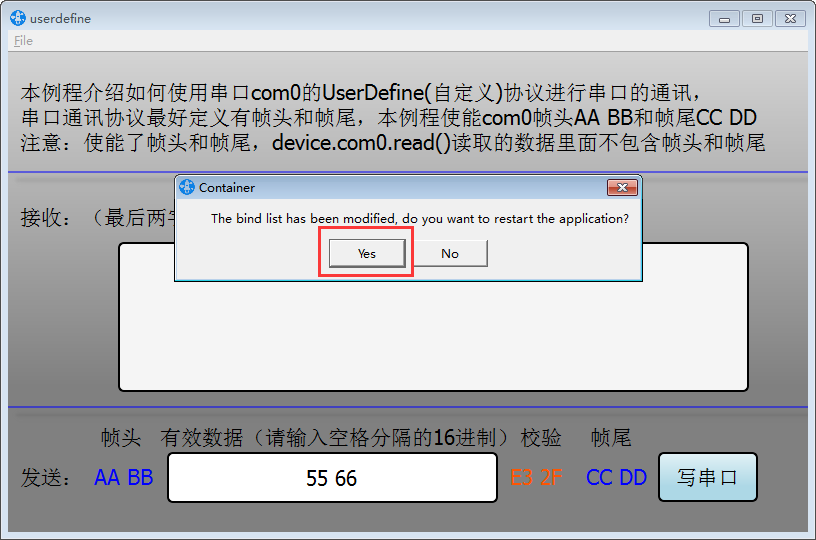

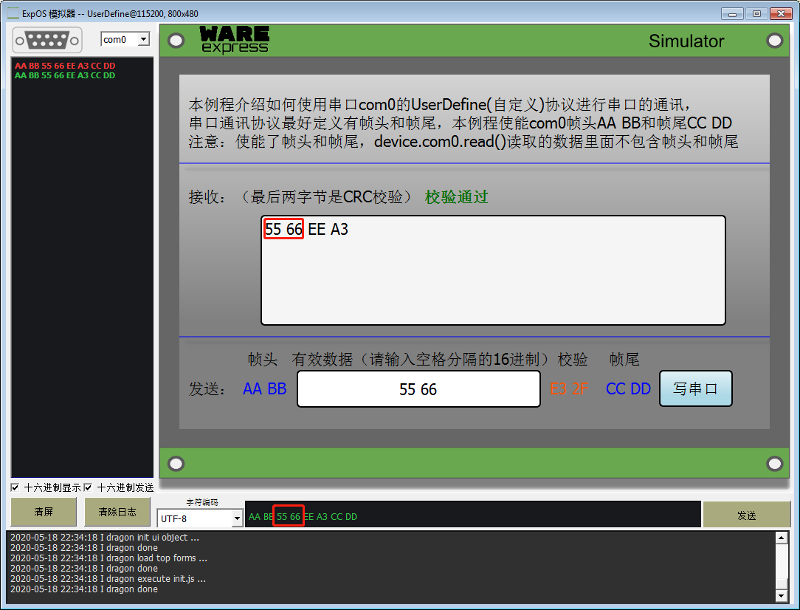

4、我们通过模拟器来模拟串口的发送和接收,点击屏端的”写串口“按钮,我们在下图中的左边栏能看到红色的一行是接收到屏端发过来的数据 ”AA BB 55 66 E3 2F CC DD“, 然后我们在模拟器底部的输入框中输入同样的数据,点右下角的”发送“按钮,屏端收到这个数据并读到总共5个字节 “55 66 EE A3”,CRC校验通过。

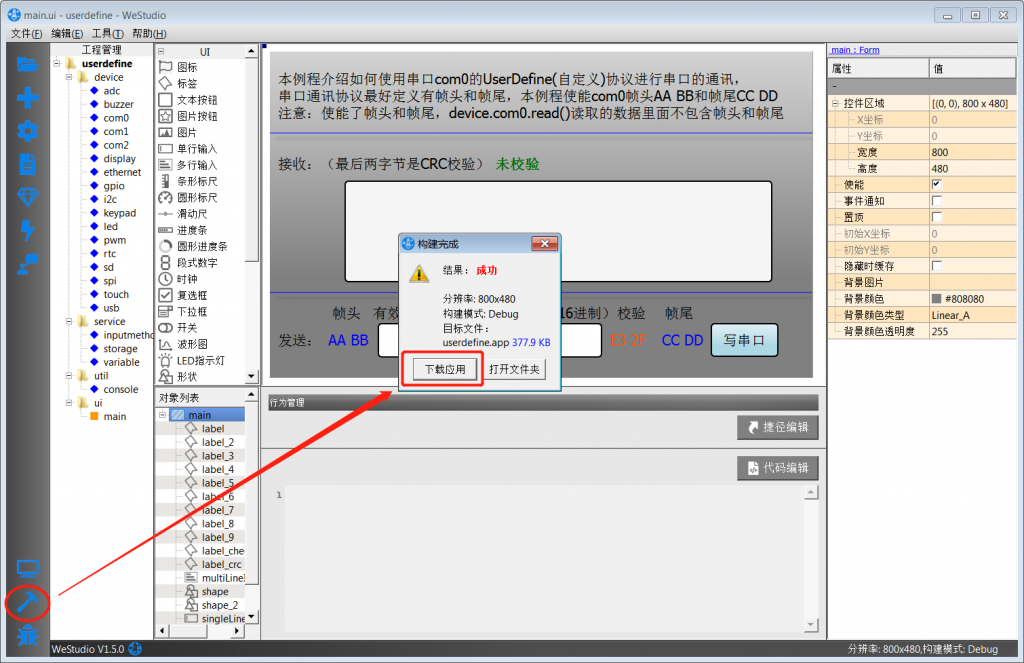

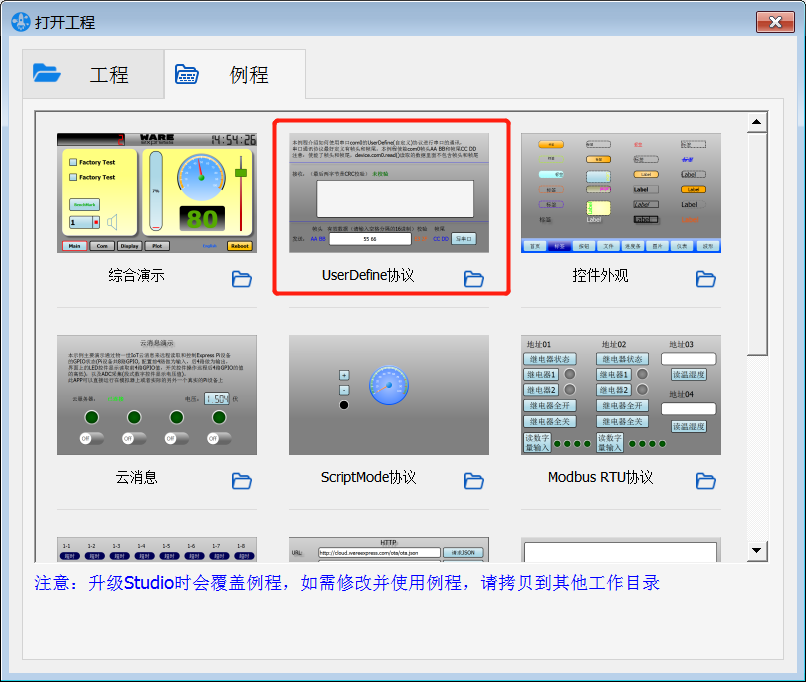

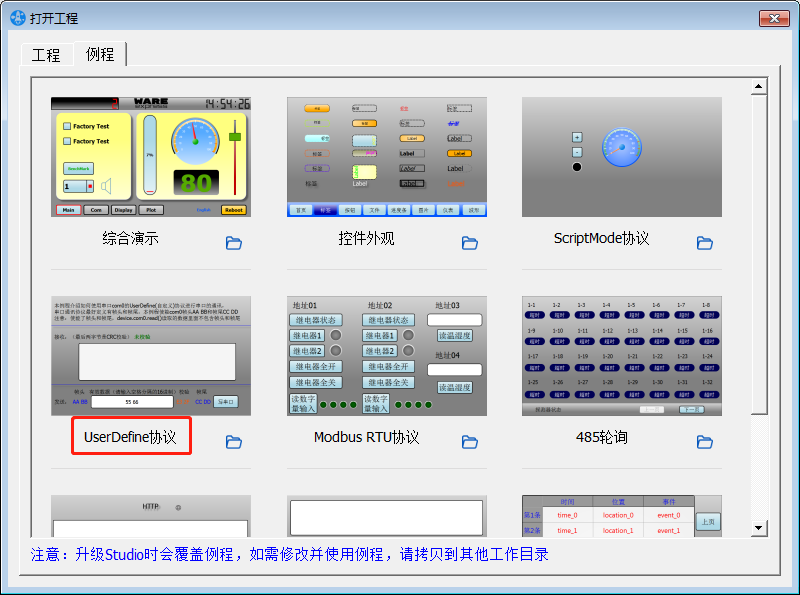

完整工程,请在最新的Studio中打开例程“UserDefine协议”

Last updated on May 18, 2020

7.8.工程实例-485轮询 #


■ 软件需求


运行ExpOS的智能显示屏做主机,通过两个485串口(com1, com2)各自连接64台从机,总共128台从机。主机轮询从机的状态(报警/正常) 并显示

串口通信协议如下:

主机巡查命令: 地址码 + 03 00 64 00 0D + 校验码(CRC-16 ModBus)

从机回应

02 03 1A 00 08 03 00 01 0A 03 00 01 0A 03 00 00 FD 03 00 00 F5 00 3C 00 3D 00 3E 00 3F 08 79

地址码 + 03 1A 00 08 +

第1路使能 + 第1路状态 + 第1路温度 +

第2路使能 + 第2路状态 + 第2路温度 +

第3路使能 + 第3路状态 + 第3路温度 +

第4路使能 + 第4路状态 + 第4路温度 +

00 + 第1路报警值 +

00 + 第2路报警值 +

00 + 第3路报警值 +

00 + 第4路报警值 + 校验码

■ 实现步骤

打开Studio软件,新建一工程

1. 首先设置串口控件com1, com2的协议为UserDefine, 波特率为9600,阈值为31 (从机回应的数据长度为31)


2. 删除主界面main, 添加4个界面(page1, page2, page3, page4)和一个底部导航界面(bottom)


3. 打开初始化脚本[工具菜单->初始化脚本],添加公共方法:

// 定义巡检地址变量,地址从1开始到64,在此初始化为0,调用checkGroupNextAddr会自动加1
var groupAddr = [0, 0];
/**计算 CRC-16校验值
* @param data: byte数组
* @param len: CRC检验计算的长度
*/
function getCRC(data, len) {
  var j, k;
  var crc = 0xffff;
  k = len - 1;
  while(len--) {
    crc = crc ^ data[k - len];
    for(j=0;j<8;j++) {
      if(crc & 0x01 == 1) {
        crc = (crc >> 1) ^ 0xA001;
      }
      else crc = crc >> 1;
    }
  }
  var CRCH = (crc >> 8) & 0xff;
  var CRCL = crc%0x100;
  return [CRCL, CRCH];
}
/**获取主机巡检命令
* @param addr: 从机的地址码, 从地址1开始
*/
function getMasterCheckCmd(addr) {
  // 地址码 + 03 00 64 00 0D + 校验码(CRC-16)
  var cmd = [addr, 0x03, 0x00, 0x64, 0x00, 0x0D];
  // 计算CRC检验值 CRCL, CRCH
  var crc = getCRC(cmd, cmd.length);
  var len = cmd.length;
  cmd[len] = crc[0];
  cmd[len+1] = crc[1];
  return cmd;
};
/**解析从机状态
* @param data: 从串口接收到的从机返回数据(byte数组)
* @return: -1数据长度错误,-2数据格式错误,-3CRC校验错误,00正常,01报警,06断路,0A短路
*/
function parseSlaveState(data) {
  // 02 03 1A 00 08 03 00 01 0A 03 00 01 0A 03 00 00
  // FD 03 00 00 F5 00 3C 00 3D 00 3E 00 3F 08 79
  if (data.length != 31) {
    util.console.log('数据长度错误');
    return -2;
  }
  // 地址码 + 03 1A 00 08
  var magic = [0x03, 0x1A, 0x00, 0x08];
  for (var i=0; i<magic.length; i++) {
    if (data[i+1] != magic[i]) {
      util.console.log('数据格式错误');
      return -3;
    }
  }
  // 计算CRC
  var len = data.length;
  var crc = getCRC(data, len-2);
  if (crc[0] != data[len-2] || crc[1] != data[len-1]) {
    util.console.log('CRC校验失败');
    return -4;
  }
  var addr = data[0];
  // 第1路使能的起始索引
  var index = magic.length + 1;
  var s_normal = 0;
  var s_alarm = 0;
  var s_open = 0;
  var s_short = 0;
  for (var ch=1; ch<=4; ch++) { // 第1路使能控制(1byte) + 第1路状态(1byte) + 第1路温度(2bytes)
    //状态:00正常,01报警,06断路,0A短路
    var state = data[index+1];
    switch(state) {
      case 0x00: // 00正常
        s_normal++;
      break;
      case 0x01: // 01报警
        s_alarm++;
      break;
      case 0x06: // 06断路
        s_open++;
      break;
      case 0x0A: // 0A短路
        s_short++;
      break;
    }
    index += 4;
  }
  if (s_alarm > 0) { // 01报警
    return 0x01;
  } else if (s_short > 0) { // 0A短路
    return 0x0A;
  } else if (s_open > 0) { // 06断路
    return 0x06;
  } else if (s_normal == 4){ // 00正常
    return 0x00;
  }
}
/**巡检下一个地址
* @param index: 分组索引, 从0开始
*/
function checkGroupNextAddr(index)
{
  var group = index + 1;
  // 停止定时器
  eval('ui.bottom.timer_group'+group+'.stop();');
  // 巡检下一个地址
  if (++groupAddr[index] > 64) {
    groupAddr[index] = 1;
  }
  var data = getMasterCheckCmd(groupAddr[index]);
  util.console.log('master check: ' + group + '_' + groupAddr[index]);
  // 通过串口发送
  eval('device.com'+group+'.write(data);');
  // 启动定时器检查从机是否超时
  eval('ui.bottom.timer_group'+group+'.start();');
}

4. 在导航页面拖入两个定时器控件(分别命名为timer_group1, timer_group2),设置定时器的间隔属性为100mS(从主机发送巡检命令到收到从机回应,平均时长为90mS)


在页面的onLoad方法中启动巡检

ui.bottom.onLoad = function() {
  // 巡检命令
  checkGroupNextAddr(0);
  checkGroupNextAddr(1);
};

5. 在定时器onTimeout方法中检查从机回应是否超时,以timer_group1为例

ui.bottom.timer_group1.onTimeout = function(counter) {
  // 从机返回超时
  var index = 0;
  updateState(index, groupAddr[index], -1);
  // 巡检下一个地址
  checkGroupNextAddr(index);
};

6. 在串口com1和com2的onReceive方法中处理接收的从机数据,以com1为例

device.com1.onReceive = function(count) {
  if (device.com1.readableBytes() == 31) {
    var index = 0;
    // 1.立即巡检下一个地址
    checkGroupNextAddr(index);
    // 2.读取缓冲区数据,刷新界面状态
    var data = device.com1.read(31);
    var addr = data[0]; // 从机地址码
    var state = parseSlaveState(data);
    updateState(index, addr, state);
  }
};

完整工程,请在最新版本的Studio中打开例程“UserDefine自定义协议”


 [注:本例程所用通信协议来自”沈阳宏宇光电子科技有限公司”,未经允许,不得用于商业用途]

Last updated on May 18, 2020

7.9.工程实例-modbus-rtu #

■ 软件需求

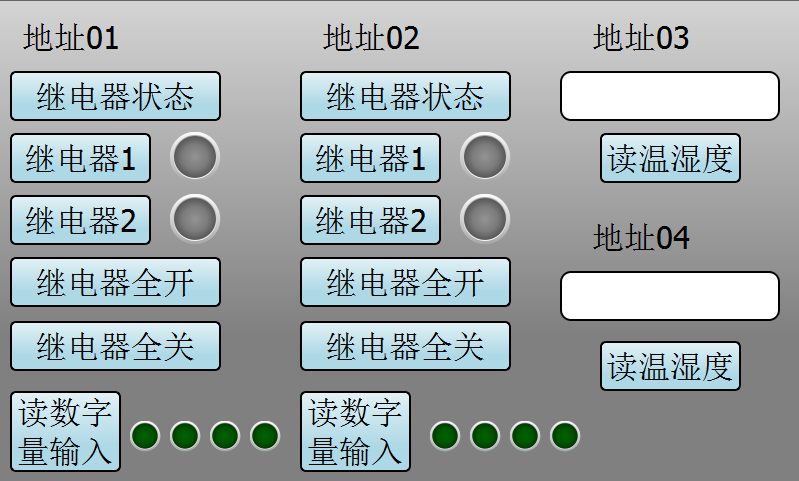

本例程以Modbus RTU协议为例,ExpOS设备做主机,通讯串口使用com1连接4台modbus RTU从设备(地址01 ~ 04)进行通讯,查询和控制从机的状态。

■ 设计步骤

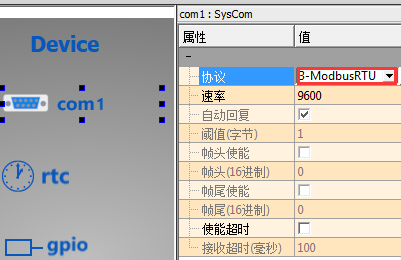

1.首先设置串口com1协议为ModbusRTU,速率为9600,如果需要处理通讯超时,需要勾选“使能超时”属性,默认接收超时为100mS,可以根据具体情况调整


ExpOS设备目前支持的Modbus RTU功能码如下:

功能码01:读线圈(开关量输出)

功能码02:读输入状态(开关量输入)

功能码03:读保持寄存器(模拟量输出)

功能码04:读输入寄存器(模拟量输入)

功能码05:写单线圈(开关量输出)

功能码06:写单保持寄存器(模拟量输出)

功能码15:写多线圈(开关量输出)

功能码16:写多保持寄存器(模拟量输出)

功能码0F: 写多个线圈寄存器

功能码10: 写多个保持寄存器

2.主机发送Modbus指令

串口控件有专门的modbus写方法:device.com1.writeModbus(data) , 参数data可以是一个字符串(字符之间使用空格分隔),也可以是一个16进制的数组,也可以输入多个16进制做为参数

如:device.com1.writeModbus(’01 01 00 00 00 02′); // 字符串

或者:device.com1.writeModbus([0x01, 0x01, 0x00, 0x00, 0x00, 0x02]); // 数组

或者:device.com1.writeModbus(0x01, 0x01, 0x00, 0x00, 0x00, 0x02); // 16进制

串口硬件输出的字节流为:01 01 00 00 00 02 BD CB

当然我们也可以不使用writeModbus方法,自己计算CRC,最后使用通用的write方法来写串口

如:var data = [0x01, 0x01, 0x00, 0x00, 0x00, 0x02];

       var crc = util.calculateCRC16(data); // 返回长度为两个字节的数组

       device.com1.write(data, crc);

串口硬件输出的字节流为:01 01 00 00 00 02 BD CB

3.主机接收Modbus从机回复

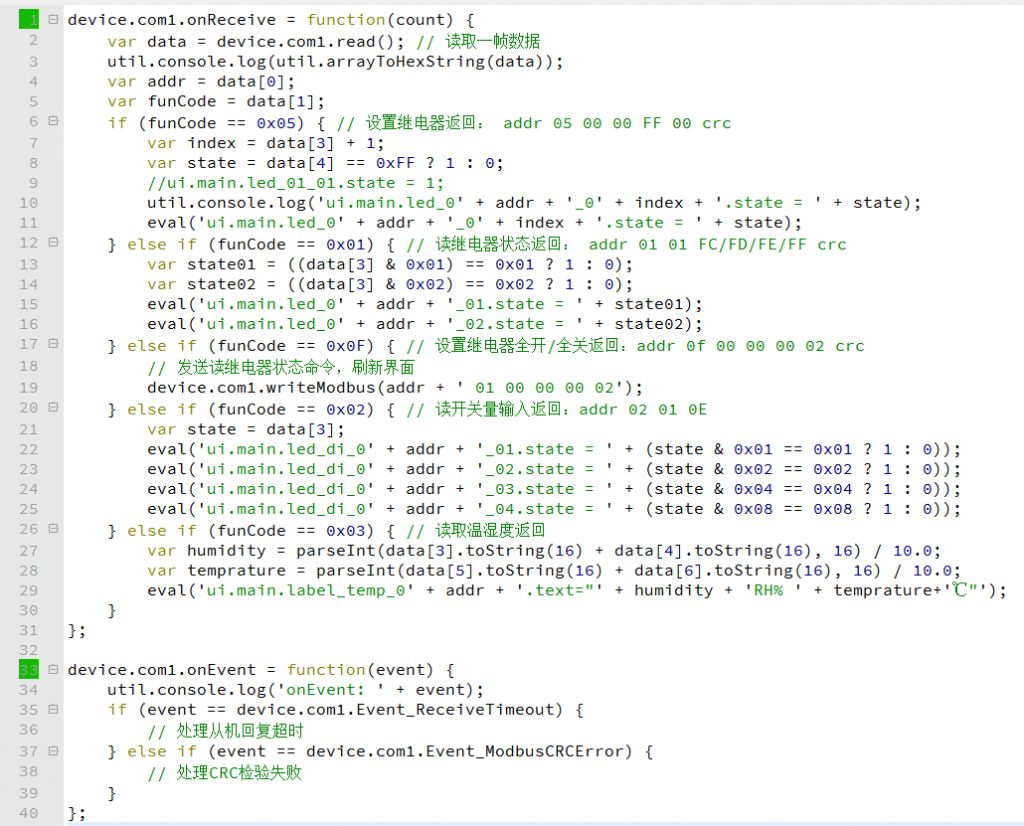

当第2步主机发送指令完成后,对应地址的从机回复,串口com1接收到一帧完整数据并CRC校验通过后,会调用串口控件的onReceive方法

如果串口控件设置勾选了“使能超时”属性,如果从机返回超时,或者从机返回数据帧校验有问题,会调用串口的onEvent方法

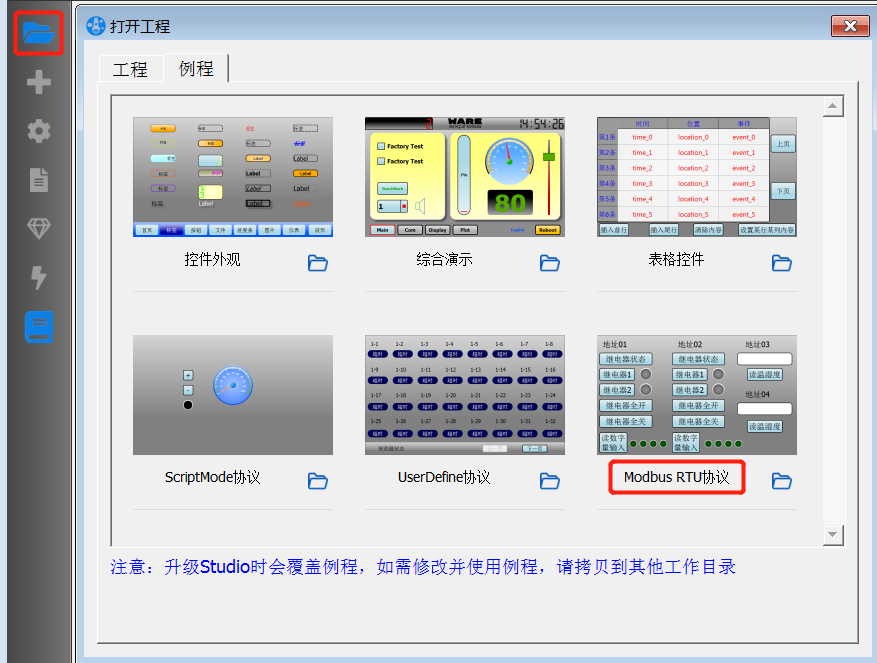

完整工程,请在最新版本的Studio中打开例程“Modbus RTU通讯”


Last updated on May 16, 2020

7.10.工程实例-I2C读写MCP3421 #

MCP3421 为单通道低噪声、高精度、差分输入A/D转换器,分辨率高达18 位,提供微型SOT-23-6 封装。片上精密2.048V 参考电压使得差分输入电压范围为±2.048V (电压 = 4.096V)。该器件使用2 线I2C兼容串行接口,并采用2.7V 至5.5V 单电源供电。用户通过2 线I2C 串行接口对控制配置位进行设定,该器件提供两种转换模式:a) 连续转换模式; b) 单次转换模式。在单次转换模式下,器件在完成一次转换后自动进入低电流待机模式,这样可显著降低空闲期间的电流消耗。(MCP3421中文数据手册)

本例程通过Express Pi扩展口I2C对ADC芯片MCP3421进行AD采集。

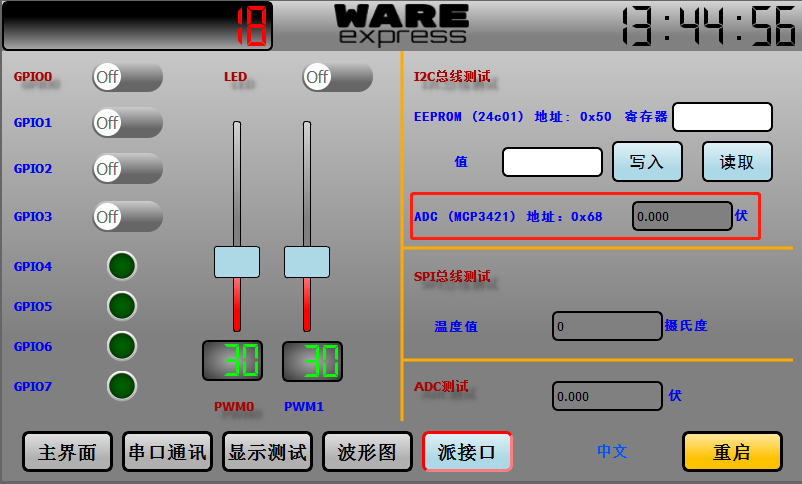

1、界面

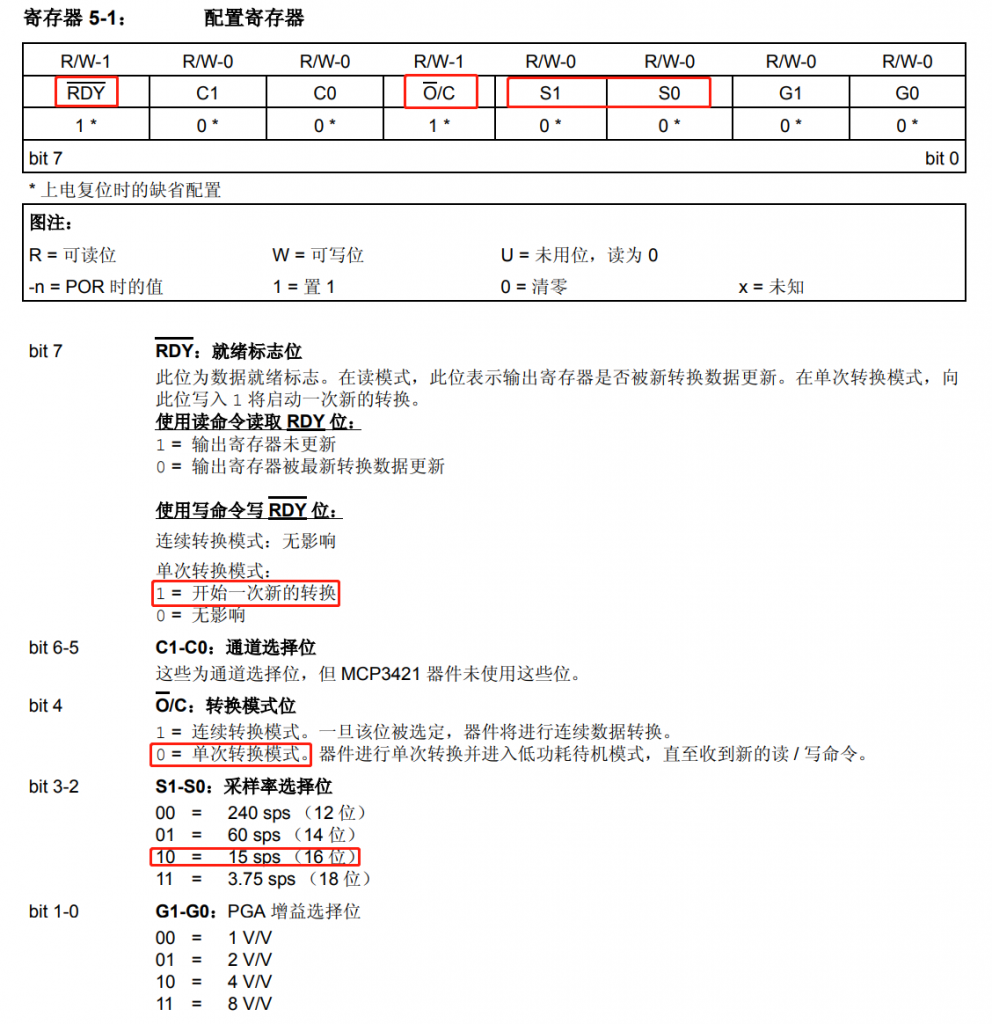

2、根据MCP3421数据手册,我们准备配置为单次16位的数据采集模式,配置字节值为 0x88 (1000 1000)

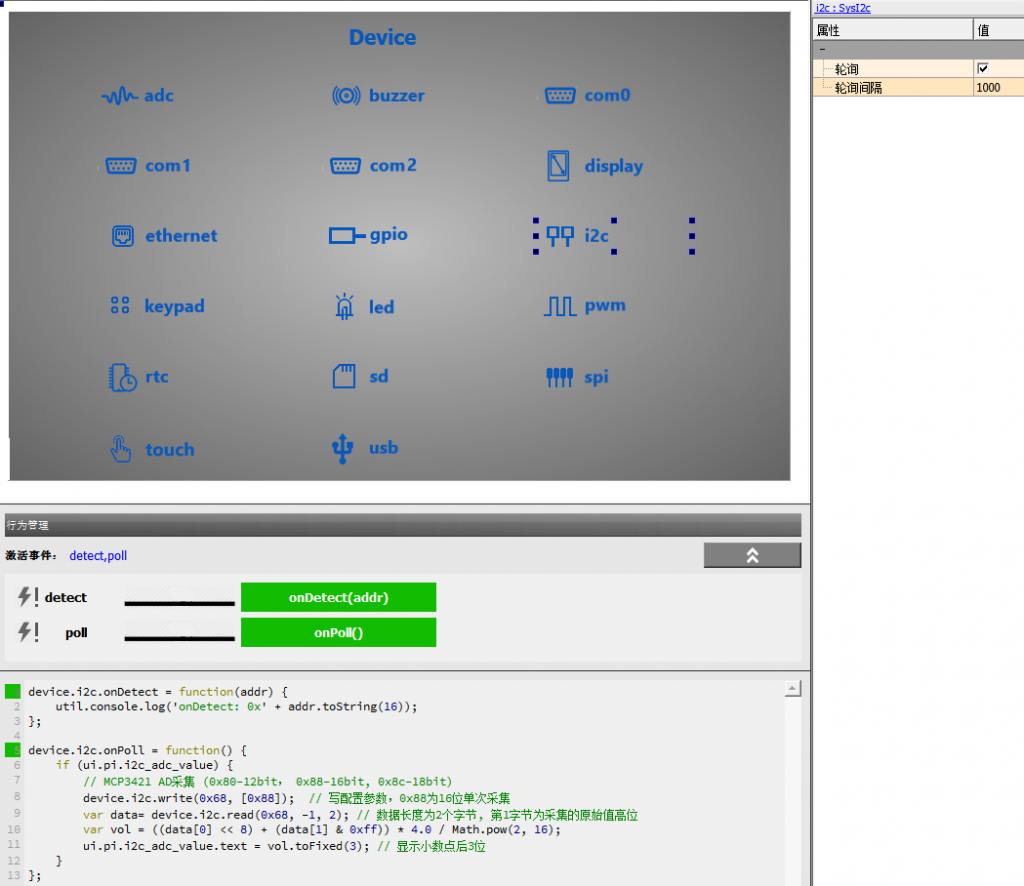

3、系统控件device.i2c提供了轮询事件,我们使能轮询来进行读写I2C。MCP3421芯片的总线选择地址是出厂值 0xD0 (7位地址1101 000, 1位读写控制位), 在Express Pi上我们使用的是8位的地址,0xD0转换为8位的地址即为0x68 (0110 1000),先写入MCP3421的配置字节,因为MCP3421芯片没有寄存器地址,所以只需要写入配置字节0x88。写完配置寄存器后,接着再读取2个字节的数据(该芯片没有寄存器地址,读数据时寄存器地址传-1),最后换算成实际的电压值(我们的测试板VIN-接的是地,所以电压值范围为0~4V)。

本实例完整工程,请在ExpOS Studio中打开例程中的“综合演示”

Last updated on July 30, 2020

7.11.工程实例-I2C读写EEPROM #

本工程以EEPROM 24C01芯片为例,演示I2C读写EEPROM的过程。

1、首先确定24C01的设备地址,通过查看24C01芯片手册,EEPROM 24C01的I2C设备选择地址为0xA0 (7位设备地址1010 000,1位读写控制位),转换成8位地址0x50 (0101 0000)。调用device.i2c的写方法 device.i2c.write(addr, data), 参数addr为设备地址,data为字节数组,数组的第1个字节为寄存器地址0x10,第2个字节为内容如0x60

2、前面的写操作完成后,数据就存储到EEPROM相应的寄存器了,即使掉电也不会丢失。下面我们调用device.i2c的读方法来读取上面保存的内容。var data = device.i2c.read(addr, reg, count) 参数addr是设备地址,reg是寄存器地址,count是读取的字节长度。

本实例完整工程,请在ExpOS Studio中打开例程中的“综合演示”

Last updated on July 30, 2020

7.12.工程实例-FTP文件传输 #

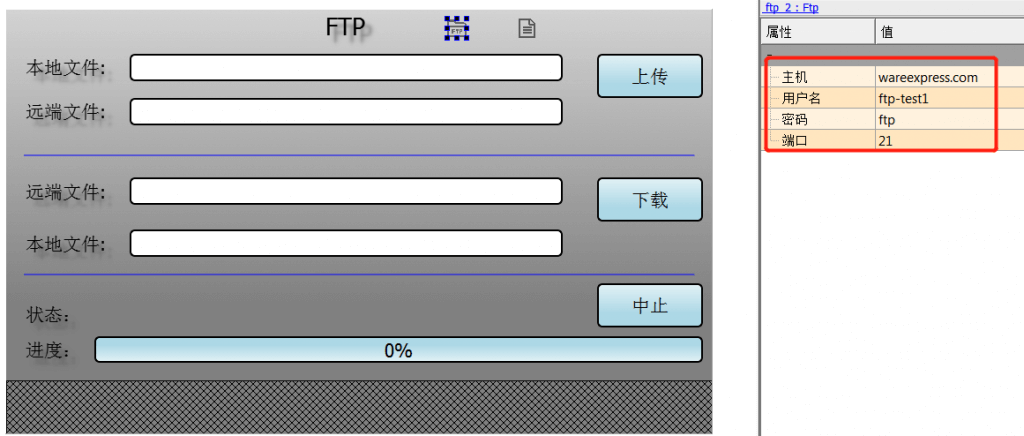

1、从Studio控件列表OP类别里面找到Ftp控件,拖入Ftp控件到当前界面,对象名称为ftp_2,设置相应的主机,用户,密码等属性,注意FTP端口号默认为21,一般情况下使用默认端口就行。

2、上传本地文件(本例使用File控件生成了一个本地的文件用来做上传测试),需要调用Ftp控件的put方法

ui.ftp.ftp_2.put(localPath, remotePath);

需要注意的是put方法不能在Ftp服务器端自动创建新的目录,所以远程的目录必须是一个已经存在的目录。第一个参数是本地文件路径是绝对路径,第二个参数远程路径是相对路径(相对于Ftp服务器配置的根路径),如本例中的:

本地路径:C:/tmp/EXPOSD15291A13E3E4A9.txt

远程路径:test/EXPOSD15291A13E3E4A9.txt

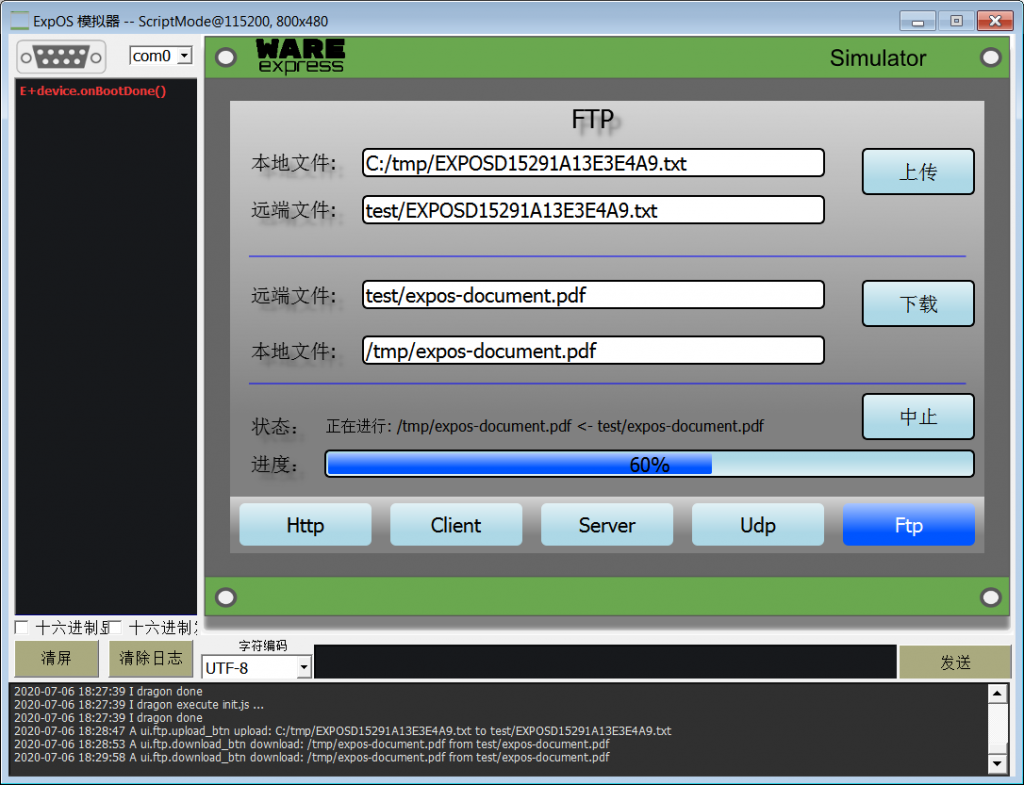

3、下载远程文件,需要用到Ftp控件的get方法

ui.ftp.ftp_2.get(remotePath, localPath);

跟上传刚好是相反的,第一个参数远程路径是个相对路径,第二个参数本地路径是个绝对路径

4、上传或者下载时任务是放在一个队列里面的,也就是先调用put/get方法的任务先执行,执行完一个任务后接着执行下一个任务,直到所有任务结束。如果想中止当前进行的任务以及后续还未开始的所有任务,可以使用abort方法,如:

ui.ftp.ftp_2.abort();

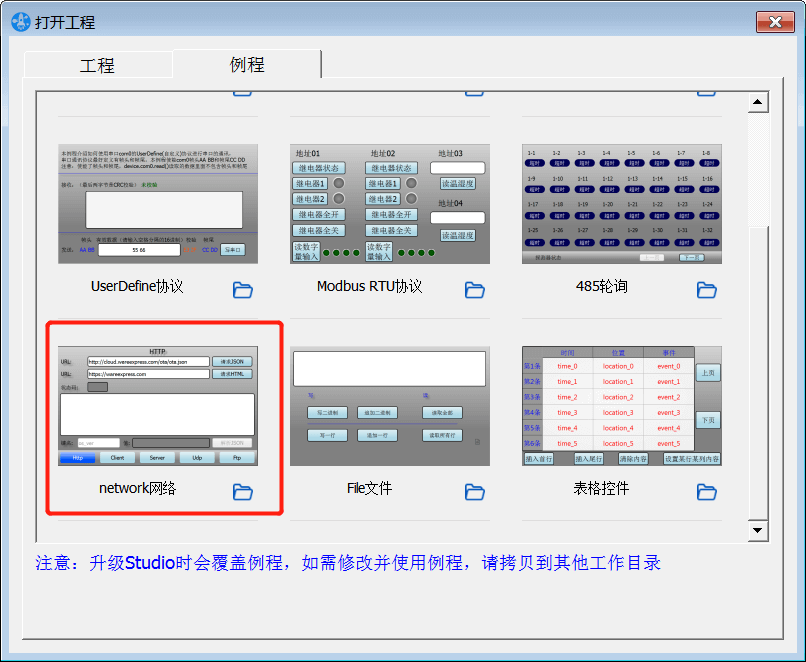

完整工程,请在Studio中打开例程”network网络“

Last updated on August 24, 2020

7.13.工程实例-Native #

Linux下C/C++/GO编写的原生程序与JavaScript界面程序通讯

ExpOS操作系统支持运行Linux下C/C++编写的标准原生程序,并且可与Studio生成的界面程序通讯,交换数据,方便拓展软件功能。C/C++原生程序与JavaScript程序的通讯通过SDK函数库实现,关于如何搭建编译环境和函数库说明,请参考 Linux原生程序SDK 。

下面以一个简单例子来说明通讯过程(该例程的源码位于最新的Studio安装目录,如C:\Program Files (x86)\ExpOS Studio\native, 目录结构如下:

– 编译和准备Linux原生程序

  1.将整个native目录拷贝到Linux开发主机

   export 编译工具链的bin路径,假如工具链的解压路径在 /opt/toolchain/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin

~/work$export EXPOS_TOOLCHAIN_PATH=/opt/toolchain/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin

   如果要编译C++的原生程序,请在终端命令行cd到 native/example/c_cpp目录,执行编译脚本,生成可执行文件 ipc_example_c

 ~/native/example/c_cpp$./build.sh

   如果要编译Go的原生程序,请在终端命令行cd到 example/go 目录,执行编译脚本,生成可执行文件 ipc_example_go

 ~/native/example/go$./build.sh

   2.拷贝原生可执行程序 ipc_example_c(或者ipc_example_go)到Studio所在的Windows环境

   从Linux开发主机上将前面编译好的可执行文件 ipc_example_c(或者ipc_example_go)拷贝到Windows开发主机的工作目录备用, 如 D:\native\ipc_example

   3. 在工作目录(例如上步的D:\native)新建一个名为 init.rc 的文本文件,该文件为原生程序的启动脚本,打开并编辑内容为(原生程序在后面步骤中打包到APP中时,固定拷贝到/app/native/目录):

 /app/native/ipc_example_c &
– 生成App

1) 在Windows主机上启动Studio,创建一个工程,如:命名为test_ipc

2) 从控件列表拖放一个通道控件(channel)到页面(main)中, 在Studio属性面板,修改“名称”属性的值为 sdk_demo

3) 编辑该通道控件动作脚本

ui.main.channel.onMessage = function(sender, msg, payload, responseId) {
    util.console.log(sender + ' : ' + msg); // 输出日志到调试器
    if (responseId)
        ui.main.channel.respond(sender, 0, ‘okay from JS’, ‘’);
}

4) 从控件列表拖放一个文本按钮控件(textButton)到页面(main)中, 编辑按钮的动作脚本:

ui.main.textButton.onRelease = function() {
    ui.main.channel.postMessage('ipc_example', 'this is from JS world', '');
}

5) 工具菜单->配置,在配置对话框中选择”原生程序目录”, 或者直接填写原生程序目录, 如 D:\native,该目录内容将在下步构建时打包到APP文件中

6) 工具菜单->构建,等待构建完成,点“下载应用”按钮,会启动调试器,在调试器窗口点击“烧写”, 不要关闭调试器,接着进行下面的测试

– 测试验证

1) 在调试器窗口的日志栏,观察日志输出

2) 在屏上点击按钮,观察日志输出

Last updated on April 8, 2020

8.常见问题 #

8.1.常见问题-文本按钮高亮显示 #

在开发的过程中,我们不可避免地会遇到只让一组按钮中的一个按钮高亮显示,如导航按钮切换或者多个选项中选择一个,下面就给大家介绍一下怎么使用文本按钮的互斥高亮来实现这个功能。

所用到文本按钮的属性:

  • highlightedTextColor: 高亮文字颜色
  • highlightedBackgroundColor: 高亮背景颜色
  • highlightedBorderColor: 高亮边框颜色
  • highlightExclusive: 高亮互斥
  • group: 分组

所用到文本按钮的方法:

  • highlight(enabled)

1、选中左边一列的所有功能按钮,设置高亮颜色值,勾选上高亮互斥,并设置分组”func”。为什么要设置分组?因为我们使用高亮互斥功能是按照同一组名内互斥。

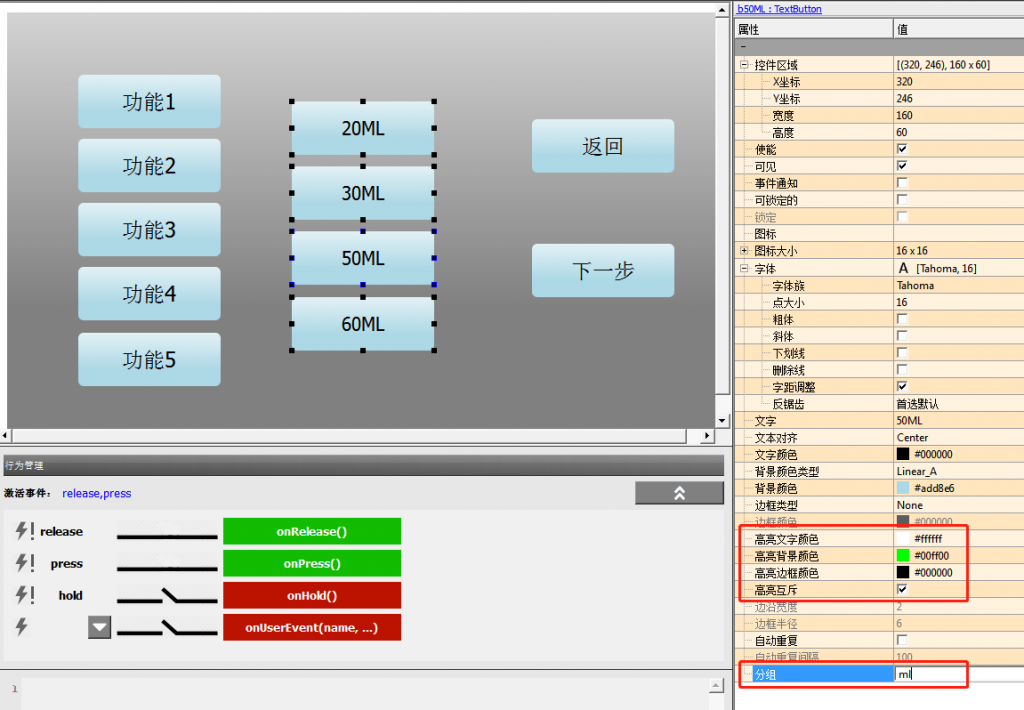

2、再选中右边一列的所有按钮,设置高亮颜色值,勾选上高亮互斥,并设置分组”ml”

3、在所有功能按钮的动作脚本中,调用highlight()方法设置自己高亮,同一分组其它按钮自动取消高亮

4、在所有毫升按钮的动作脚本中,调用highlight()方法设置自己高亮,同一分组其它按钮自动取消高亮

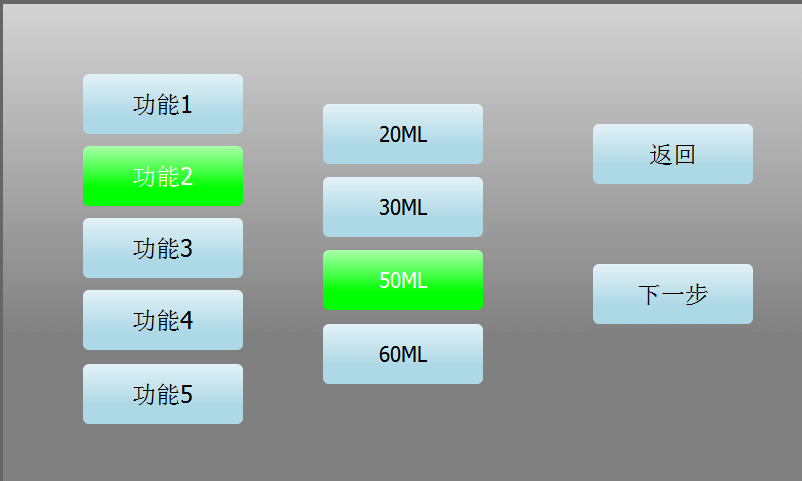

模拟运行,看下效果

Last updated on May 20, 2020

8.2.常见问题-批量设置控件属性 #

如下图,页面main上有4个文本按钮(textButton_1, textButton_2, textButton_3, textButton_4),我们想同时修改它们的文字以及文字颜色,我们除了一个接一个控件进行修改,能不能通过for循环的方式批量修改呢?

当然可以,有下面的两种方式来设置:

1、使用控件数组

ui.main.onLoad = function() {
var buttonArray = [ui.main.textButton_1, ui.main.textButton_2, ui.main.textButton_3, ui.main.textButton_4]; // 把控件对象放到一个数组里面
for (var i=0; i<4; i++) {
buttonArray[i].text = ‘测试-‘ + i;
buttonArray[i].textColor = ‘#ff0000’;
}
};

2、使用eval方法 (eval是JavaScript中的一个全局方法,详情请点击)

ui.main.onLoad = function() {
for (var i=1; i<=4; i++) {
eval(‘ui.main.textButton_’+i+’.text = ‘测试-‘+i+”;’);
eval(‘ui.main.textButton_’+i+’.textColor = ‘#ff0000′;’);
}
};

模拟运行,效果如下:

Last updated on May 22, 2020

8.3.常见问题-如何实现掉电保存功能 #

有两种方式:
1、使用系统变量(service.variable)
    如果只是想保存一些变量的值,可以使用系统变量的方式,数字,字符串,以及数组都可以保存
    1.1 保存变量speed的值到系统变量
    var speed = 100;
    service.variable.write(‘myspeed’, speed); // 注意: service.variable.write(name, value)第一个参数name是个字符串常量,不是变量! 我们可以随便起名,只要读取的时候传同样的名字就行

    1.2 重新上电后读取断电前保存的系统变量
    var speed = service.variable.read(‘myspeed’);

2、通过读写内部存储器或者U盘上的文件
    2.1 保存变量speed的内容到文件中 (/user 目录是ExpOS系统内部存储器的用户目录,我们可以在这个目录下读写文件操作)
    先在界面ui.main中拖入一个File控件,设置路径为 ‘/user/test.txt’
    var speed = 100;
    if (ui.main.file.open()) { // 文件打开模式默认是可读可写
        ui.main.file.write(speed); // 写入1个字节
        ui.main.file.close();
    }
    2.2 重新上电后读取断电前保存的文件内容
    var speed;
    if (ui.main.file.open()) { // 文件打开模式默认是可读可写
        speed = ui.main.file.read(1); // 读取1个字节
        ui.main.file.close();
    }

Last updated on July 30, 2020

8.4.常见问题-多语言支持 #

1) 在设计界面时,通过Studio的配置菜单设定支持语言的数量,名称和默认语言;

ExpOS多语言支持

2) 设计界面时,所有控件的text属性可设置多种语言标识(总数为1步设定的语言数), 以文本按钮控件为例,根据上步的设定,可设置两种标识:

ExpOS多语言支持-设置文本按钮

3) 在运行时,由于1步选择的默认语言0,即英文,所以显示如下界面效果:

ExpOS多语言支持-按钮文字英语

4) 如果执行脚本service.setLanguage(1)设定系统切换到语言1,即中文,界面立刻自动更新为如下效果:

ExpOS多语言支持-按钮文本中文

5) 如果执行service.setLanguage(0), 界面自动切换到步骤3)效果。总之通过service.setLanguage()一行脚本即可轻松解决多语言场合的显示问题;

6) 在多语言环境下,text属性在不同语言环境下有不同的值,例如:当切换到语言0时,如果通过类似ui.form-name.widget-name.text = ‘test’的脚本改变某个控件的text属性,只有语言0下的text的属性值发生变化,语言1环境下保持不变。以上步的Main按钮为例,执行完赋值操作后,语言0的标识从main变成了test,但是切换到语言1后,该按钮标识仍然为 ‘主界面’。如果在语言0环境下设置语言1环境下的文字标识,可通过setText()方法, 类似:ui.form-name.widget-name.setText(‘测试’, 1)

Last updated on April 9, 2020

8.5.常见问题-数据类型转换 #

  • 数组转换成字符串

如 var data = [0x61, 0x62, 0x63, 0x64]; 转换成字符串 ‘abcd’

ui.main.label.text = util.arrayToUtf8(data); // 使用util.arrayToUtf8方法

  • 数字转换为16进制字符

如 var data = [0xaa, 0xbb, 0xcc, 0xdd, 0xee, 0xff];将第2个元素0xcc显示成16进制字符’cc’到标签

ui.main.label.text = data[2].toString(16);  // 使用JS方法 number.toString(radix)

  • 数组转换为空格分隔的16进制字符串

如 var data = [0xaa, 0xbb, 0xcc, 0xdd, 0xee, 0xff];将整个数组显示成16进制到标签

ui.main.label.text = util.arrayToHexString(data);  // 使用util方法 util.arrayToHexString(array_name)

  • 数组转换为浮点数

如 var data = [0x40, 0x48, 0xf5, 0xc3];将4个字节的数组转换成大端模式的浮点数 3.140000104904175

var value = util.arrayToFloat(data);  // 使用util方法 util.arrayToFloat(array_name)

ui.main.label.text = value.toFixed(2); // 只显示小数点后两位3.14

如 var data = [0xc3, 0xf5, 0x48, 0x40];将4个字节的数组转换成小端模式的浮点数 3.140000104904175

var value = util.arrayToFloat(data, false);  // 使用util方法 util.arrayToFloat(array_name, isBigEndian)

ui.main.label.text = value.toFixed(2); // 只显示小数点后两位3.14

  • 浮点数只显示N位小数

如 var value = 3.1415926; 只保留两位小数显示

ui.main.label.text = value.toFixed(2); // 使用JS方法 number.toFixed(num)

  • 浮点数转换成整数

如 var value = 3.1415926; 转换成整数 3

ui.main.label.text = parseInt(value);

  • 字符与ASCII码的转换

将字符转为ASCII码

var str = ‘a’;

var code = ch.charCodeAt(); // 97

将ASCII码转为字符

var str = String.fromCharCode(97); // ‘a’

Last updated on August 11, 2020

8.6.常见问题-云消息 #

云消息(CloudMessage)控件是基于MQTT协议实现了ExpOS设备之间的消息订阅和发布。下面介绍一下该控件的使用方法。

1、首先登录物一世IoT云(http://iot.wareexpress.com),如果没有账号可以免费注册。

点击2-云消息标识的“生成”按钮,生成一个标识,点击新条目右边的“拷贝”按钮。

2、运行Studio软件,新建一个工程,从控件列表中拖入一个“云消息”控件到主界面main,在控件的云标识属性粘贴刚才在网页上拷贝的云消息标识,并修改订阅主题为”test1,test2″, 表示订阅两个主题(订阅多个主题时,使用逗号作为 分隔符)

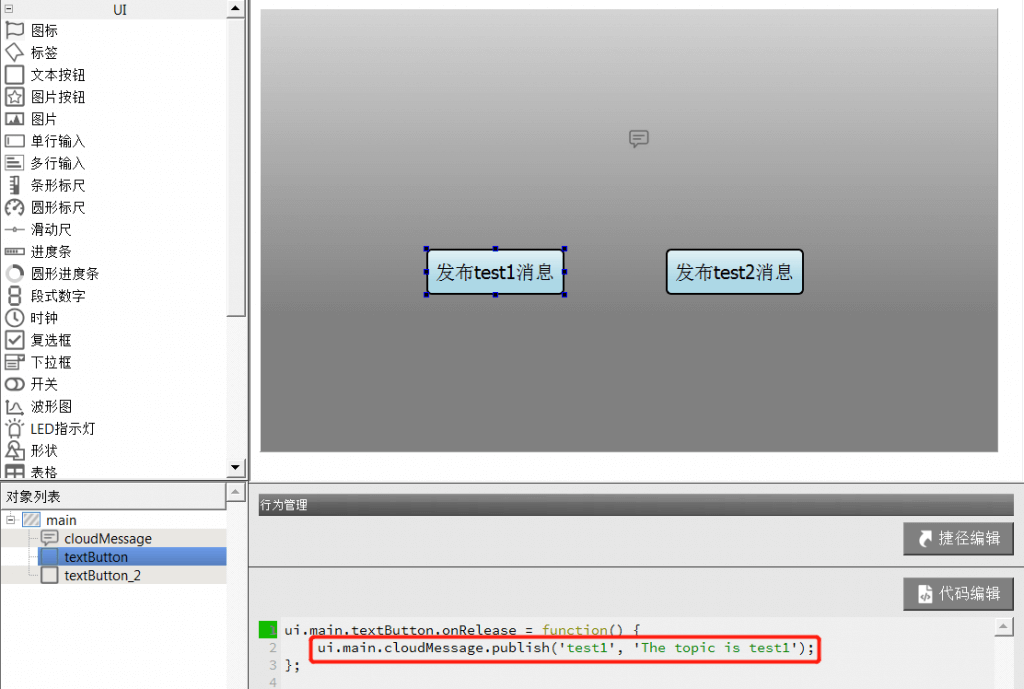

3、在主界面上从控件列表拖入两个“文本按钮”用来发布消息,选中左边的按钮textButton, 点击“代码编辑”, 添加代码: ui.main.cloudMessage.publish(‘test1’, ‘The topic is test1’);

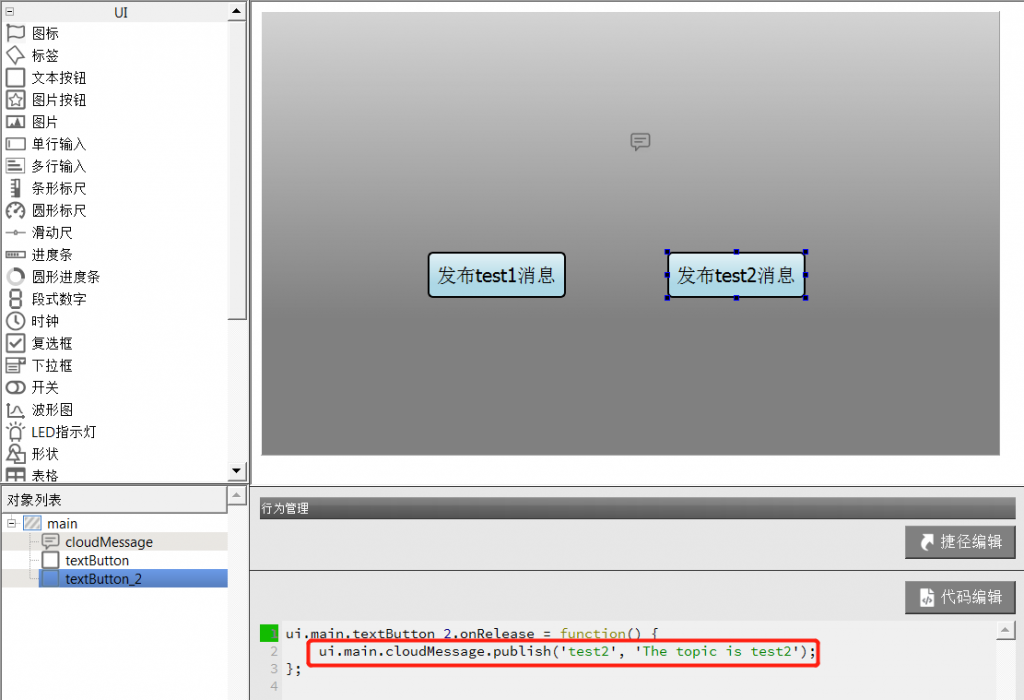

3、在主界面选中右边的按钮textButton_2, 点击“代码编辑”, 添加代码: ui.main.cloudMessage.publish(‘test2’, ‘The topic is test2’);

4、在主界面上拖入一个标签控件,用来显示状态和消息接收,选中云消息cloudMessage控件,点击“代码编辑”,添加如下图中的代码。

5、模拟运行,等待云消息控件与服务器连接,连接成功,标签会显示”onConnect”

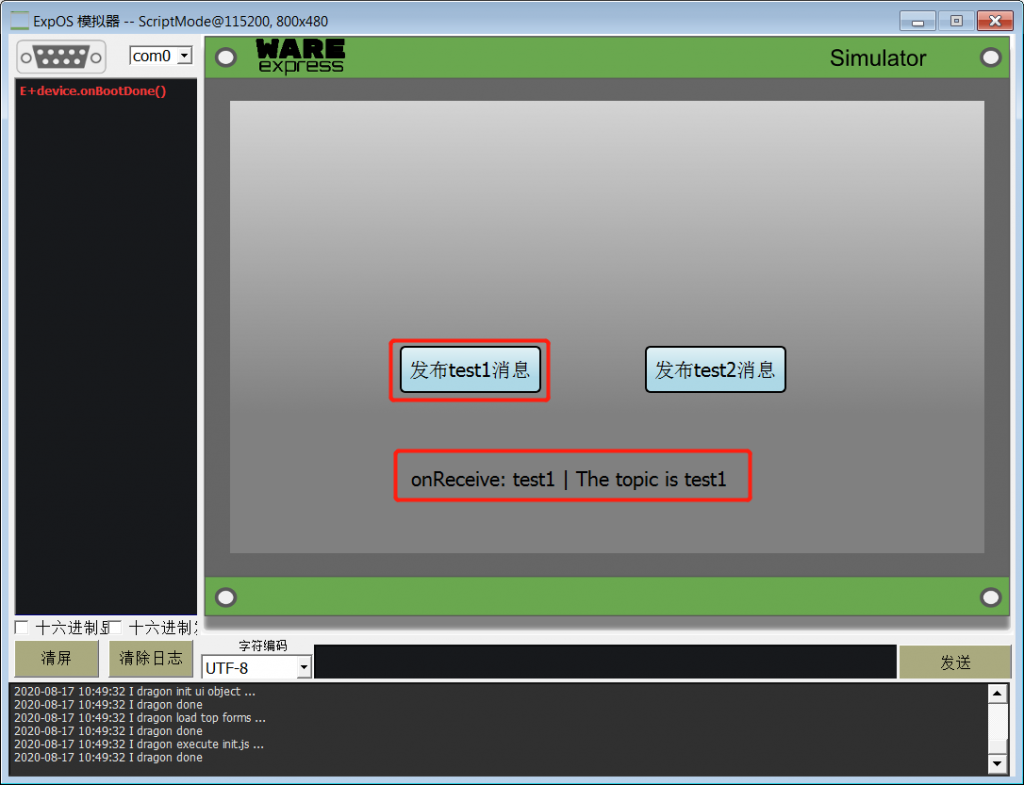

6、在模拟器中,点击”发布test1消息“,标签会显示“onReceive: test1 | The topic is test1″, 表示接收到了订阅的”test1″主题消息。

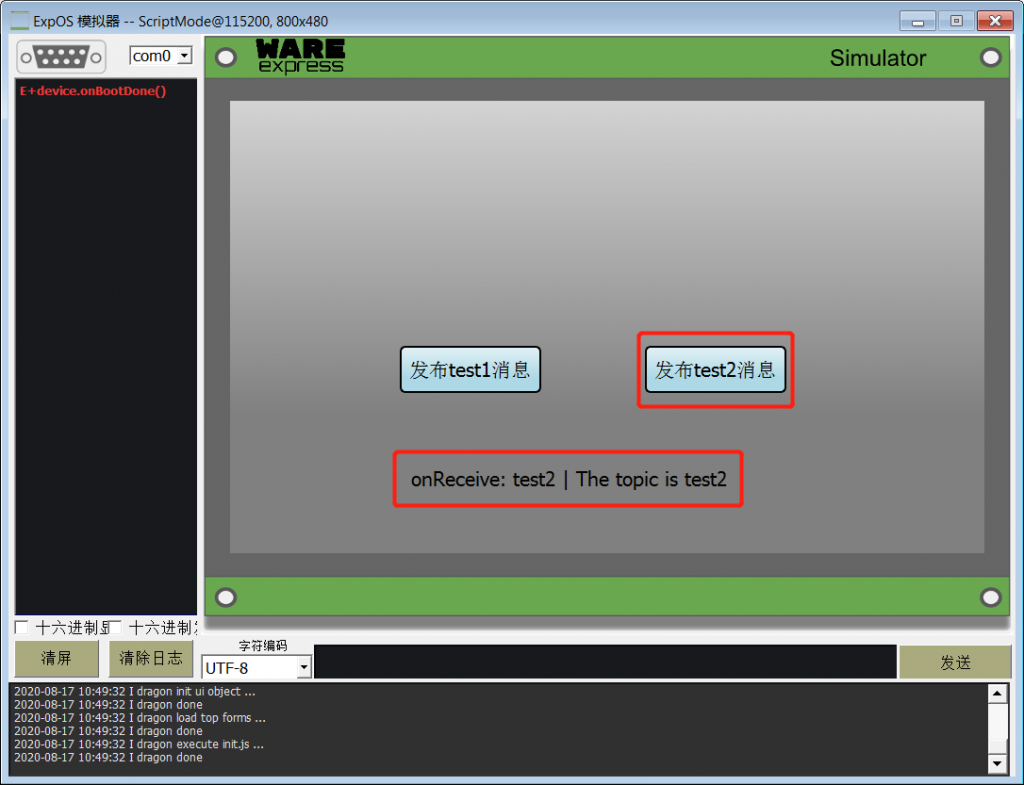

7、在模拟器中,点击”发布test2消息“,标签会显示“onReceive: test2 | The topic is test2″, 表示接收到了订阅的”test2″主题消息。

8、上面演示是在模拟器里面模拟运行的效果,在实际使用时,我们只需要把上面的工程构建一下,生成App烧写到ExpOS设备中,就可以达到两台或者多台设备之间互相订阅和发布消息了。

Last updated on August 24, 2020

9.软件速查表 #

9.1.用户界面-ui #

9.1.1.页面-form #

描述


页面,是其子界面控件对象的容器,父对象为ui,子对象为界面中的控件

事件


onLoad: 加载,当切换到非缓存页面(该页面属性cached=0)时触发。

onRaise:升载,当切换到缓存页面时(该页面属性cached=1)触发,第一次显示缓存页面时,会触发一次onLoad事件。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,所有子界面控件处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.enabled=0禁止form中的所有子控件
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
alwaysOnTop置顶:页面如果可见,永远显示在最上层, 此属性为脚本只读var a=ui.form-name.alwaysOnTop读取alwaysOnTop属性并存入变量a
cached隐藏时缓存:页面隐藏时,任然缓存在内存中,在后台运行。否则页面及其所有子控件释放,下次显示该页面时重新初始化所有子控件,该属性默认为0,即不缓存页面。此属性为脚本只读var a=ui.form-name.cached读取cached属性并存入变量a
verbose事件通知:当触发条件满足时,ExpOS主动向device.com0发送事件消息。仅当选择device.com0通讯协议为script mode时适用。ui.form-name.verbose=1设置form触发条件满足时向device.com0发送事件消息
backgroundColor背景颜色,颜色定义参看 控件对象ui.form-name.backgroundColor=’#FF0000’设置背景颜色为红色
backgroundColorType背景色类型
0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选
ui.form-name.backgroundColorType=4设置form的背景颜色类型为Circle
backgroundColorAlpha背景色透明度:0-255. 0 为不透明,255为全透明,如:128为半透明ui.form-name.backgroundColorAlpha=128设置form的背景颜色为半透明

方法

名称功能说明脚本例子
preload()预加载页面,但是不显示,脚本这时可访问该页面的子对象ui.form-name.preload()预加载页面到内存中
show()显示form: 可支持无参数或者一个参数,参数为切换到该form时的动态效果。参数包括”drop”, “slide”, “scale”和”fade”。ui.form-name.show()按默认效果显示form,默认效果是“fade”ui.form-name.show(‘drop’)按“drop”效果显示form
hide()隐藏form: 无参数。如果该页面是缓存页面,即使隐藏,仍存在于内存中,脚本仍然可以访问该对象及子对象。如果为非缓存页面,该页面将从内存中释放,脚本无法访问。ui.form-name.hide()隐藏form,同时显示其他缓存的后台form
move(x,y)移动form:将form原点移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.move(10,10)移动form到坐标(10,10)

Last updated on May 20, 2020

9.1.2.对话框-dialog #

描述


弹出式界面,是其子界面控件对象的容器,父对象为ui,子对象为界面中的控件,始终处于最上层。

事件


onLoad: 加载,当切换到非缓存对话框(属性cached=0)时触发。

onRaise:升载,当切换到缓存对话框时(属性cached=1)触发,启动时缓存对话框切换会触发一次onLoad事件。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称
功能说明
脚本例子
enabled
使能:如果选中,所有子控件处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。
ui.dlg-name.enabled=0 禁止对话框及所有子控件
geometry
几何尺寸:定义对话框长和宽

verbose
事件通知:当触发条件满足时,ExpOS主动向device.com0发送事件消息。仅当选择device.com0通讯协议为script mode时适用。
ui.dlg-name.verbose=1 设置对话框触发条件满足时向device.com0发送事件消息
backgroundImage
背景图片源:设置背景图片
ui.dlg-name.backgroundImage=’test.png’ 设置背景为资源图片test.png
backgroundColor
背景颜色,颜色定义参看 控件对象ui.dlg-name.backgroundColor=’#00ff00′ 设置背景颜色为绿色
backgroundColorType
背景色类型: 0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.dlg-name.backgroundColorType=4 设置背景颜色类型为Circle
backgroundColorAlpha背景色不透明度:0-255. 0 为全透明,255为不透明,如:128为半透明ui.dlg-name.backgroundColorAlpha=128 设置背景色为半透明
overlapColor
弹出对话框时,后台界面重叠颜色,颜色定义参看 控件对象ui.dlg-name.overlapColor=’#00ff00′ 设置重叠颜色为绿色
overlapColorAlpha重叠色不透明度:0-255. 0 为全透明,255为不透明,如:128为半透明ui.dlg-name.overlapColorAlpha=128 设置重叠色为半透明
cached
隐藏时缓存:对话框隐藏时,缓存在内存中,后台运行。否则对话框及其所有子控件释放,下次显示该对话框时重新初始化所有子控件,该属性默认为0,即不缓存
ui.dlg-name.cached=1 设置对话框隐藏时在后台继续运行

方法


名称
功能说明
脚本例子
preload()预加载对话框,但是不显示,脚本这时可访问该对话框的子对象ui.dlg-name.preload() 预加载对话框到内存中
show()
显示: 支持无参数或者一个参数,参数为切换到该form时的动态效果。 参数包括”drop”, “slide”, “scale”和”fade”。
ui.dlg-name.show() 按默认效果显示对话框,默认效果是“fade” ui.dlg-name.show(‘drop’) 按“drop”效果显示form
hide()
隐藏: 无参数。
ui.dlg-name.hide() 隐藏对话框,同时显示其他缓存的后台form
move(x,y)
移动:将对话框原点移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。
ui.dlg-name.move(10,10) 移动对话框到坐标(10,10)

Last updated on May 20, 2020

9.1.3.图标-FontIcon #

描述


图标,父对象为ui,无子对象

事件


onPress: 按下,按下时触发。

onRelease:释放,松开时触发。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.fonticon-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.fonticon-name.visible=0 隐藏对象
text文字标识ui.form-name.fonticon-name.text=’test’ 设置对象的当前语言环境下的文字标识为test
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.fonticon-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息
textColor文字颜色,颜色定义参看 控件对象ui.form-name.fonticon-name.textColor=’#ff0000′ 设置文字为红色
textAlign
文字对齐方式。0-Right,1-Bottom。
ui.form-name.fonticon-name.textAlign=0 设置对象文本在图标的右边
textMargin文本边距:文字距离图标的距离,单位:像素ui.form-name.fonticon-name.textMargin=2 设置文本边距为2个像素
borderColor边框颜色,颜色定义参看 控件对象ui.form-name.fonticon-name.borderColor=’#ff0000′ 设置边框为红色
borderWidth
边框宽度,单位:像素
ui.form-name.fonticon-name.borderWidth=5 设置对象边框宽为5个像素
borderRadius
边框拐角弧度半径,单位:像素
ui.form-name.fonticon-name.borderRadius=8 设置对象边框拐角半径为8个像素
borderType
边框类型:0-Inset,1-Outset,2-Dotted,3-Solid,4-No_Border。。
ui.form-name.fonticon-name.borderType=4 设置对象无边框
backgroundColor背景色:设置form的背景颜色
backgroundColorType背景色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.fonticon-name.backgroundColorType=4 设置form的背景颜色类型为Circle
effect
显示效果:0-None, 1-Shadow, 2-Blurui.form-name.fonticon-name.effect=1 显示效果为Shadow
blurRadius模糊半径ui.form-name.fonticon-name.blurRadius=2 设置模糊半径为2
source源图片:设置源图片,内容为图片对应的IDui.form-name.fonticon-name.source=’80b6e1′ 设置源图片
sourceColor源颜色:设置图标的颜色ui.form-name.fonticon-name.sourceColor=’#ff0000′ 设置源图片颜色为红色
size尺寸:设置图标的大小,单位:像素ui.form-name.fonticon-name.size=40 设置源图片尺寸为40像素

方法


名称功能说明脚本例子
setText(string, index)设置语言环境为index时的文字标识:string为文字字符串,index为语言环境索引值。当通过service.setLanguage(index)设置对应的语言环境时,该文字字符串自动显示。ui.form-name.label-name.setText(‘测试’, 1) 设置语言环境1下的文字标识为’测试’,当切换到语言环境1时,该标识自动显示替代之前的语言环境字符串
append(text)追加字符串,参数text为字符串ui.form-name.label-name.append(‘A’) 在最后面追加一个字符’A’
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.label-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.label-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 20, 2020

9.1.4.标签-label #

描述


文字标签,父对象为ui,无子对象

事件


onTextChange:文本内容改变时触发, 函数定义:onTextChange(text), text表示当前文本字符串

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.label-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.label-name.visible=0 隐藏对象
text文字标识ui.form-name.label-name.text=’test’ 设置对象的当前语言环境下的文字标识为test
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.label-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息
textColor文字颜色,颜色定义参看 控件对象ui.form-name.label-name.textColor=’#ff0000′ 设置文字为红色
textAlign
文字对齐方式。0-Center, 1-Left,2-Right,3-Top,4-Bottom。
ui.form-name.label-name.textAlign=0 设置对象文本居中对齐
borderColor边框颜色,颜色定义参看 控件对象ui.form-name.label-name.borderColor=’#ff0000′ 设置边框为红色
borderWidth
边框宽度,单位:像素
ui.form-name.label-name.borderWidth=5 设置对象边框宽为5个像素
borderRadius
边框拐角弧度半径,单位:像素
ui.form-name.label-name.borderRadius=8 设置对象边框拐角半径为8个像素
borderType
边框类型:0-Inset,1-Outset,2-Dotted,3-Solid,4-No_Border。。
ui.form-name.label-name.borderType=4 设置对象无边框
backgroundColor背景色:设置form的背景颜色
backgroundColorType背景色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.label-name.backgroundColorType=4 设置form的背景颜色类型为Circle
effect
显示效果:0-None, 1-Shadow, 2-Blurui.form-name.label-name.effect=1 显示效果为Shadow
blurRadius模糊半径ui.form-name.label-name.blurRadius=2 设置模糊半径为2

方法


名称功能说明脚本例子
setText(string, index)设置语言环境为index时的文字标识:string为文字字符串,index为语言环境索引值。当通过service.setLanguage(index)设置对应的语言环境时,该文字字符串自动显示。ui.form-name.label-name.setText(‘测试’, 1) 设置语言环境1下的文字标识为’测试’,当切换到语言环境1时,该标识自动显示替代之前的语言环境字符串
backspace()回退操作,删除最后一个字符ui.form-name.label-name.backspace() 删除最后一个字符
append(text)追加字符串,参数text为字符串ui.form-name.label-name.append(‘A’) 在最后面追加一个字符’A’
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.label-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.label-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 20, 2020

9.1.5.文本按钮-textbutton #

描述


文字标识的按钮,父对象为ui,无子对象

支持按下(onPress),抬起(onRelease)和保持(onHold)事件

事件


onPress: 按下,按下按钮时触发。

onRelease:释放,松开按钮时触发。

onHold:保持,按住按钮时触发,只适用于非锁定按钮(属性checkable=false)。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.textbutton-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.textbutton-name.visible=0 隐藏对象
text按钮文字标识ui.form-name.textbutton-name.text=“test” 设置对象当前语言环境下的文字标识为’test’
icon图标源文件ui.form-name.textbutton-name.icon=’icon.jpg’ 设置图标为资源图片icon.jpg
iconSize图标分辨率
autoRepeat
自动重复onHold事件。如果选中,当按钮被按下并保持时, 自动产生onHold事件,间隔时间由autoRepeatInterval指定.
ui.form-name.textbutton-name.autoRepeat=1 设置对象支持产生onHold事件
autoRepeatInterval
自动重复onHold的时间间隔,单位:ms。 只有autoRepeat选中,该属性才有效.
ui.form-name.textbutton-name.autoRepeatInterval=500 设置对象500ms产生一次onHold事件
checkable
支持状态锁定。如果选中,每按一次按钮,按钮状态只变一次。如:当按钮处于抬起状态时,按一次按钮,按钮处于按下状态并一直锁定在该状态,直到再按一次该按钮,按钮解除锁定,回到抬起状态。
ui.form-name.textbutton-name.checkable=1 设置对象支持状态锁定
checked
按钮的锁定状态。1:按钮处于按下和锁定状态 0:按钮处于抬起状态
ui.form-name.textbutton-name.checked=1 设置对象处于按下和锁定状态
verbose事件通知:当触发条件满足时,ExpOS主动向device.com0发送事件消息。仅当选择device.com0通讯协议为script mode时适用。ui.form-name.textbutton-name.verbose=1 设置对象触发的事件有效时向device.com0发送事件消息
textColor文字颜色, 颜色定义参看 控件对象ui.form-name.textbutton-name.textColor=’#ff0000′ 设置文字颜色为红色
textAlign
文字对齐方式: 0-Center, 1-Left,2-Right,3-Top,4-Bottomui.form-name.textbutton-name.textAlign=0 设置对象文本居中对齐
borderColor边框颜色,颜色定义参看 控件对象ui.form-name.textbutton-name.borderColor=’#ff0000′ 设置边框颜色为红色
borderWidth
边框宽度,单位:像素
ui.form-name.textbutton-name.borderWidth=5 设置对象边框宽为5个像素
borderRadius
边框拐角弧度半径,单位:像素
ui.form-name.textbutton-name.borderRadius=8 设置对象边框拐角半径为8个像素
borderType
边框类型: 0-Inset,1-Outset,2-Dotted,3-Solid,4-No_Border。ui.form-name.textbutton-name.borderType=4 设置对象无边框
backgroundColor背景色,颜色定义参看 控件对象ui.form-name.textbutton-name.backgroundColor=’#0000ff’ 设置背景色为蓝色
backgroundColorType
背景色类型:
0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选
ui.form-name.textbutton-name.backgroundColorType=4 设置form的背景颜色类型为Circle
highlightedTextColor高亮文字颜色ui.form-name.textbutton-name.highlightedTextColor=’#ffffff’ 设置高亮时文字颜色为白色
highlightedBackgroundColor高亮背景颜色ui.form-name.textbutton-name.highlightedBackgroundColor=’#0000ff’ 设置高亮时背景颜色为蓝色
highlightedBorderColor高亮边框颜色ui.form-name.textbutton-name.highlightedBorderColor=’#ff0000′ 设置高亮时边框颜色为红色
highlightExclusive高亮互斥,勾选表示同一分组只能有一个按钮高亮显示ui.form-name.textbutton-name.highlightExclusive=true 设置高亮互斥
group分组ui.form-name.textbutton-name.group=’row1′ 设置分组名为row1

方法


名称功能说明脚本例子
simulateTouch(state)软件模拟触摸动作,state表示触摸的动作状态:0-release(抬起),1-Press(按下)
ui.form-name.textbutton-name.simulateTouch(1) 模拟触摸按下按钮
setText(string, index)设置语言环境为index时的文字标识:string为文字字符串,index为语言环境索引值。当通过service.setLanguage(index)设置对应的语言环境时,该文字字符串自动显示。ui.form-name.textbutton-name.setText(‘测试’, 1) 设置语言环境1下的文字标识为’测试’,当切换到语言环境1时,该标识自动显示替代之前的语言环境字符串
backspace()回退操作,删除最后一个字符ui.form-name.textbutton-name.backspace() 删除最后一个字符
append(text)追加字符串,参数text为字符串ui.form-name.textbutton-name.append(‘A’) 在最后面追加一个字符’A’
highlight(enabled)设置按钮高亮显示,如果设置了高亮互斥,同一分组只能有一个按钮高亮ui.form-name.textbutton-name.highlight(true) 按钮高亮
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角ui.form-name.textbutton-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.textbutton-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 20, 2020

9.1.6.图片按钮-imagebutton #

描述


图片标识的按钮,无边框,可定制按下和抬起时的图片,父对象为ui,无子对象

事件


onPress: 按下,按下按钮时触发。

onRelease:释放,松开按钮时触发。

onHold:保持,按住按钮时触发,只适用于非锁定按钮(属性checkable=false)。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.imagebutton-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.imagebutton-name.visible=0 隐藏对象
releasedSource抬起状态时的图片源文件ui.form-name.imagebutton-name.releasedSource=’test.png’ 设置抬起时显示资源图片test.png
pressedSource按下和保持状态时的图片源文件ui.form-name.imagebutton-name.presssedSource=’test.png’ 设置按下时显示资源图片test.png
autoRepeat
自动重复onHold事件。如果选中,当按钮被按下并保持时, 自动产生onHold事件,间隔时间由autoRepeatInterval指定.
ui.form-name.imagebutton-name.autoRepeat=1 设置对象支持产生onHold事件
autoRepeatInterval
自动重复onHold的时间间隔,单位:ms。 只有autoRepeat选中,该属性才有效.
ui.form-name.imagebutton-name.autoRepeatInterval=500 设置对象500ms产生一次onHold事件
checkable
支持状态锁定。如果选中,每按一次按钮,按钮状态只变一次。如:当按钮处于抬起状态时,按一次按钮,按钮处于按下状态并一直锁定在该状态,直到再按一次该按钮,按钮解除锁定,回到抬起状态。
ui.form-name.imagebutton-name.checkable=1 设置对象支持状态锁定
checked
按钮的锁定状态。1:按钮处于按下和锁定状态 0:按钮处于抬起状态
ui.form-name.imagebutton-name.checked=1 设置对象处于按下和锁定状态
verbose事件通知:当触发条件满足时,ExpOS主动向device.com0发送事件消息。仅当选择device.com0通讯协议为script mode时适用。ui.form-name.imagebutton-name.verbose=1 设置对象触发的事件有效时向device.com0发送事件消息

方法


名称功能说明脚本例子
simulateTouch(state)软件模拟触摸动作,state表示触摸的动作状态:0-release(抬起),1-Press(按下)
ui.form-name.imagebutton-name.simulateTouch(1) 模拟触摸按下按钮
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.imagebutton-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.imagebutton-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 20, 2020

9.1.7.图片-image #

描述


图片,支持静态图片格式bmp,jpg,png等,动态图片支持gif,默认gif动画是停止的,只有调用play方法后才开始播放。父对象为ui,无子对象

事件


onSourceChange: 设置新图片源时触发,事件函数:onSourceChange(source), source为当前图片源名称。

onFrameChange:帧改变时触发,只适用于gif动画图片, 事件函数:onFrameChange(frameNumber), frameNumber为当前帧序号

onLoopDone:循环完所有帧时触发,只适用于gif动画图片,事件函数:onLoopDone()。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.image-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.image-name.visible=0 隐藏对象
layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.image-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件
verbose事件通知:当触发条件满足时,ExpOS主动向device.com0发送事件消息。仅当选择device.com0通讯协议为script mode时适用。ui.form-name.image-name.verbose=1 设置对象触发的事件有效时向device.com0发送事件消息
stretched
图片扩展:如果为true,图片会拉伸扩展至整个对象尺寸
ui.form-name.image-name.stretched=1 设置图片扩展至整个对象尺寸
source
图片源
ui.form-name.image-name.source=’test.png’ 设置图片源为资源图片test.png
speedRatio
动画播放速度比:用于设置播放速度,值为原始播放速度的倍数,只适用于gif图片
ui.form-name.image-name.speedRatio=1.5 设置动画播放速度为原始速度的1.5倍

方法


名称功能说明脚本例子
play()
播放动画:可带一个参数,标识播放次数(一个循环为一次)
ui.form-name.image-name.play(2) 播放两次动画 ui.form-name.image-name.play() 播放动画,直到调用pause()或者stop()
stop()
停止动画,再次播放时,动画从第一帧开始
ui.form-name.image-name.stop() 停止动画播放
pause()
暂停动画,恢复播放时,从暂停时帧继续
ui.form-name.image-name.pause() 暂停动画播放
resume()
恢复动画播放,从暂停时帧继续
ui.form-name.image-name.resume() 恢复动画播放
frameNumber()当前播放动画帧序号
num = ui.form-name.image-name.frameNumber() 读取当前播放动画帧序号存入变量num
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.image-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.image-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 20, 2020

9.1.8.单行输入框-singlelineinput #

描述


单行文本输入框,父对象为ui,无子对象

事件


onTextChange: 文本框文本发生变化时触发。

onEditFinish:当按下输入键盘OK按钮时触发。

onEditCancel:当按下输入键盘Cancel按钮时触发。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于’禁止”状态,对所有触摸操作无反应。ui.form-name.singlelineinput-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.singlelineinput-name.visible=0 隐藏对象
verbose事件通知:当触发条件满足时,ExpOS主动向device.com0发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.singlelineinput-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息
text文本内容ui.form-name.singlelineinput-name.text=’test” 设置对象的当前语言环境下的文本内容为’test’
maxLength文字最大输入长度(默认32767)
ui.form-name.maxLength=5 设置最大输入长度为5
echoMode
回显模式, 值为0-Normal, 1-NoEcho,2-Password,3-PasswordEchoOnEdit
ui.form-name.singlelineinput-name.echoMode=2 设置对象回显模式为密码(星号*代替实际的字符)
cursorPosition
输入光标位置
ui.form-name.singlelineinput-name.cursorPosition=6 设置输入光标在第6个字符位置
readOnly
只读,如果为true,对象只能显示文本,无法输入
ui.form-name.singlelineinput-name.readOnly=1 设置对象为只读
numberOnly 只能输入数字,获取焦点后软键盘自动切换到数字模式ui.form-name.singleinput-name.numberOnly=1 设置只能输入数字
validator验证器,值为正则表达式字符串ui.form-name.singleinput-name.validator='[0-9]+$’ 设置验证器,只能输入数字
textColor文字颜色, 颜色定义参看 控件对象ui.form-name.singlelineinput-name.textColor=’#ff0000′ 设置文字为红色
textAlign
文字对齐方式:
ui.form-name.singlelineinput-name.textAlign=’center’ 设置对象文本居中对齐
borderColor边框颜色,颜色定义参看 控件对象ui.form-name.singleinput-name.borderColor=’#0000ff’ 设置边框为蓝色
borderWidth
边框宽度,单位:像素
ui.form-name.singlelineinput-name.borderWidth=5 设置对象边框宽为5个像素
borderRadius
边框拐角弧度半径,单位:像素
ui.form-name.singlelineinput-name.borderRadius=8 设置对象边框拐角半径为8个像素
borderType
边框类型。支持0-Inset,1-Outset,2-Dotted,3-Solid,4-No_Border。ui.form-name.singlelineinput-name.borderType=4 设置对象无边框
backgroundColor背景色,颜色定义参看 控件对象ui.form-name.singlelineinput-name.backgroundColor=’#ff0000′ 设置背景为红色
backgroundColorType背景色类型:
0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle,5-Pure, 6-No_Color
ui.form-name.singlelineinput-name.backgroundColorType=4 设置form的背景颜色类型为Circle
readOnlyBackgroundColor只读时背景色ui.form-name.singlelineinput-name.readOnlyBackgroundColor=’#0000ff’ 修改只读时背景色为蓝色
editingBackgroundColor编辑时背景色name.editingBackgroundColor=’#ff0000′ 修改只读时背景色为红色
defaultInputMethod
默认输入法:0-Letter, 1-Number
ui.form-name.singlelineinput-name.defaultInputMethod=1 设置默认输入法为数字键盘
inputSyncEnabled输入同步,使能后内容更新后自动同步所有语言下的内容为最新。如果App中只有一种语言,可以忽略此属性ui.form-name.singlelineinput-name.inputSyncEnabled=1设置输入同步

方法


名称功能说明脚本例子
setText(string, index)设置语言环境为index时的文字标识:string为文字字符串,index为语言环境索引值。当通过service.setLanguage(index)设置对应的语言环境时,该文字字符串自动显示。ui.form-name.singlelineinput-name.setText(‘测试’, 1) 设置语言环境1下的文字标识为’测试’,当切换到语言环境1时,该标识自动显示替代之前的语言环境字符串
backspace()回退操作,删除最后一个字符ui.form-name.singlelineinput-name.backspace() 删除最后一个字符
append(text)追加字符串,参数text为字符串ui.form-name.singlelineinput-name.append(‘A’) 在最后面追加一个字符’A’
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.singlelineinput-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.singlelineinput-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on September 17, 2020

9.1.9.多行输入框-multilineinput #

描述


多行文本输入框,父对象为ui,无子对象

事件


onTextChange: 文本框文本发生变化时触发。

onEditFinish:当按下输入键盘OK按钮时触发。

onEditCancel:当按下输入键盘Cancel按钮时触发。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.multilineinput-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.multilineinput-name.visible=0 隐藏对象
text文本内容ui.form-name.multilineinput-name.text=’test’ 设置对象当前语言环境下的文本内容为test
autoScroll
如果输入文本超出输入框大小自动增加滑动条
ui.form-name.multilineinput-name.autoScroll=1 设置对象自动增加滑动条
readOnly
只读,如果为true,对象只能显示文本,无法输入
ui.form-name.multilineinput-name.readOnly=1 设置对象为只读
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.multilineinput-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息
textColor文字颜色, 颜色定义参看 控件对象ui.form-name.multilineinput-name.textColor=’#ff0000′ 设置文字颜色为红色
borderColor边框颜色,颜色定义参看 控件对象ui.form-name.multilineinput-name.borderColor=’#00ff00′ 设置边框为绿色
borderWidth
边框宽度,单位:像素
ui.form-name.multilineinput-name.borderWidth=5 设置对象边框宽为5个像素
borderRadius
边框拐角弧度半径,单位:像素
ui.form-name.multilineinput-name.borderRadius=8 设置对象边框拐角半径为8个像素
borderType
边框类型。支持0-Inset,1-Outset,2-Dotted,3-Solid,4-No_Border。ui.form-name.multilineinput-name.borderType=4 设置对象无边框
backgroundColor背景色,颜色定义参看 控件对象ui.form-name.multilineinput.backgroundColor=’#ff0000′ 设置背景为红色
backgroundColorType背景色类型:linear-1,linear-2,radial-1,radial-2, circle,pure, none可选ui.form-name.multilineinput-name.backgroundColorType=’circle’ 设置对象背景颜色类型为circle
readOnlyBackgroundColor只读时背景色,颜色定义参看 控件对象ui.form-name.multlineinput-name.readOnlyBackgroundColor=’#ff0000′ 设置输入框只读时背景色为红色
editingBackgroundColor编辑时背景色,颜色定义参看 控件对象ui.form-name.multilineinput-name.editingBackgroundColor=’#00ff00′ 设置输入框编辑时背景色为绿色
scrollBarColor
滑动条颜色,颜色定义参看 控件对象ui.form-name.multilineinput-name.scrollBarColor=’#ff0000′ 设置滚动条颜色为红色
scrollBarBackgroundColor
滑动条背景颜色,颜色定义参看 控件对象ui.form-name.multilineinput-name.scrollBarBackgroundColor=’#ff0000′ 设置滚动条背景为红色
scrollBarBackgroundColorType
滑动条背景颜色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.multilineinput-name.scrollBarbackgroundColorType=4 设置对象滑动条背景颜色类型为Circle
scrollBarWidth
滑动条宽度,单位:像素
ui.form-name.multilineinput-name.scrollBarWidth=20 设置对象滑动条宽度为20个像素
defaultInputMethod
默认输入法, 0-Letter,1-Number
ui.form-name.multilineinput-name.defaultInputMethod=1 设置默认输入法为数字键盘

方法


名称功能说明脚本例子
setText(string, index)设置语言环境为index时的文字标识:string为文字字符串,index为语言环境索引值。当通过service.setLanguage(index)设置对应的语言环境时,该文字字符串自动显示。ui.form-name.multilineinput-name.setText(‘测试’, 1) 设置语言环境1下的文字标识为’测试’,当切换到语言环境1时,该标识自动显示替代之前的语言环境字符串
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.multilineinput-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.multilineinput-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 20, 2020

9.1.10.条形标尺-rectgauge #

描述


条形标尺,又名刻度尺,父对象为ui,无子对象

事件


onValueChange: 条形标尺指示值变化时触发,函数定义:onValueChange(value), value为当前指示值。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果为false,控件被禁止ui.form-name.gauge-name.enabled=0 禁止标尺
visible可见:如果为true,对象可见,否则隐藏ui.form-name.gauge-name.visible=0 隐藏对象
layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.gauge-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.gauge-name.verbose=1 设置对象触发的事件有效时向设置ScriptMode的串口发送事件消息
font字体设置
style刻度显示风格, 支持0-Left, 1-Right,2-Left_Right 。ui.form-name.gauge-name.style=0 设置刻度显示在标尺左侧
majorTickCount主刻度数ui.form-name.gauge-name.majorTickCount=10 设置10个主刻度标识
tickMarkColor刻度颜色,颜色定义参看 控件对象ui.form-name.gauge-name.tickMarkColor=’#ff0000′ 设定刻度为红色
tickMarkLength刻度长度ui.form-name.gauge-name.tickMarkLength=8 设定刻度为8像素长
chunkMargin指示块间距ui.form-name.gauge-name.chunkMargin=2 设定指示块间距为2像素
chunkColor指示块颜色,颜色定义参看 控件对象ui.form-name.gauge-name.chunkColor=’#ff0000′ 设定指示块为红色
chunkColorType指示块颜色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.guage-name.chunkColorType=4 设置指示块颜色类型为Circle
textVisible文本可见ui.form-name.gauge-name.textVisible=0 隐藏文本
textColor文本颜色,颜色定义参看 控件对象ui.form-name.gauge-name.textColor=’#00ff00′ 设置文本为绿色
alarmEnabled警报使能ui.form-name.gauge-name.alarmEnabled=1 使能警报
alarmThreshold警报阈值ui.form-name.gauge-name.alarmThreshold=60 标尺值超过60按alarmColor定义颜色显示
alarmColor警报显示颜色,颜色定义参看 控件对象ui.form-name.gauge-name.alarmColor=’#ff0000′ 设置超过警报阈值时的指示块为红色
minimum
value的最小值
ui.form-name.gauge-name.minimum = 0 设定value的最小值为0
maximum
value的最大值
ui.form-name.gauge-name.maximum = 100 设定value的最大值为100
value
标尺指示位置的当前值,必须在{minimum, maximum}范围内
ui.form-name.gauge-name.value= 50 设定value的当前值为50

方法


名称功能说明脚本例子
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.gauge-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)
设置对象宽和高
ui.form-name.gauge-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 22, 2020

9.1.11.圆形标尺-RoundGauge #

描述


圆形标尺,又名仪表盘,父对象为ui,无子对象

事件


onValueChange: 仪表盘指示值变化时触发,函数定义:onValueChange(value), value为当前指示值。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果为false,禁止该控件。ui.form-name.gauge-name.enabled=0 禁止圆形标尺控件
visible可见:如果为true,对象可见,否则隐藏ui.form-name.gauge-name.visible=0 隐藏对象
layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.gauge-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.gauge-name.verbose=1 设置对象触发的事件有效时向通讯协议为scriptMode的串口发送事件消息
minimum
value的最小值
ui.form-name.gauge-name.minimum = 0 设定value的最小值为0
minimumVisiblevalue最小值可见,默认值为trueui.form-name.gauge-name.minimumVisible = false 设置最小值不可见
maximum
value的最大值
ui.form-name.gauge-name.maximum = 100 设定value的最大值为100
maximumVisiblevalue最大值可见,默认值为trueui.form-name.gauge-name.maximumVisible = false 设置最大值不可见
value
表针位置的当前值,必须在{minimum, maximum}范围内
ui.form-name.gauge-name.value= 50 设定value的当前值为50
alarmEnabled报警颜色使能:如果为true, 当值大于alarmThreshold时显示报警色ui.form-name.gauge-name.alarmEnabled=1 使能报警色
alarmThreshold报警门限值ui.form-name.gauge-name.alarmThreshold=80 设置报警门限为80
alarmColor报警色:颜色定义参看 控件对象ui.form-name.gauge-name.alarmColor=’#ff0000′ 设定报警色为红色
direction指针旋转方向:0-Clockwise 顺时针,1-CounterClockwise 逆时针ui.form-name.gauge-name.direction=0 设置指针按顺时针旋转
textVisible文字可见ui.form-name.gauge-name.textVisible=0 设置文字不可见
textColor文字颜色:颜色定义参看 控件对象ui.form-name.gauge-name.textColor=’#ff0000′ 设置文字为红色
tickMarkVisible刻度可见ui.form-name.gauge-name.tickMarkVisible=1 设置刻度可见
tickMarkColor刻度颜色:颜色定义参看 控件对象ui.form-name.gauge-name.tickMarkColor=’#ff0000′ 设置刻度为红色
tickMarkBackgroundColor刻度背景色:颜色定义参看 控件对象ui.form-name.gauge-name.tickMarkBackgroundColor=’#ff0000′ 设置刻度背景为红色
tickMarkBackgroundColorType刻度背景色类型:背景色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.gauge-name.tickMarkBackgroundColorType=1 设置刻度背景色类型为Linear_B
majorTickCount主刻度数ui.form-name.gauge-name.majorTickCount=10 设置显示10个主刻度
minorTickCount次刻度数ui.form-name.gauge-name.minorTickCount=2 设置每个主刻度显示2个次刻度
tickMarkLength刻度长度ui.form-name.gauge-name.tickMarkLength=10 设定刻度长度为10像素
tickMarkMargin刻度与外边框间距ui.form-name.gauge-name.tickMarkMargin=5 设定刻度与外边框间距为5像素
needleStartAngle
指针的起始角度,就是当value=minimum时,指针的位置角度,范围为0-360
ui.form-name.gauge-name.needleStartAngle=90 设定指针的起始角度为90度
needleSpanAngle
指针跨度,从起始角度起,指针可转动的角度范围,值为0-360
ui.form-name.gauge-name.needleSpanAngle=360 设定指针的跨度为360度
needleLength
指针长度,单位:像素
ui.form-name.gauge-name.needleLength=20 设定指针长度为20
needleInnerWidth
指针内侧宽度,单位:像素
ui.form-name.gauge-name.needleInnerWidth=8 设定指针内侧宽度为8
needleOuterWidth
指针外侧宽度,单位:像素
ui.form-name.gauge-name.needleOuterWidth=8 设定指针外侧宽度为8
needleColor
指针颜色,颜色定义参看 控件对象ui.form-name.gauge-name.needleColor=’#ff0000′ 设定指针为红色
needleColorType指针颜色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.gauge-name.needleColorType=1 设置指针颜色类型为Linear_B
pivotRadius
中枢圆的半径,单位:像素
ui.form-name.gauge-name.pivotRadius=8 设定中枢圆的半径为8
pivotColor
中枢圆的颜色,颜色定义参看 控件对象ui.form-name.gauge-name.pivotColor=’#ff0000′ 设定中枢圆为红色
pivotColorType中枢圆颜色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.gauge-name.pivotColorType=1 设置中枢圆颜色类型为Linear_B
borderRadius
外边界的圆角半径,单位:像素
ui.form-name.gauge-name.borderRadius=8 设定外边界圆角半径为8
borderWidth
外边界的宽度,单位:像素ui.form-name.gauge-name.borderWidth=8 设定外边界宽为8像素
borderColor
外边界颜色,颜色定义参看 控件对象ui.form-name.gauge-name.borderColor=’#ff0000′ 设定边界为红色
borderColorType边界颜色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.gauge-name.borderColorType=1 设置边界颜色类型为Linear_B
borderStartAngle
外边界起始角度,范围为0-360
ui.form-name.gauge-name.borderStartAngle=90 设定外边界起始角度为90度
borderSpanAngle外边界跨度,范围为0-360
ui.form-name.gauge-name.borderSpanAngle=180 设定外边界跨度为180度
backgroundImage
背景图片
ui.form-name.gauge-name.backgroundImage=’test.png’ 设定背景图片为资源文件test.png
backgroundColor
背景颜色,颜色定义参看 控件对象ui.form-name.gauge-name.backgroundColor=’#ff0000′ 设定背景为红色
backgroundColorType背景颜色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.gauge-name.borderColorType=6 设置无背景色

方法


名称功能说明脚本例子
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.gauge-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)
设置对象宽和高
ui.form-name.gauge-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on July 7, 2020

9.1.12.滑动尺-slider #

描述


滑动尺,父对象为ui,无子对象

事件


onValueChange: 当前滑动块移动时触发

触发函数定义:onValueChange(value),value表示当前滑动块的位置值。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.slider-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
font
字体

minimum
最小值
ui.form-name.slider-name.minimum=0 设置value最小值为0
maximum
最大值
ui.form-name.slider-name.maximum=100 设置value最大值为100
value
滑块位置值,必须在maximum和maximum之间
ui.form-name.slider-name.value=4 设置当前值为4
singleStep
滑动一次步长

pageStep
点击滑轨空白处,滑动块移动一次步长

visible可见:如果选中,对象可见,否则隐藏ui.form-name.slider-name.visible=0 隐藏对象
layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.slider-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件
orientation
方向,0-Horizontal,1-Vertical可选
ui.form-name.slider-name.orientation=1 设置为垂直显示的进度条
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.slider-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息
handleColor滑动块颜色,颜色定义参看 控件对象ui.form-name.slider-name.handleColor=’#ff0000′ 设置滑动块为红色
handleWidth
滑动块宽度,单位:像素
ui.form-name.slider-name.handleWidth=40 设置滑动块宽度为40
handleHeight
滑动块高度,单位:像素
ui.form-name.slider-name.handleHeight=30 设置滑动块高度为30
handleBorderColor滑动块边框颜色,颜色定义参看 控件对象ui.form-name.slider-name.handleBorderColor=’#ff0000′ 设置滑动块边框为红色
handleBorderWidth
滑动块边框宽度,单位:像素
ui.form-name.slider-name.borderWidth=5 设置对象边框宽为5个像素
handleBorderRadius
滑动块边框拐角弧度半径,单位:像素
ui.form-name.slider-name.borderRadius=8 设置对象边框拐角半径为8个像素
grooveColor轨道激活区颜色,颜色定义参看 控件对象ui.form-name.slider-name.grooveColor=’#ff0000′ 设置滑动轨道为红色
grooveDarkColor轨道非激活区颜色,颜色定义参看 控件对象ui.form-name.slider-name.grooveDarkColor=’#ff0000′ 设置滑动轨道非激活区为红色
grooveWidth
轨道宽度,单位:像素
ui.form-name.slider-name.grooveWidth=5 设置轨道宽为5个像素
grooveBorderColor
轨道边界颜色,颜色定义参看 控件对象ui.form-name.slider-name.grooveBorderColor=’#ff0000′ 设置滑动轨道边框为红色
grooveBorderWidth
轨道边框宽度,单位:像素
ui.form-name.slider-name.grooveBorderWidth=5 设置轨道边框宽为5个像素
grooveBorderRadius
轨道边框拐角弧度半径,单位:像素
ui.form-name.slider-name.grooveBorderRadius=8 设置进度块边框拐角半径为8个像素

方法


名称功能说明脚本例子
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.slider-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)
设置对象宽和高
ui.form-name.slider-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 22, 2020

9.1.13.进度条-progressbar #

描述


进度条,父对象为ui,无子对象

事件


onValueChange: 进度条当前值发生变化时触发

触发函数定义:onValueChange(value),value表示当前进度条的值。

onUserEvent: 接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.progressbar-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
font
字体

minimum
最小值
ui.form-name.progressbar-name.minimum=0 设置value最小值为0
maximum
最大值
ui.form-name.progressbar-name.maximum=100 设置value最大值为100
value
进度值,必须在maximum和maximum之间
ui.form-name.progressbar-name.value=4 设置进度当前值为4
visible可见:如果选中,对象可见,否则隐藏ui.form-name.progressbar-name.visible=0 隐藏对象
layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.progressbar-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件.
orientation
方向,0-Horizontal, 1-Vertical
ui.form-name.progressbar-name.orientation=1 设置为垂直显示的进度条
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.progressbar-name.verbose=1 设置对象触发的事件有效时向device.com0发送事件消息
textVisible进度标识文字可见ui.form-name.progressbar-name.textVisible=0 隐藏进度标识文字
textColor文字颜色,颜色定义参看 控件对象ui.form-name.progressbar-name.textColor=’#00ff00′ 设置文字颜色为绿色
textAlign
文字对齐方式: 0-Center, 1-Left,2-Right,3-Top,4-Bottomui.form-name.progressbar-name.textAlign=0 设置对象文本居中对齐
textFormat进度标识文字格式,值为:0-Percent, 1-Valueui.form-name.progressbar-name.textFormat=0 设置进度标识文字为百分比显示
borderColor边框颜色,颜色定义参看 控件对象ui.form-name.progressbar-name.borderColor=’#ff0000′ 设置边框为红色
borderWidth
边框宽度,单位:像素
ui.form-name.progressbar-name.borderWidth=5 设置对象边框宽为5个像素
borderRadius
边框拐角弧度半径,单位:像素
ui.form-name.progressbar-name.borderRadius=8 设置对象边框拐角半径为8个像素
borderType
边框类型:  0-Inset,1-Outset,2-Dotted,3-Solid,4-No_Border。ui.form-name.progressbar-name.borderType=4 设置对象无边框
backgroundColor背景色,颜色定义参看 控件对象ui.form-name.progressbar-name.backgroundColor=’#00ff00′ 设置背景为绿色
backgroundColorType背景色类型 0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle,5-Pure, 6-No_Colorui.form-name.progressbar-name.backgroundColorType=4 设置背景颜色类型为Circle
chunkColor进度块颜色,颜色定义参看 控件对象ui.form-name.progressbar-name.chunkColor=’#ff0000′ 设置进度块为红色
chunkColorType进度块背景色类型: 0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle,5-Pure, 6-No_Colorui.form-name.progressbar-name.chunkColorType=4 设置进度块颜色类型为Circle
chunkWidth
进度块宽度,单位:像素
ui.form-name.progressbar-name.chunkWidth=5 设置进度块宽为5个像素
chunkRadius
进度块拐角弧度半径,单位:像素
ui.form-name.progressbar-name.chunkRadius=8 设置进度块边框拐角半径为8个像素
chunkMargin
进度块与边框距离,单位:像素
ui.form-name.progressbar-name.chunkMargin=5 设置进度块与边框距离5个像素

方法


名称功能说明脚本例子
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.progressbar-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)
设置对象宽和高
ui.form-name.progressbar-name.resize(30,20) 设置对象宽30像素,高20像素
setText(text)设置用户自定义的文本显示代替默认的进度值
ui.form-name.progressbar-name.setText(‘Full100%’) 设置进度值文本显示为Full 100%
Last updated on May 22, 2020

9.1.14.圆形进度条-roundprogressbar #

描述


圆形进度条,父对象为ui,无子对象

事件


onValueChange: 进度条当前值发生变化时触发,触发函数定义:onValueChange(value),value表示当前进度条的值。

onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.progressbar-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.progressbar-name.visible=0 隐藏对象
font
字体

layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.progressbar-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件.
verbose事件通知:当触发条件满足时,ExpOS主动向device.com0发送事件消息。仅当选择device.com0通讯协议为script mode时适用。ui.form-name.progressbar-name.verbose=1 设置对象触发的事件有效时向device.com0发送事件消息
minimum
最小值
ui.form-name.progressbar-name.minimum=0 设置value最小值为0
maximum
最大值
ui.form-name.progressbar-name.maximum=100 设置value最大值为100
value
进度值,必须在maximum和maximum之间
ui.form-name.progressbar-name.value=4 设置进度当前值为4
textVisible
进度标识文字可见
ui.form-name.progressbar-name.textVisible=0 隐藏进度标识文字
textColor文字颜色,颜色定义参看 控件对象ui.form-name.progressbar-name.textColor=’#00ff00′ 设置文字颜色为绿色
textFormat文字格式:0-Percent百分比显示,1-Value实际值显示ui.form-name.progressbar-name.textFormat=0 设置百分比显示进度
style进度条显示风格:值为0-Donut, 1-Pieui.form-name.progressbar-name.textFormat=0 设置显示风格为donut
grooveBackgroundColor轨道背景颜色,颜色定义参看 控件对象ui.form-name.progressbar-name.grooveBackgroundColor=’#ff0000′ 设置轨道背景为红色
grooveBackgroundColorType轨道背景色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.progressbar-name.grooveBackgroundColorType=0 设置轨道背景颜色类型为Linear_A
grooveWidth
轨道宽度,单位:像素
ui.form-name.progressbar-name.grooveWidth=5 设置对象轨道宽为5个像素
chunkColor进度块颜色,颜色定义参看 控件对象ui.form-name.progressbar-name.chunkColor=’#ff0000′ 设置进度块为红色
chunkColorType进度块颜色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.progressbar-name.chunkColorType=0 设置进度块颜色类型为Linear_A
chunkWidth
进度块宽度,单位:像素
ui.form-name.progressbar-name.chunkWidth=5 设置进度块宽为5个像素
chunkCapType进度块头部类型:0-Flat平头, 1-Round圆头ui.form-name.progressbar-name.chunkCapType=1 设置进度块头部为圆形

方法


名称功能说明脚本例子
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.progressbar-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)
设置对象宽和高
ui.form-name.progressbar-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 22, 2020

9.1.15.段式数字-segmentnumber #

描述


段式数字,父对象为ui,无子对象

事件


onTextChange: 显示的数字发生变化时触发,函数定义:onTextChange(text), text为当前显示数字值。

onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.segmentnumber-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.segmentnumber-name.visible=0 隐藏对象
layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.segmentnumber-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件
digitCount
数字位数
ui.form-name.segmentnumber-name.DigitCount=5 设置显示的数字位数为5位
style
数字风格,0-Outline,1-Filled,2-Flat。
ui.form-name.segmentnumber-name.style=2 设置对象数字显示为平坦风格
text数字值ui.form-name.segmentnumber-name.text=’1234′ 设置对象的显示内容为数字1234
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.segmentnumber-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息
textColor文字颜色,颜色定义参看 控件对象ui.form-name.segmentnumber-name.textColor=’#0000ff’ 设置字体为蓝色
textAlign
文字对齐方式。0-Center, 1-Left,2-Right,3-Top,4-Bottomui.form-name.segmentnumber-name.textAlign=0 设置对象文本居中对齐
borderColor边框颜色,颜色定义参看 控件对象ui.form-name.segmentnumber-name.borderColor=’#ff0000′ 设置边框颜色为红色
borderWidth
边框宽度,单位:像素
ui.form-name.segmentnumber-name.borderWidth=5 设置对象边框宽为5个像素
borderRadius
边框拐角弧度半径,单位:像素
ui.form-name.segmentnumber-name.borderRadius=8 设置对象边框拐角半径为8个像素
borderType
边框类型:0-Inset,1-Outset,2-Dotted,3-Solid,4-No_Border。ui.form-name.segmentnumber-name.borderType=4 设置对象无边框
backgroundColor背景色
backgroundColorType背景色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.segmentnumber-name.backgroundColorType=4 设置对象背景颜色类型为circle

方法


名称功能说明脚本例子
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.segmentnumber-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)
设置对象宽和高
ui.form-name.segmentnumber-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 22, 2020

9.1.16.时钟显示-clock #

描述


时钟显示,根据硬件RTC时间,自动刷新显示时间,每秒刷新一次,父对象为ui,无子对象

事件


onAlarm: 设置的闹铃到点时触发,函数定义:onAlarm(time), time为闹铃设置时间。

onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.clock-name.enabled=0 禁止对象
geometry几何尺寸:定义页面的原点坐标(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.clock-name.visible=0 隐藏对象
layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.clock-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件
displayMode显示模式:0-Time, 1-Date
ui.form-name.clock-name.displayMode=0 设置显示时间
style
显示数字风格:0-Outline,1-Filled,2-Flat
ui.form-name.clock-name.style=2 设置对象数字显示为平坦风格
textColor文字颜色,颜色定义参看 控件对象ui.form-name.clock-name.textColor=’#ff0000′ 设置对象数字为红色
timeFormat
时间显示格式: 0-HH_MM_SS(显示秒),1-HH_MM(不显示秒)可选
ui.form-name.clock-name.timeFormat=1 设置对象不显示秒
timezone时区(默认为0-UTC)ui.form-name.clock-name.timezone=8 设置时区为东8区,北京时间
alarm
闹钟时间
ui.form-name.clock-name.alarm=“12:00:00” 设置闹钟为12:00:00
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.clock-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息

方法


名称功能说明脚本例子
update()立即刷新时间,适用于修改了RTC时钟后立即刷新时间显示ui.form-name.clock-name.update()
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.clock-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)
设置对象宽和高
ui.form-name.clock-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on May 22, 2020

9.1.17.复选框-checkbox #

描述


复选框,父对象为ui,无子对象

事件


onCheck: 复选框选中时触发,触发函数定义:onCheck()

onUncheck:复选框取消选中时触发,触发函数定义:onUncheck()

onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.checkbox-name.enabled=0 禁止对象
checked锁定:如果勾选值为true, 如果未勾选值为falseui.form-name.checkbox-name.checked=1 设置选中状态
geometry几何尺寸:对象的坐标位置(X, Y),长和宽
font
字体类型,风格和尺寸

visible可见:如果选中,对象可见,否则隐藏ui.form-name.checkbox-name.visible=0 隐藏对象
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.checkbox-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息
text
文字标识
ui.form-name.checkbox-name.text=”test” 设置对象当前语言环境下文字标识为”test”
textColor文字颜色,颜色定义参看 控件对象ui.form-name.checkbox-name.textColor=’#ff0000′ 设置对象文字为红色
textAlign
文字对齐方式。0-Center, 1-Left,2-Right,3-Top,4-Bottomui.form-name.checkbox-name.textAlign=0 设置对象文本居中对齐
spacingWidth
选择框与文字标识的距离,单位:像素
ui.form-name.checkbox-name.spacingWidth=5 设置选择框与文字标识距离5个像素
indicatorColor选中时的颜色,黑(black)和白(white)可选
indicatorbackgroundColor选择框背景色,颜色定义参看 控件对象ui.form-name.checkbox-name.indicatorBackgroundColor=’#ff0000′ 设置选择框背景为红色
indicatorSize
选择框尺寸,单位:像素
ui.form-name.checkbox-name.indicatorSize=25 设置对象选择框宽大小为25个像素
indicatorBorderWidth
选择框边框宽度,单位:像素
ui.form-name.checkbox-name.indicatorBorderWidth=2 设置选择框边框宽度为2个像素
indicatorBorderRadius
选择框边框拐角弧度半径,单位:像素
ui.form-name.checkbox-name.indicatorBorderRadius=8 设置选择框边框拐角半径为8个像素
indicatorBorderColor选择框边框颜色,颜色定义参看 控件对象ui.form-name.checkbox-name.indicatorBorderColor=’#ff0000′ 设置选择框边框为红色

方法


名称功能说明脚本例子
setText(string, index)设置语言环境为index时的文字标识:string为文字字符串,index为语言环境索引值。当通过service.setLanguage(index)设置对应的语言环境时,该文字字符串自动显示。ui.form-name.checkbox-name.setText(‘测试’, 1) 设置语言环境1下的文字标识为’测试’,当切换到语言环境1时,该标识自动显示替代之前的语言环境字符串
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.checkbox-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)
设置对象宽和高
ui.form-name.checkbox-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on April 30, 2020

9.1.18.下拉框-combobox #

描述


下拉框,父对象为ui,无子对象

事件


onIndexChange: 选中某个下拉选项时触发,触发函数定义:onIndexChange(index), index是当前选中的索引号

onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


borderRadius

名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.combobox-name.enabled=0 禁止对象
geometry几何尺寸:对象的坐标位置(X, Y),长和宽
font
字体类型,风格和尺寸

visible可见:如果选中,对象可见,否则隐藏ui.form-name.combobox-name.visible=0 隐藏对象
layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.combobox-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.combobox-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息
textColor文字颜色
textAlign
文字对齐方式:0-Center, 1-Left,2-Right,3-Top,4-Bottomui.form-name.combobox-name.textAlign=0 设置对象文本居中对齐
backgroundColor背景颜色,颜色定义参看 控件对象ui.form-name.combobox-name.backgroundColor=”#ff0000″ 设置背景为红色
backgroundColorType
背景色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.combobox-name.backgroundColorType=5 设置对象背景色为纯色
borderColor边框背景色,颜色定义参看 控件对象ui.form-name.combobox-name.borderColor=”#ff0000″ 设置边框为红色
borderWidth
边框宽度,单位:像素
ui.form-name.combobox-name.borderWidth=2 设置对象边框宽度为2像素
borderRadius
边框拐角弧度半径,单位:像素
ui.form-name.combobox-name.borderRadius=8 设置选择框边框拐角半径为8个像素
borderType边框类型:0-Inset,1-Outset,2-Dotted,3-Solid,4-No_Border。ui.form-name.combobox-name.borderType=0 设置对象边框类型为inset
listTextColor
下拉选项字体颜色,颜色定义参看 控件对象
listBackgroundColor下拉选项背景颜色,颜色定义参看 控件对象
listBorderColor
下拉边框颜色,颜色定义参看 控件对象
listSelectionColor
下拉选项被选中时颜色,颜色定义参看 控件对象
listBorderWidth
下拉边框宽度,单位:像素
ui.form-name.combobox-name.listBorderWidth=2 设置对象下拉边框宽度为2像素
listBorderRadius
下拉边框拐角弧度半径,单位:像素
ui.form-name.combobox-name.listBorderRadius=8 设置下拉边框拐角半径为8个像素
list
下拉选项列表
ui.form-name.combobox-name.list=”option1, option2, option3, option4″ 设置当前语言环境下的下拉选项为4项,显示为option1, option2,option3, option4
index
索引值
ui.form-name.combobox-name.index=2 设置下拉列表的当前索引值为2
currentText
当前显示的文字
该属性是只读,不能修改

方法


名称功能说明脚本例子
addItemToList(name, index)添加下拉选项:添加下拉选项到指定的索引位置,如果不传index参数,添加到选项列表最后。
ui.form-name.combobox-name.addItemToList(“optionX”, 1) 添加名称为optionX的选项到索引位置1 ui.form-name.combobox-name.addItemToList(“optionX”) 添加名称为optionX的选项到选项列表末尾
setListText(string, index)设置语言环境为index时的下拉文字标识:string为文字字符串,index为语言环境索引值。当通过service.setLanguage(index)设置对应的语言环境时,该文字字符串自动显示。ui.form-name.checkbox-name.setText(‘选项1,选项2’, 1) 设置语言环境1下的下拉列表的两个选项:’选项1’和选项2,当切换到语言环境1时,该标识自动显示替代之前的语言环境字符串
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.combobox-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.combobox-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on April 30, 2020

9.1.19.开关-switch #

描述


开关,父对象为ui,无子对象

事件


onCheck: 开启时触发,触发函数定义:onCheck()

onUncheck:关闭时触发,触发函数定义:onUncheck()

onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.switch-name.enabled=0 禁止对象
geometry几何尺寸:对象的坐标位置(X, Y),长和宽
font
字体类型,风格和尺寸

visible可见:如果选中,对象可见,否则隐藏ui.form-name.switch-name.visible=0 隐藏对象
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.switch-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息
style显示风格,支持0-Round,1-Rect
ui.form-name.switch-name.style=0 设置显示风格为圆角开关
checked设置开关状态,如果为true,开关开启,否则关闭ui.form-name.switch-name.checked=1 设置开关状态为开启
textVisible
文字标识可见
ui.form-name.switch-name.textVisible=0 隐藏文字标识
textOnColor开启时文字颜色,颜色定义参看 控件对象ui.form-name.switch-name.textOnColor=’#0000ff’ 开启时文字为蓝色
textOffColor关闭时文字颜色,颜色定义参看 控件对象ui.form-name.switch-name.textOffColor=’#ff0000′ 关闭时文字为蓝色
onText开启时文字标识ui.form-name.switch-name.onText=’test’ 在当前语言环境下开启时显示文字test
offText关闭时文字标识ui.form-name.switch-name.offText=’test’ 在当前语言环境下关闭时显示文字test
handleOnColor开启时滑块颜色,颜色定义参看 控件对象ui.form-name.switch-name.handleOnColor=’#0000ff’ 开启时滑块颜色为蓝色
handleOffColor关闭时滑块颜色,颜色定义参看 控件对象ui.form-name.switch-name.handleOffColor=’#ff0000′ 关闭时滑块颜色为红色
handleColorType滑块颜色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.switch-name.handleColorType=4 设置滑块颜色类型为Circle
handleMargin滑块间距ui.form-name.switch-name.handleMargin=2 设置滑块与轨道的间距为2像素
grooveOnColor开启时轨道颜色,颜色定义参看 控件对象ui.form-name.switch-name.grooveOnColor=’#0000ff’ 开启时轨道颜色为蓝色
grooveOffColor关闭时轨道颜色,颜色定义参看 控件对象ui.form-name.switch-name.grooveOffColor=’#00ff00′ 关闭时轨道颜色为绿色
grooveColorType轨道颜色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.switch-name.grooveColorType=4 设置轨道颜色类型为Circle
grooveHeightAdjustable
轨道高度可调ui.form-name.switch-name.grooveHeightAdjustable=1 设置轨道高度可调
grooveHeight
轨道高度ui.form-name.switch-name.grooveHeight=10 设置轨道高度为10像素
borderOnly
只显示轨道边框,轨道内部不填充颜色ui.form-name.switch-name.borderOnly=1 设置轨道只显示边框
borderWidth轨道边框宽度ui.form-name.switch-name.borderWidth=3 设置显示边框宽度为3像素

方法


名称功能说明脚本例子
setOnText(string, index)设置语言环境为index时的开启文字标识:string为文字字符串,index为语言环境索引值。当通过service.setLanguage(index)设置对应的语言环境时,该文字字符串自动显示。ui.form-name.switch-name.setOnText(‘开’, 1) 设置语言环境1下的开启时文字标识为’开’,当切换到语言环境1时,该标识自动显示替代之前的语言环境字符串
setOffText(string, index)设置语言环境为index时的关闭文字标识:string为文字字符串,index为语言环境索引值。当通过service.setLanguage(index)设置对应的语言环境时,该文字字符串自动显示。ui.form-name.switch-name.setOffText(‘开’, 1) 设置语言环境1下的关闭时文字标识为’开’,当切换到语言环境1时,该标识自动显示替代之前的语言环境字符串
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.switch-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.switch-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on April 30, 2020

9.1.20.波形图-plot #

描述


波形图,父对象为ui,无子对象

事件


onLoad: 波形图加载时触发,函数定义:onLoad(), 无参数。

onRefresh: 波形图刷新时触发,函数定义: onRefresh(), 无参数, 波形可定义按时间周期定时自动刷新,或者手动刷新。

onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果为false,控件被禁止ui.form-name.plot-name.enabled=0 禁止对象
visible可见:如果为true,对象可见,否则隐藏ui.form-name.plot-name.visible=0 隐藏对象
layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.plot-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.plot-name.verbose=1 设置对象触发的事件有效时向设置ScriptMode的串口发送事件消息
font字体设置
channelCount波形曲线数量ui.form-name.plot-name.channelCount=4 设置4条波形曲线显示
lineWeight线条粗细
ui.form-name.plot-name.lineWeight=2 设置曲线粗细为2个像素
backbroundColorEnabled使能背景颜色,颜色由属性backgroundColor定义ui.form-name.plot-name.backgroundColorEnabled= 0 不显示波形背景颜色
backgroundColor背景颜色,颜色定义参看 控件对象ui.form-name.plot-name.backgroundColor=’#ff0000′ 设定波形背景为红色
backgroundColorType背景色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.plot-name.backgroundColorType=4 设置背景颜色类型为Circle
textColor字体颜色,颜色定义参看 控件对象ui.form-name.plot-name.textColor=’#ff0000′ 设定坐标字体为红色
textVisible字体可见ui.form-name.plot-name.textVisible=0 隐藏坐标字体
gridlineColor网格颜色,颜色定义参看 控件对象ui.form-name.plot-name.gridlineColor=’#ff0000′ 设定网格为红色
gridlineVisible网格可见ui.form-name.plot-name.gridlineVisible=0 隐藏网格
tickMarkLength
主刻度长度,次刻度长度为主刻度2/3,单位:像素ui.form-name.plot-name.tickMarkLength=20 设置主刻度长度为20像素
xTickColorX轴刻度颜色,颜色定义参看 控件对象ui.form-name.plot-name.xTickColor=’#ff0000′ 设定X轴刻度为红色
xLeftTickValueX轴左刻度值ui.form-name.plot-name.xLeftTickValue=0 设定X轴左刻度值为0
xRightTickValueX轴右刻度值ui.form-name.plot-name.xRightTickValue=10 设定X轴右刻度值为10
xMajorTickCountX轴主刻度数ui.form-name.plot-name.xMajorTickCount=5 设定X轴主刻度为5个
xMinorTickCountX轴次刻度数ui.form-name.plot-name.xMinorrTickCount=10 设定X轴次刻度为10个
yTickColorY轴刻度颜色,颜色定义参看 控件对象ui.form-name.plot-name.yTickColor=’#ff0000′ 设定Y轴刻度为红色
yLowerTickValueY轴下刻度值ui.form-name.plot-name.yLowerTickValue=0 设定Y轴下刻度值为0
yUpperTickValueY轴上刻度值ui.form-name.plot-name.yUpperTickValue=10 设定Y轴上刻度值为10
yMajorTickCountY轴主刻度数ui.form-name.plot-name.yMajorTickCount=5 设定Y轴主刻度为5个
yMinorTickCountY轴次刻度数ui.form-name.plot-name.yMinorrTickCount=10 设定Y轴次刻度为10个
tickPerStep步长,每刷新一个数据的X轴移动距离,单位:一个X轴次刻度ui.form-name.plot-name.tickPerCount=0.5 每刷新一个数据,曲线X轴上移动半个次刻度
refreshMode波形刷新模式:0-Shift_Forward(正向移动), 1-Shift_Backward(反向移动), 2-Replace_Forward(正向替代),3-Replace_Backward(反向替代)ui.form-name.plot-name.refreshMode=0
波形正向移动刷新
autoRefresh自动刷新使能,刷新间隔由属性autoRefreshInterval定义ui.form-name.plot-name.autoRefresh=1
使能自动刷新模式
autoRefreshInterval自动刷新时间间隔,单位为毫秒ui.form-name.plot-name.autoRefreshInterval=100
自动刷新间隔为100毫秒

方法


名称功能说明脚本例子
setChannelColor(channel, color);设置曲线颜色,channel表示曲线的通道号,color定义参看颜色定义参看 控件对象。该方法一般在onLoad事件函数中调用初始化各曲线颜色。
ui.form-name.plot-name.setChannelColor(0, ‘#00ff00’)
设置曲线0的颜色为绿色
setChannelVisible(channel, visible);设置曲线可见性,channel表示曲线的通道号,visible表示可见性:0-隐藏,1-可见。ui.form-name.plot-name.setChannelVisible(2, 0)
隐藏曲线2的显示
setData(c0, c1, …)设置曲线的Y轴值,参数可变,c0表示通道0,c1表示通道1,以此类推。所有设置的值将缓存,直到调用refresh()方法或者自动刷新曲线时,才一次性按先入先出方式读取刷新到屏幕。ui.form-name.plot-name.setData(8, 12) 设置曲线0和1的Y轴值分别为8和12,未明确设置的曲线将缓存与上一次相等的值。
refresh()读取缓存的所有曲线值刷新到屏幕ui.form-name.plot-name.refresh() 刷新曲线显示
clear()
清除当前显示的所有通道曲线ui.form-name.plot-name.clear() 清除当前显示的所有通道曲线
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.plot-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.plot-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on April 30, 2020

9.1.21.指示灯-led #

描述


LED指示灯,父对象为ui,无子对象

事件


onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.led-name.enabled=0 禁止对象
geometry几何尺寸:对象的坐标位置(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.led-name.visible=0 隐藏对象
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.led-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息
borderColor边界颜色,颜色定义参看 控件对象ui.form-name.led-name.borderColor=’#0000ff’ 设置LED灯边界为蓝色
onColor开启时LED颜色,颜色定义参看 控件对象ui.form-name.led-name.onColor=’#ff0000′ 开启时LED为红色
offColor关闭时LED颜色,颜色定义参看 控件对象ui.form-name.led-name.offColor=’#000000′ 关闭时led为黑色
blinkInterval
闪烁间隔,单位:msui.form-name.led-name.blinkInterval=500 设置LED闪烁间隔500ms
stateLED的状态:0-Off,1-On,2-Blinkui.form-name.led-name.state=2 设置LED为闪烁状态

方法


名称功能说明脚本例子
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.led-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)
设置对象宽和高
ui.form-name.led-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on April 30, 2020

9.1.22.形状-shape #

描述


形状,父对象为ui,无子对象

事件


onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.shape-name.enabled=0 禁止对象
geometry几何尺寸:对象的坐标位置(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.shape-name.visible=0 隐藏对象
type类型:0-Line,1-Rectangle,2-Ellipse,3-Triangleui.form-name.shape-name.type=0 设置形状为线
lineEndAStyle线端点A风格:0-No_Style, 1-Arrow, 2-Square, 3-Circleui.form-name.shape-name.lineEndAStyle=1 设置端点A为箭头
lineEndBStyle线端点B风格:0-No_Style, 1-Arrow, 2-Square, 3-Circleui.form-name.shape-name.lineEndBStyle=1 设置端点B为箭头
cornerRadius圆角半径,单位:像素ui.form-name.shape-name.cornerRadius=10 设置圆角半径为10像素
direction方向:0-Clock_12, 1-Clock_3, 2-Clock_6, 3-Clock_9ui.form-name.shape-name.direction=1 设置图形的方向为3点种方向
lineStyle线风格:0-No_Pen, 1-Solid, 2-Dash, 3-Dot, 4-Dash-Dot, 5-DashDotDotui.form-name.shape-name.lineStyle=1 设置图形线为实线
lineWeight线粗,单位:像素ui.form-name.shape-name.lineWeight=10 设置线粗10像素
lineColor线颜色,颜色定义参看 控件对象ui.form-name.shape-name.lineColor=’#0000ff’ 设置线为蓝色
fillingColor填充颜色,颜色定义参看 控件对象ui.form-name.shape-name.fillingColor=’#ff0000′ 设置填充色为红色
fillingColorType填充色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Radial_Center, 5-Pure, 6-No_Color可选ui.form-name.shape-name.fillingColorType=0 设置填充色类型为Linear_A
antiAliasing反锯齿显示ui.form-name.shape-name.antiAliasing=1 使能反锯齿显示
effect
显示效果:0-None, 1-Shadow, 2-Blurui.form-name.shape-name.effect=1 显示效果为Shadow
blurRadius模糊半径ui.form-name.shape-name.blurRadius=2 设置模糊半径为2

方法


名称功能说明脚本例子
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.shape-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)
设置对象宽和高
ui.form-name.shape-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on April 30, 2020

9.1.23.表格-Table #

描述


形状,父对象为ui,无子对象

事件


onItemClicked: 单元格被点击时触发(单元格必须有内容才触发!)触发函数定义:onItemClicked(row, column, text),row表示行,column表示列,text表示当前单元格的文字。

onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.table-name.enabled=0 禁止对象
geometry几何尺寸:对象的坐标位置(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.table-name.visible=0 隐藏对象
rowCount行数
ui.form-name.table-name.rowCount=3 设置行数为3
columnCount列数
ui.form-name.table-name.columnCount=4 设置列数为4
columnLabel列标签ui.form-name.table-name.columnLabel=’aaa,bbb,ccc’ 设置列标签,用逗号分隔每列
rowLabel行标签ui.form-name.table-name.rowLabel=’aaa,bbb,ccc’ 设置行标签,用逗号分隔每行
rowHeaderVisible行表头可见ui.form-name.table-name.rowHeaderVisible=false 隐藏行表头
columnHeaderVisible列表头可见
ui.form-name.table-name.columnHeaderVisible=false 隐藏列表头
rowWrapContent行高适应内容ui.form-name.table-name.rowWrapContent=true 每一行的高度按内容高度自适应
columnWrapContent列宽适应内容
ui.form-name.table-name.columnWrapContent=true 每一列的宽度按内容宽度自适应
headerTextColor表头文字颜色
ui.form-name.table-name.headerTextColor=’#ff0000′ 设置表头文字为红色
headerBackgroundColor表头背景颜色
ui.form-name.table-name.headerBackgroundColor=’#0000ff’ 设置表头背景颜色为蓝色
headerBackgroundColorType表头背景色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.table-name.headerBackgroundColorType=4 设置表头的背景颜色类型为Circle
textAlign文字对齐方式: 0-Center, 1-Left,2-Right,3-Top,4-Bottomui.form-name.table-name.textAlign=0 设置表格文本居中对齐
textColor文字颜色, 颜色定义参看 控件对象ui.form-name.table-name.textColor=’#ff0000′ 设置文字颜色为红色
backgroundColor背景色,颜色定义参看 控件对象ui.form-name.table-name.backgroundColor=’#0000ff’ 设置背景色为蓝色
backgroundColorType背景色类型:0-Linear_A, 1-Linear_B, 2-Radial_A, 3-Radial_B, 4-Circle, 5-Pure, 6-No_Color可选ui.form-name.table-name.backgroundColorType=4 设置表格背景颜色类型为Circle
borderColor边框颜色,颜色定义参看 控件对象ui.form-name.table-name.borderColor=’#ff0000′ 设置边框颜色为红色
borderWidth边框宽度,单位:像素ui.form-name.table-name.borderWidth=5 设置边框宽为5个像素
borderRadius边框拐角弧度半径,单位:像素ui.form-name.table-name.borderRadius=8 设置边框拐角半径为8个像素
borderType边框类型: 0-Solid,1-Dotted,2-No_Borderui.form-name.table-name.borderType=2设置无边框

方法


名称功能说明脚本例子
setItemTextColor(row, column, color)
设置单元格的文字颜色
ui.form-name.table-name.setItemTextColor(0, 2, ‘#ff0000’) 设置第0行,第2列文字颜色为红色
setItemBackgroundColor(row, column, color)
设置单元格的背景颜色
ui.form-name.table-name.setItemBackgroundColor(0, 2, ‘#0000ff’) 设置第0行,第2列背景颜色为蓝色
getItemText(row, column)获取单元格内容var text = ui.form-name.table-name.getItemText(0, 2) 获取第0行,第2列的文字
setItem(row, column, text)设置单元格内容:设置第row行,第column列文字为text, 注意行和列的索引都从0开始ui.form-name.table-name.setItem(0, 2, ‘abc’) 设置第0行,第2列的文字为abc
setRowItem(row, text)设置整行内容:row为行索引,text字符串,中间用逗号分隔每列的内容ui.form-name.table-name.setRowItem(0, ‘aaa,bbb,ccc’) 设置第0行的内容为aaa bbb ccc
setColumnWidth(column, width)设置某列的宽度:column 为列索引,width为宽度,单位像素ui.form-name.table-name.setColumnWidth(3, 40) 设置索引为3的列宽度为40像素
setRowHeight(row, height)设置某行的高度:row 为行索引,height为高度,单位像素
ui.form-name.table-name.setRowHeight(2, 30) 设置索引为2的行高度为30像素
getRowHeaderWidth()获取行表头的宽度var width = ui.form-name.table-name.getRowHeaderWidth(); 获取行表头宽度
getColumnHeaderHeight()获取列表头的高度var height = ui.form-name.table-name.getColumnHeaderHeight() 获取列表头高度
insertRow(row)在指定位置插入一个空行ui.form-name.table-name.insertRow(0) 在第0行插入一个空行
insertRowItem(row, text)
在指定位置插入一行并填充内容
ui.form-name.table-name.insertRowItem(2, ‘aaa,bbb,ccc’) 在第2行插入一个行并填充内容
removeRow(row)删除一行:row为行索引ui.form-name.table-name.removeRow(4)
删除索引为4的行
currentRow()
获取当前选中的行索引
var row = currentRow() 返回当前选中的行索引
currentColumn()
获取当前选中的列索引
var col = currentColumn() 返回当前选中的列索引
clearContents()清除表格所有单元格内容(不包含表头标签)ui.form-name.table-name.clearContents() 清除表格所有单元格内容
clear()清除表格所有内容,包含表头自定义的标签ui.form-name.table-name.clearContents() 清除表格所有内容
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.table-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.table-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on April 6, 2020

9.1.24.二维码-QRCode #

描述


二维码,父对象为ui,无子对象

事件


onUserEvent:接收自定义事件,当订阅了某自定义事件,通过service.emitEvent(name, value)广播时触发。

属性


名称功能说明脚本例子
enabled使能:如果选中,对象处于激活状态,否则处于“禁止”状态,对所有触摸操作无反应。ui.form-name.qrcode-name.enabled=0 禁止对象
geometry几何尺寸:对象的坐标位置(X, Y),长和宽
visible可见:如果选中,对象可见,否则隐藏ui.form-name.qrcode-name.visible=0 隐藏对象
layer图层:显示图层,值为0-Bottom_Layer, 1-Top_Layer.ui.form-name.qrcode-name.layer=0 将控件置于显示底层,如果其他top层的控件与该控件重合,将覆盖该控件
textColor文字颜色ui.form-name.qrcode-name.textColor=”#0000ff” 设置背景为蓝色
backgroundColor背景颜色,颜色定义参看 控件对象ui.form-name.qrcode-name.backgroundColor=”#ff0000″ 设置背景为红色
correctionLevel
设置容错率,值为 0-Level_L, 1-Level_M, 2-Level_Q, 3-Level_H
ui.form-name.qrcode-name.correctionLevel=3 设置容错率为3 (Level_H)最高容错率
kanjiMode
使能日文编码(双字节编码)
ui.form-name.qrcode-name.kanjiMode=1 使能日文编码
logo
标志
ui.form-name.qrcode-name.logo=”logo.png” 设置二维码中心显示的标志为图片logo.png
text
二维码表示的文字
ui.form-name.qrcode-name.text=”wareexpress.com” 设置二维码表示的文字为 “wareexpress.com”

方法


名称功能说明脚本例子
move(x,y)移动对象:将对象移动到(x,y)坐标位置,坐标系的原点在屏幕的左上角。ui.form-name.qrcode-name.move(10,10) 移动对象到坐标(10,10)
resize(width, height)设置对象宽和高ui.form-name.qrcode-name.resize(30,20) 设置对象宽30像素,高20像素

Last updated on April 6, 2020

9.1.25.定时器-timer #

描述


定时器,父对象为ui,无子对象

事件


onTimeout: 定时时间到时触发,函数定义:onTimeout(counter), counter为timeout发生的次数。

属性


名称功能说明脚本例子
enabled使能:如果为true,定时器开始工作并触发timeout事件,否则定时器停止ui.form-name.timer-name.enabled=0 停止计时器
interval
timeout事件触发的时间间隔,单位:毫秒(ms)
ui.form-name.timer-name.interval=500 设置定时器触发间隔为500ms
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。ui.form-name.timer-name.verbose=1 设置对象触发的事件有效时向串口发送事件消息

方法


名称功能说明脚本例子
start启动定时器 – 不带参数,timeout事件无限循环发生,直到调用stop()方法或者属性enabled=0是才停止; – 带一个参数,表示定时器timeout的次数,到达该次数后,定时器自动停止。ui.form-name.timer-name.start(10) 启动定时器,10次timeout后自动停止 ui.form-name.timer-name.start() 启动定时器,
stop
停止定时器
ui.form-name.timer-name.stop() 停止定时器

Last updated on April 30, 2020

9.1.26.文件-file #

描述


文件,父对象为form,不可见,为功能性控件,无子对象。

事件


属性


名称功能说明脚本例子
path文件路径,用户可以访问/user目录下的板载存储空间,目前为48MB。如果需要访问U盘,也可设置为U盘路径ui.form-name.file-name.path=’/user/test.txt’ 设置文件路径为/user/test.txt
mode
文件打开模式,值为整型(0-ReadWrite, 1-WriteOnly,  2-Append),默认值为 0
ui.form-name.file-name.mode=0 设置打开模式为可读可写
encoding
文件操作的字符编码,支持如下编码: “UTF-8”, “GBK”, “GB2312”, “gb2312.1980-0”, “gbk-0″,”ISO-8859-1”, “latin1”, “CP819”, “IBM819”, “iso-ir-100”, “csISOLatin1”, “ISO-8859-15”, “latin9”, “UTF-32LE”, “UTF-32BE”, “UTF-32”, “UTF-16LE”, “UTF-16BE”, “UTF-16”, “mulelao-1”, “roman8”, “hp-roman8”, “csHPRoman8”, “TIS-620”, “ISO 8859-11”, “WINSAMI2”, “WS2”, “Apple Roman”, “macintosh”, “MacRoman”, “windows-1258”, “CP1258”, “windows-1257”, “CP1257”, “windows-1256”, “CP1256”, “windows-1255”, “CP1255”, “windows-1254”, “CP1254”, “windows-1253”, “CP1253”, “windows-1252”, “CP1252”, “windows-1251”, “CP1251”, “windows-1250”, “CP1250”, “IBM866”, “CP866”, “csIBM866”, “IBM874”, “CP874”, “IBM850”, “CP850”, “csPC850Multilingual”, “ISO-8859-16”, “iso-ir-226”, “latin10”, “ISO-8859-14”, “iso-ir-199”, “latin8”, “iso-celtic”, “ISO-8859-13”, “ISO-8859-10”, “iso-ir-157”, “latin6”, “ISO-8859-10:1992”, “csISOLatin6”, “ISO-8859-9”, “iso-ir-148”, “latin5”, “csISOLatin5”, “ISO-8859-8”, “ISO 8859-8-I”, “iso-ir-138”, “hebrew”, “csISOLatinHebrew”, “ISO-8859-7”, “ECMA-118”, “greek”, “iso-ir-126”, “csISOLatinGreek”, “ISO-8859-6”, “ISO-8859-6-I”, “ECMA-114”, “ASMO-708”, “arabic”, “iso-ir-127”, “csISOLatinArabic”, “ISO-8859-5”, “cyrillic”, “iso-ir-144”, “csISOLatinCyrillic”, “ISO-8859-4”, “latin4”, “iso-ir-110”, “csISOLatin4”, “ISO-8859-3”, “latin3”, “iso-ir-109”, “csISOLatin3”, “ISO-8859-2”, “latin2”, “iso-ir-101”, “csISOLatin2”, “KOI8-U”, “KOI8-RU”, “KOI8-R”, “csKOI8R”, “Iscii-Mlm”, “Iscii-Knd”, “Iscii-Tlg”, “Iscii-Tml”, “Iscii-Ori”, “Iscii-Gjr”, “Iscii-Pnj”, “Iscii-Bng”, “Iscii-Dev”, “TSCII”, “GB18030”,  “CP936”, “MS936”, “windows-936”, “EUC-JP”, “ISO-2022-JP”, “Shift_JIS”, “jisx0201*-0”, “jisx0208*-0”, “JIS7”, “SJIS”, “MS_Kanji”, “EUC-KR”, “ksc5601.1987-0”, “cp949”, “Big5”, “Big5-HKSCS”, “big5-0”, “big5hkscs-0”, “Big5-ETen”, “CP950”ui.form-name.file-name.encoding=’UTF-8′ 设置字符编码为UTF-8

方法


名称功能说明脚本例子
open()打开路径为属性path的文件,返回布尔值,true 表示打开成功ui.form-name.file-name.open() 打开指定的文件
read(count)
二进制方式读取count个字节var a=ui.form-name.file-name.read(10) 从指定文件读取10个字节内容
readAll()
二进制方式读取文件所有内容var a=ui.form-name.file-name.readAll() 从指定文件读取所有内容
readLine()读取一行文本,行以’\n’作为结束符var a=ui.form-name.file-name.readLine() 从指定文件读取一行文本
readAllLines()读取全部行文本,行以’\n’作为结束符var a=ui.form-name.file-name.readAllLines() 从指定文件读取所有行文本
readStartLines(count)读取文本文件起始的几行,返回字符串数组,数组长度为count
var a=ui.form-name.file-name.readStartLines(5); 读取文件开头的5行,返回为字符串数组
readEndLines(count)读取文本文件末尾的几行,返回字符串数组,数组长度为countvar a=ui.form-name.file-name.readEndLines(5); 读取文件末尾的5行,返回为字符串数组
seek(offset)设置文件读写的偏移位置ui.form-name.file-name.seek(10) 设置读写的偏移位置为10个字节
write(data)写入数据ui.form-name.file-name.write(0xaa) 向指定文件写入16进制数aa
writeLine(line)写入字符串行,自动添加’\n’作为行结束符ui.form-name.file-name.writeLine(‘this is a test’) 向指定文件写入文本行’this is a test\n’
close()关闭文件ui.form-name.file-name.close() 关闭指定文件
sync()同步,强制缓存数据写入文件ui.form-name.file-name.sync() 强制缓存数据写入指定文件
isOpen()返回文件是否已打开,只有打开的文件才能进行读,写,同步等操作var opened=ui.form-name.file-name.isOpen() 返回指定文件是否已打开
atEnd()返回文件的读写位置是否已到文件尾var a=ui.form-name.file-name.atEnd() 返回指定文件是否已读写到结尾
offset()返回文件的读写位置var a=ui.form-name.file-name.offset() 返回指定文件读写位置
length()返回文件的大小var l=ui.form-name.file-name.length() 返回指定文件大小
exists()返回指定文件是否存在var l=ui.form-name.file-name.exists(‘/user/test.txt’) 检查/user/test.txt是否存在
isReadable()返回文件是否可读var readable=ui.form-name.file-name.isReadable(‘/user/test.txt’) 检查/user/test.txt是否可读
isWritable()返回文件是否可写var writable=ui.form-name.file-name.isWritable(‘/user/test.txt’) 检查/user/test.txt是否可写
copyTo(destination)拷贝指定文件到destination路径ui.form-name.file-name.copyTo(‘/user/test.txt’) 将指定文件拷贝到’/user/test.txt’
remove()删除当前文件ui.form-name.file-name.remove() 删除当前文件

Last updated on April 30, 2020

9.1.27.通道-channel #

描述


原生程序IPC通讯通道。ExpOS支持原生程序(Linux下C/C++/GO语言编写的程序)与JavaScript编写的APP进行进程间通讯,该控件负责APP与原生程序间的消息发送和接收. 父对象为页面,无子对象。

事件


onMessage:接收到原生程序消息时触发,事件函数定义:onMessage(sender, msg, payload, responseId),其中sender是发送该消息的原生程序名称字符串,msg为消息内容字符串,payload为消息负载字符串,responseId表示回应ID,如果该值大于0,需要接收程序调用respond()回应,否则不需要。

属性


名称功能说明脚本例子
name通道名称ui.form-name.channel-name.name=’test’ 设定通道名称为test
interestedPublisher
订阅通道名称 ( 订阅多个通道,中间可用逗号分隔)
ui.form-name.channel-name.interestedPublisher=”xxx,yyy” 订阅xxx和yyy原生程序发布的消息,如原生程序调用publish()发送消息, 本控件的onMessage事件会触发

方法


名称功能说明脚本例子
postMessage(receiver, msg, payload)向原生程序发送消息,receiver为原生程序通道名称,msg为消息内容,payload为负载字符串。该操作为异步发送,即函数立即返回,无论接收者是否收到ui.form-name.channel-name.postMessage(‘xxx’,  ‘This is a test’, ‘abc’) 向名称为xxx的原生程序进程发送消息字符串’This is a test’,负载字符串abc
subscribe(publisher)订阅通道,publisher为感兴趣的发布者名称ui.form-name.channel-name.subscribe(“xxx”) 订阅xxx原生程序发布的消息,如该原生程序调用publish()发送消息, 本控件的onMessage事件会触发
unsubscribe(publisher)取消订阅通道,publisher为感兴趣的发布者名称ui.form-name.channel-name.unsubscribe(“xxx”) 取消订阅xxx原生程序发布的消息
publish(msg, payload)发布消息,订阅的原生进程会收到该消息ui.form-name.channel-name.publish(“This is a test”, ‘abc’) 发布的消息字符串’This is a test’,负载字符串为abc
respond(sender, responseId, ret, reply)
回应同步消息发送者,sender为发送者通道名称,responseId是onMessage()中的responseId参数,ret为回应的返回整数值(取决于发送者如何处理,建议0或者其他值,0表示成功,其他值表示失败),reply表示需回应的字符串。在onMessage()处理函数中,如果responseId参数>0时(表示发送者同步发送消息给接收者)调用该函数,返回结果给发送者。ui.form-name.channel-name.respond(‘xxx’, responseId,0, “okay”) 回应同步消息发送者xxx,返回结果值为0,结果字符串为okay

Last updated on April 30, 2020

9.1.28.Http-http #

描述


HTTP,父对象为ui,无子对象

事件


onReceive: 网络请求返回,函数定义:onReceive(url, statusCode), url为网络请求的URL地址, statusCode为网络返回状态码,200表示OK成功。

属性


名称功能说明脚本例子
userAgent用户代理ui.form-name.http-name.userAgent=’ExpOS/1.0′ 设置用户代理字符串为 ‘ExpOS/1.0’
autoRedirect301或302自动跳转ui.form-name.http-name.autoRedirect=true 设置自动跳转使能

方法


名称功能说明脚本例子
get(url)
发送http或https协议get请求 – url,请求的服务器URL地址ui.form-name.http-name.get(‘https://www.baidu.com’) 发送get请求百度
post(url)
发送http或https协议post请求 – url,请求的服务器URL地址ui.form-name.http-name.post(‘https://www.baidu.com’) 发送post请求百度
post(url, content)发送http或https协议post请求 – url,请求的服务器URL地址 -content, post请求发送的数据内容
ui.form-name.http-name.post(‘https://www.baidu.com’,’abcd’) 发送post请求百度,数据内容为’abcd’
read()
必须在onReceive(url, statusCode)方法中调用,读取当前url对应的服务器response内容ui.form-name.http-name.read() 读取当前请求返回的response内容
header(name)获取http服务端返回response的头内容ui.form-name.http-name.header(‘Content-Type’) 读取服务端的回复头’Content-Type’值
setHeader(name, value)设置http请求头内容ui.form-name.http-name.setHeader(‘Content-Type’, ‘application/json’) 设置请求头的’content-type’值

Last updated on August 18, 2020

9.1.29.文件传输-ftp #

描述


Ftp,父对象为ui,无子对象

事件


onFinish: 上传或下载任务完成时触发,函数定义:onFinish(operation), 参数operation表示当前完成的任务操作,如 “C:/tmp/test.txt -> test/test.txt “表示从C盘tmp目录上传文件test.txt到服务器路径test目录;如 “C:/tmp/test.txt <- test/test.txt”表示从服务器下载test.txt到本地C盘目录下

onError: 上传或者下载出错时触发,函数定义:onError(operation), 参数operation说明同上

onProgress: 上传或者下载的百分比进度,函数定义:onProgress(operation, progress), 参数operation说明同上, progress是进度值(0~100)

属性


名称功能说明脚本例子
host主机名,可以是域名或者IP地址ui.form-name.ftp-name.host=’wareexpress.com’ 设置主机为wareexpress.com
ui.form-name.ftp-name.host=’192.168.1.12′ 设置主机为192.168.1.12
username用户名ui.form-name.ftp-name.username=’test’ 设置用户名为test
password密码ui.form-name.ftp-name.password=’abcd’ 设置密码为abcd
port端口号,默认值为21ui.form-name.ftp-name.port=21 设置端口号为21

方法


名称功能说明脚本例子
put(localPath, remotePath)
开启上传任务,参数localPath为本地路径,remotePath是远程路径ui.form-name.ftp-name.put(‘C:/tmp/test.txt’, ‘test/test.txt’) 上传本地文件test.txt到FTP服务器test目录下
get(remotePath, localPath)
开启下载任务,参数localPath为本地路径,remotePath是远程路径ui.form-name.ftp-name.get(‘test/test.txt’, ‘C:/tmp/test.txt’) 下载远程文件test.txt到本地
abort()中止所有任务
ui.form-name.ftp-name.abort() 中止所有任务

Last updated on July 7, 2020

9.1.30.套接字-socket #

套接字-socket

描述


套接字,父对象为ui,无子对象

事件


onConnect(ip): 套接字建立连接成功时触发,参数ip是连接的另一端的IP地址

onDisconnect(ip):套接字连接断开时触发,参数ip是连接的另一端的IP地址

onReceive(ip):接收到消息时触发,参数ip是消息发送端的IP地址

属性


名称功能说明脚本例子
endPoint
终端 0-CLINT客户端, 1-SERVER服务端ui.form-name.socket-name.endPoint=1 设置套接字为服务端
protocol协议 0-TCP, 1-UDPui.form-name.socket-name.protocol=1 设置套接字协议为UDP

方法


名称功能说明脚本例子
connect(ip, port, timeout)连接TCP服务端,参数timeout是连接超时,单位:毫秒ui.form-name.socket-name.connect(‘192.168.1.11’, 8888, 3000) 连接TCP服务端,端口号8888
disconnect()断开当前TCP连接ui.form-name.socket-name.disconnect() 断开当前TCP连接
isConnected()判断当前TCP客户端是否已连接var connected = ui.form-name.socket-name.isConnected() 返回是否已连接
read()读取套接字另一端发送的二进制内容,返回值是字节数组var data = ui.form-name.socket-name.read() 读取套接字另一端发送的所有二进制内容
readAsString()读取套接字另一端发送的文本内容,返回值是字符串var str = ui.form-name.socket-name.readAsString() 读取套接字另一端发送的所有文本内容
write(data)写数据到TCP套接字ui.form-name.socket-name.write(‘abcd’); 发送字符串’abcd’
ui.form-name.socket-name.write([0xaa, 0xbb]); 发送二进制数组
write(data, ip, port)写数据报到UDP套接字ui.form-name.socket-name.write(‘abcd’, ‘192.168.1.11’, 8888); 发送字符串’abcd’
ui.form-name.socket-name.write([0xaa, 0xbb], ‘192.168.1.11’, 8888); 发送二进制数组
startListening(ip, port)监听端口,TCP服务端或者UDP客户端都可以监听端口ui.form-name.socket-name.startListening(‘192.168.1.11’, 8888); 监听端口8888
stopListening()停止监听端口ui.form-name.socket-name.stopListening();
Last updated on May 20, 2020

9.1.31.消息队列遥测传输-MQTT #

描述


MQTT,父对象为ui,无子对象

事件


onReceive: 收到消息,函数定义:onReceive(topic, payload), topic为消息的主题,payload为消息的内容。

onSuccess: 操作成功, 函数定义:onSuccess(name), name为操作的名称

onFailure: 操作失败,函数定义:onFailure(name, code, reason), name为操作的名称,code是错误码,reason是错误原因

属性


名称功能说明脚本例子
serverURI服务器地址ui.form-name.mqtt-name.serverURI=’tcp://a1Q3Z20kLS2.iot-as-mqtt.cn-shanghai.aliyuncs.com:1883′ 设置TCP地址
ui.form-name.mqtt-name.serverURI=’ssl://PT92BACAMF.iotcloud.tencentdevices.com:8883′ 设置SSL地址
clientId客户端标识ui.form-name.mqtt-name.clientId=’3e3ba84e23554aea8beef8034770851a’ 设置客户端标识
userName用户名ui.form-name.mqtt-name.userName=’DxM1000&a1Q3Z20kLS2′ 设置用户名
userPassword密码ui.form-name.mqtt-name.userPassword=’123456′ 设置密码
keepAliveInterval心跳间隔ui.form-name.mqtt-name.keepAliveInterval=60 设置心跳间隔为60S
connectTimeout连接超时ui.form-name.mqtt-name.connectTimeout=30 设置连接超时为30S
cleanSession全新会话ui.form-name.mqtt-name.cleanSession=true 设置为全新会话
autoReconnect自动重连ui.form-name.mqtt-name.autoReconnect=true 设置为自动重连
sslEnabled使能加密ui.form-name.mqtt-name.sslEnabled=true 使能加密,使用证书加密
insecure不安全的ui.form-name.mqtt-name.insecure=true 设置为不安全的加密,不校验证书的域名
versionMQTT版本ui.form-name.mqtt-name.version=0 设置MQTT版本为默认值(先尝试3.1.1,如果失败再尝试3.1)

方法


名称功能说明脚本例子
connect()连接MQTT服务器ui.form-name.mqtt-name.connect()
disconnect()断开与服务器的连接ui.form-name.mqtt-name.disconnect()
subscribe(topic, qos)订阅主题,topic为主题,qos为服务质量等级(qos=0,最多一次,qos=1,最少一次,qos=2,只有一次)ui.form-name.mqtt-name.subscribe(‘test1′, 0) 订阅主题test1
unsubscribe(topic)退订主题,topic为主题ui.form-name.mqtt-name.unsubscribe(‘test1’) 退订主题test1
publish(topic, payload, qos)发布消息,topic为主题,payload为内容,qos为服务质量等级ui.form-name.mqtt-name.publish(‘test1’, ‘hello’, 0)
publishRetained(topic, payload, qos)发布保留消息,topic为主题,payload为内容,qos为服务质量等级ui.form-name.mqtt-name.publishRetained(‘test1’, ‘hello’, 0)
setWillTopic(topic, payload, qos, retained)设置遗愿主题,topic为主题,payload为内容,qos为服务质量等级, retained 是否为保留消息ui.form-name.mqtt-name.setWillTopic(‘test1’, ‘hello’, 0, false)
setCaFile(filepath)设置CA证书文件ui.form-name.mqtt-name.setCaFile(‘/app/native/ca.crt’)
setCaPath(path)设置CA证书的路径ui.form-name.mqtt-name.setCaPath(‘/app/native’)
setClientCertFile(filepath)设置客户端证书文件ui.form-name.mqtt-name.setClientCertFile(‘/app/native/dxm-100_cert.crt’)
setClientKeyFile(filetpath)设置客户端私钥文件ui.form-name.mqtt-name.setClientKeyFile(‘/app/native/dxm-100_private.key’)
setClientKeyPassword(password)设置客户端私钥密码ui.form-name.mqtt-name.setClientKeyPassword(‘123456’)
Last updated on August 24, 2020

9.1.32.云消息-CloudMessage #

描述


CloudMessage,父对象为ui,无子对象

事件


onReceive: 收到消息,函数定义:onReceive(topic, payload), topic为消息的名称,payload为消息的内容

onConnect: 连接服务器成功

onDisconnect: 与服务器断开

onError: 错误,函数定义:onError(event, code, reason), event为事件的名称,code是错误码,reason是错误原因

属性


名称功能说明脚本例子
cloudId云标识,点击创建ui.form-name.cloudmessage-name.cloudId=’ae3ba84e23554aea8beef8034770851a’
topic订阅主题,多个主题时使用逗号分隔ui.form-name.cloudmessage-name.topic=’test1,test2′
echoEnabled启用回显,启用后可以自己订阅主题并自已发布和接收。默认值为不启用ui.form-name.cloudmessage-name.echoEnabled=true 启用回显

方法


名称功能说明脚本例子
isConnected()是否已连接服务器var connected = ui.form-name.cloudmessage-name.isConnected()
publish(topic, payload)发布消息,topic为主题,payload为内容ui.form-name.cloudmessage-name.publish(‘test1’, ‘hello’)
Last updated on August 24, 2020

9.2.硬件设备-device #

9.2.1.Adc-adc #

描述


模拟数字转换,父对象为device,无子对象。

事件


onValue:模拟量有变化时触发,事件函数定义:onValue(channel, raw), channel表示通道,raw表示表示原始值(0~4095)

属性


名称功能说明脚本例子
tolerance误差:当采集的模拟量变化超过误差值时,才会触发onValue方法device.adc.tolerance=1 设置模拟量变化误差原始值为1
samplingFrequency采样频率,单位为赫兹,最大为50Hz
device.adc.samplingFrequency = 10 设置采样频率为10Hz

方法


名称功能说明脚本例子
isSupported()检测硬件是否支持ADCvar supported = device.adc.isSupported();
getResolutionBits()获取采样精度位数(12位)device.adc.getResolutionBits() 获取采样精度位数
getValue(channel)获取通道channel的值(原始值0~4095)device.adc.getValue(0) 返回通道0的当前模拟量的原始值
start()开始采集device.adc.start() 开始采集
stop()停止采集device.adc.stop() 停止采集

Last updated on May 23, 2020

9.2.2.串口-com0,com1,com2 #

描述


串口,异步全双工串口对象,可实现串口数据的接收和发送,父对象为device,无子对象。目前支持三个串口,名称分别为com0,com1和com2。以下说明以com0为例,com1和com2同样适用。

通讯协议:支持脚本模式(ScriptMode)协议,用户自定义(UserDefine)协议和Modbus协议,在运行时只能选择其中一种。各种协议的比较见下表

ScriptMode协议UserDefine协议Modbus协议
数 据 发 送
可选择以下两种方式中的一种或两种混合使用: – 自动发送:在设计APP时,选中某个控件的属性中的”事件通知”(verbose),APP在运行过程中,当对象事件(该事件需在动作列表中选中)产生时,ExpOS自动发送事件消息,无需用户编写任何脚本;如:页面main中名字为xx的按钮按下一次,ExpOS自动向串口发送”ui.main.xx.onPress()”字符串; -主动发送:不选择“事件通知”属性,与自定义协议发送方式一致在任意脚本中直接调用device.com0.write()或者device.com0.writeString()函数,实现主动发送任意自定义数据或者字符串。用户需编写发送处理程序。Modbus协议支持RTU和Ascii两种。 在任意脚本中直接调用device.com0.writeModbus()函数,实现Modbus主机发送指令给从机设备,该函数内部会自动添加CRC/LRC校验码
数 据 接 收
外部控制单元发送有效的JavaScript脚本程序字符串,ExpOS接收后自动执行。如:外部控制单元向串口发送”ui.main.xx.text=‘test’“字符串(后必须加回车字符),页面main中名字为xxx的控件文本内容自动刷新为“test”。任何有效的脚本程序都能通过通讯接口以字符串方式发送给ExpOS立即执行。用户无需编写接收处理程序在device.com0的onReceive(count)事件动作脚本里调用device.com0.read()函数读取有效串口数据。ExpOS根据设置好的阀值、帧头和帧尾等属性,自动接收串口数据放入缓冲区并按指定条件触发onReceive(count)动作脚本执行,完成数据读取。用户需编写接收处理程序。在device.com0的onReceive()事件动作脚本里面调用device.com0.read()函数读取一帧Modbus数据,ExpOS对接收到的数据帧已做CRC/LRC校验,如果校验失败,不会调用onReceive,而是调用onEvent()函数来上报错误

事件


onReceive: 接收到串口数据时触发(只对UserDefine或者Modbus协议有效,ScriptMode协议不会产生该事件),事件函数定义:onReceive(count), count为串口接收缓冲区内的未读出数据字节数。

onSend:发送完一次(调用write()或者writeString()一次)串口数据时触发,事件函数定义:onSend(count), count为串口已发送数据的字节数。

onEvent(event): 串口事件上报,事件类型有Event_ReceiveTimeout(接收超时), Event_ReceiveOverflow (接收缓冲溢出),Event_ModbusFrameError (帧地址或长度错误),Event_ModbusCRCError(CRC校验错误) ,Event_ModbusLRCError (LRC校验错误)

属性


名称功能说明脚本例子
protocol通讯协议:脚本模式(ScriptMode)协议,用户自定义(UserDefine)协议,ModbusAscii协议和ModbusRTU协议可选
rate波特率:1200, 2400, 4800, 9600, 19200, 38400, 57600和115200可选
modbusRolemodbus协议时用做为主站/从站,0-主站; 1-从站device.com0.modbusRole=1 设置为modbus从站
modbusAddressmodbus做为从站时的地址 (如果做为主站,此属性不适用),地址范围在’01’ 到 ‘F7’之间device.com0.modbusAddress = ‘0A’ 设置modbus地址
scriptModeReply只适用ScriptMode协议,自动回复:如果为true, ExpOS收到脚本后,自动回复字符串”C+”表示执行成功,“C-”表示执行失败
threshold只适用UserDefine协议,接收事件触发门限值:当收到新数据,而且接收缓冲区未读字节数等于或者大于此值,触发onReceive事件device.com0.threshold=10 设定接收缓冲区字节未读字节数等于或者大于10时触发onReceive事件
headEnabled只适用UserDefine协议,帧头字节检测使能:如果为true,ExpOS自动在接收缓冲区查找head属性指定的字节,如果找到,触发onReceive事件device.com0.headEnabled=1 使能帧头字节检测功能
head只适用UserDefine协议,帧头字节定义,输入16进制字符串,如3A表示0x3A,只有headEnabled为true时才有效, 多个字节使用空格分隔,如’3A 3B’device.com0.head=‘3A 3B’ 设置待检测的帧头为0x3A 0x3B
tailEnabled只适用UserDefine协议,帧尾字节检测使能:如果为true,ExpOS自动在接收缓冲区查找head和tail属性指定的字节,如果同时找到,触发onReceive事件device.com0.tailEnabled=1 使能帧尾字节检测功能
tail只适用UserDefine协议,帧尾字节定义,输入16进制字符串,如1D表示0x1D, 多个字节使用空格分隔,如’1D 1D’device.com0.tail=’1D 1D’ 设置待检测的帧尾为0x1D 0x1D

方法


名称功能说明脚本例子
write(data)写串口:参数可以是字符串(‘abc’),也可以是数组([0x61, 0x62, 0x63]),也可以是多个16进制数,或者是以空格分隔的16进制字符串(如 ’61 62 63’)device.com0.write(‘abc’) device.com0.write([‘a’, ‘b’, ‘c’]) device.com0.write(0x61, 0x62, 0x63) device.com0.write(’61 62 63′) 向串口写入16进制流  61 62 63
writeInt16(data)向串口写整型(16位),data为数值或数组,字节顺序为小端
device.com0.writeInt16(0x1234) 向串口写入16进制流 34 12
writeInt16(data,isBigEndian)向串口写整型(16位),data为数值或数组,isBigEndian表示是否大端device.com0.writeInt16(0x1234, true) 向串口写入16进制流 12 34
writeInt32(data)向串口写整型(32位),data为数值或数组,字节顺序为小端device.com0.writeInt16(0x12345678) 向串口写入16进制流 78 56 34 12
writeInt32(data,isBigEndian)向串口写整型(32位),data为数值或数组,isBigEndian表示是否大端device.com0.writeInt16(0x12345678, true) 向串口写入16进制流 12 34 56 78
writeModbus(data)向串口写Modbus数据,如果协议是ModbusRTU, 会自动添加CRC校验字节,如果协议是ModbusAscii, 会自动添加帧头(3A)和尾(0D 0A)以及LRC校验字节。参数说明同上(write(data))device.com0.writeModbus(’01 01 00 17 00 26′); 如果是ModbusRTU协议,则向串口写入16进制流 01 01 00 17 00 26 0D D4 如果是ModbusAscii协议,则向串口写入16进制流 3A 30 31 30 31 30 30 31 37 30 30 32 36 37 34 0D 0A
writeString(string, code)向串口写字符串: 参数string为字符串, code为编码标准。默认为utf8,可支持gb2312或其它编码device.com0.writeString(‘This is a test’) 向串口写入字符串’This is a test’,编码标准为utf8 device.com0.writeString(‘测试’, ‘gb2312’) 向串口写入字符串’测试’,编码标准为gb2312
readableBytes()
串口接收缓冲区中可读字节数
var count = device.com0.readableBytes() 读取接收缓冲区中可读字节数
readableFrames()串口接收缓冲区中可以读的帧数(仅适用于设置了串口属性帧头(head)或者帧尾(tail),或者两个属性都设置了)var count = deviceo.com0.readableFrames() 读取接收缓冲区中可读帧数
read() read(length) read(length, peek)
读串口:不带参数表示读取所有数据并清空缓冲区,参数length表示读取的字节数,参数peek表示是否在接收缓冲区中删除读过的数据;注意:如果属性设置了帧头(head)或者帧尾(tail),读取到的数据不包含头和尾,只会包含有效字节var a = []; a = device.com0.read(2) 从串口接收缓冲区读取两个字节并存如数组a中,读完后在接收缓冲区中删除这两个字节
var a = []; a = device.com0.read(2, true) 从串口接收缓冲区读取两个字节并存如数组a中,读完后在仍然保留这两个字节在接收缓冲区中
var a = []; a = device.com0.read() 从串口接收缓冲区读取所有字节并存如数组a中,读完后清空接收缓冲区
clearReadBuffer()清空接缓冲区。如果调用read()时不带参数,默认会清空缓冲,则不需要再调用clearReadBuffer()
device.com0.clearReadBuffer() 清空串口接收缓冲区

Last updated on September 17, 2020

9.2.3.蜂鸣器-buzzer #

描述


蜂鸣器,父对象为device,无子对象。

事件


onBeep: 发声时触发,事件函数定义:onBeep(count), count表示自从调用play()到现在的累计发声次数

属性


名称功能说明脚本例子
verbose事件通知:当触发条件满足时,ExpOS主动向device.com0发送事件消息。仅当选择device.com0通讯协议为ScriptMode时适用。device.buzzer.verbose=1 设置对象触发的事件有效时向device.com0发送事件消息
duration蜂鸣beep声一次持续时间,单位:毫秒
device.buzzer.duration=300 设置蜂鸣器一次beep声持续300毫秒
interval蜂鸣beep声间隔时间,单位:毫秒device.buzzer.interval=500 设置蜂鸣器beep声间隔500毫秒
volume蜂鸣beep声音量,1-100, 1最小,100最大device.buzzer.volume=100 设置蜂鸣器beep声音量最大

方法


名称功能说明脚本例子
play()发beep声,0或者一个参数,参数表示beep声次数device.buzzer.play() 蜂鸣器一直保持发声,直到stop()方法被调用; device.buzzer.play(1) 蜂鸣器发1次beep声,然后自动停止(不需要调用stop()方法)
stop()停止beep声device.buzzer.stop() 蜂鸣器停止发声

上一页 | 下一页

Last updated on August 5, 2020

9.2.4.显示屏-display #

描述


显示屏,父对象为device,无子对象。

事件



属性


名称功能说明脚本例子
brightness背光亮度,参数代表亮度,范围0-100, 100最亮, 0 关闭背光
device.display.brightness=100 将背光调到最亮
enabled使能,当enabled为true,打开显示屏相关电路,否则关闭. 当关闭后,系统会切断显示屏供电,系统功耗会下降。device.display.enabled=0 关闭显示屏供电

方法


名称功能说明脚本例子

上一页 | 下一页

Last updated on April 6, 2020

9.2.5.触摸屏-touch #

描述


触摸屏,父对象为device,无子对象。

事件


onIdleTimeout:无触摸超时,事件函数定义:onIdleTimeout(timeout), timeout表示超时的时间,单位:毫秒

onWakeup:无触摸超时后,再次按触摸时触发,事件函数定义: onWakeup()

属性


名称功能说明脚本例子
verbose事件通知:当触发条件满足时,ExpOS主动向device.com0发送事件消息。仅当选择device.com0通讯协议为ScriptMode时适用。device.touch.verbose=1 设置对象触发的事件有效时向device.com0发送事件消息
enabled触摸使能:如果为false,触摸屏对触摸无响应,默认为true
device.touch.enabled=0 禁止触摸屏
idleTimeout
空闲(无触摸)超时,单位:毫秒
device.touch.idleTimeout=10000 触摸空闲超时10秒,如果10秒内无触摸,触发onIdleTimeout事件
lowPowerAtTimeout超时低功耗。如果为true, 空闲超时后,系统自动进入低功耗状态,直到用户再次点击触摸屏唤醒。进入低功耗状态后,第一次触摸事件只唤醒系统,对界面无效。device.touch.lowPowerAtTimeout=1 使能超时低功耗功能

方法


名称功能说明脚本例子
calibrate()
无条件进入触摸校准界面。对于电阻式触摸,在界面中”划屏幕对角线“动作,也可进入校准界面。电容式触摸出厂后,无需校准。如果确实需要再次校准,通过debugger执行了工厂复位,删除了工厂校准的数据,第一次启动时,才会弹出校准界面。
device.touch.calibrate() 进入触摸校准界面

Last updated on April 6, 2020

9.2.6.输入输出-gpio #

描述


通用输入输出,对应硬件的8个GPIO口,父对象为device,无子对象。

事件


onValue:端口发生变化时触发, 函数定义:onValue(pin, value),pin表示端口号,value表示高低电平(1-高电平,0-低电平)

属性


名称 功能说明 脚本例子
p0Value GPIO端口0的电平值 device.gpio.p0Value=1 设置GPIO端口0为高电平(需设置该端口为输出口)
p0Direction GPIO端口0的方向,0-Input,1-Output device.gpio.p0Direction=1 设置GPIO端口0为输出口
p0Trigger GPIO端口0的触发方式,0-None, 1-Rising, 2-Falling, 3-Both device.gpio.p0Trigger=1 设置GPIO端口0为上升沿触发onLevel事件
p1Value GPIO端口1的电平值 device.gpio.p1Value=1 设置GPIO端口1为高电平(需设置该端口为输出口)
p1Direction GPIO端口1的方向,0-Input,1-Output device.gpio.p1Direction=1 设置GPIO端口1为输出口
p1Trigger GPIO端口1的触发方式,0-None, 1-Rising, 2-Falling, 3-Both device.gpio.p1Trigger=1 设置GPIO端口1为上升沿触发onLevel事件
p2Value GPIO端口2的电平值 device.gpio.p2Value=1 设置GPIO端口2为高电平(需设置该端口为输出口)
p2Direction GPIO端口2的方向,0-Input,1-Output device.gpio.p2Direction=1 设置GPIO端口2为输出口
p2Trigger GPIO端口2的触发方式,0-None, 1-Rising, 2-Falling, 3-Both device.gpio.p2Trigger=1 设置GPIO端口2为上升沿触发onLevel事件
p3Value GPIO端口3的电平值 device.gpio.p3Value=1 设置GPIO端口3为高电平(需设置该端口为输出口)
p3Direction GPIO端口3的方向,0-Input,1-Output device.gpio.p3Direction=1 设置GPIO端口1为输出口
p3Trigger GPIO端口3的触发方式,0-None, 1-Rising, 2-Falling, 3-Both device.gpio.p3Trigger=1 设置GPIO端口3为上升沿触发onLevel事件
p4Value GPIO端口4的电平值 device.gpio.p4Value=1 设置GPIO端口4为高电平(需设置该端口为输出口)
p4Direction GPIO端口4的方向,0-Input,1-Output device.gpio.p4Direction=1 设置GPIO端口4为输出口
p4Trigger GPIO端口4的触发方式,0-None, 1-Rising, 2-Falling, 3-Both device.gpio.p4Trigger=1 设置GPIO端口4为上升沿触发onLevel事件
p5Value GPIO端口5的电平值 device.gpio.p5Value=1 设置GPIO端口5为高电平(需设置该端口为输出口)
p5Direction GPIO端口5的方向,0-Input,1-Output device.gpio.p5Direction=1 设置GPIO端口5为输出口
p5Trigger GPIO端口5的触发方式,0-None, 1-Rising, 2-Falling, 3-Both device.gpio.p5Trigger=1 设置GPIO端口5为上升沿触发onLevel事件
p6Value GPIO端口6的电平值 device.gpio.p6Value=1 设置GPIO端口2为高电平(需设置该端口为输出口)
p6Direction GPIO端口6的方向,0-Input,1-Output device.gpio.p6Direction=1 设置GPIO端口2为输出口
p6Trigger GPIO端口6的触发方式,0-None, 1-Rising, 2-Falling, 3-Both device.gpio.p6Trigger=1 设置GPIO端口6为上升沿触发onLevel事件
p7Value GPIO端口7的电平值 device.gpio.p7Value=1 设置GPIO端口7为高电平(需设置该端口为输出口)
p7Direction GPIO端口7的方向,0-Input,1-Output device.gpio.p7Direction=1 设置GPIO端口7为输出口
p7Trigger GPIO端口7的触发方式,0-None, 1-Rising, 2-Falling, 3-Both device.gpio.p7Trigger=1 设置GPIO端口7为上升沿触发onLevel事件

Last updated on April 10, 2020

9.2.7.矩阵键盘-keypad #

描述


矩阵键盘,父对象为device,无子对象。目前支持4×4外接矩阵键盘,16个键的编码如下:

编码名称
110x02KEY_1
210x03KEY_2
310x04KEY_3
410x01KEY_ESC
120x05KEY_4
220x06KEY_5
320x07KEY_6
420x0FKEY_TAB
130x08KEY_7
230x09KEY_8
330x0AKEY_9
430x39KEY_SPACE
140x34KEY_DOT
240x0BKEY_0
340x0EKEY_BACKSPACE
440x1CKEY_ENTER

事件


onPress:某个键按下时触发,事件函数定义:onPress(code), code表示该键的编码

onRelease:某个键抬起时触发,事件函数定义:onRelease(code), code表示该键的编码

属性


名称功能说明脚本例子
verbose事件通知:当触发条件满足时,ExpOS主动向device.com0发送事件消息。仅当选择device.com0通讯协议为ScriptMode时适用。device.keypad.verbose=1 设置对象触发的事件有效时向device.com0发送事件消息
enabled键盘使能:如果为false,屏蔽键盘事件,默认为true
device.keypad.enabled=0 禁止矩阵键盘

方法


名称功能说明脚本例子
code()返回最近触发事件的键编码var c = device.keypad.code() 读取最近触发事件的键编码

 提示:

如果需要将矩阵键盘的按键与屏上的界面按钮关联,可在矩阵键盘的事件处理函数中调用界面按钮的simulateTouch()方法,如:调用ui.form-name.button-name.simulateTouch(1) 将让按钮处于”按下”状态,效果同手指按下触摸屏的按钮位置时一致,按钮的显示状态和对应的按钮脚本会执行。


Last updated on April 6, 2020

9.2.8.LED-led #

描述


板载LED灯,父对象为device,无子对象

事件: 无


属性


名称功能说明脚本例子
blinkInterval闪烁间隔,单位:msdevice.led.blinkInterval=500 设置LED闪烁间隔500ms
stateLED的状态:0-Off,1-On,2-Blinkdevice.led.state=2 设置LED为闪烁状态

方法


名称功能说明脚本例子
isSupported()检测硬件是否支持LEDdevice.led.isSupported();

Last updated on May 23, 2020

9.2.9.实时时钟-rtc #

描述


实时时钟,对应硬件的RTC 芯片,由纽扣电池供电,即使系统掉电,该芯片仍继续工作。父对象为device,无子对象。

事件



属性


名称功能说明脚本例子
ntpEnabled使能NTP网络时间同步服务,服务器地址由ntpServer属性指定device.rtc.ntpEnabled=1 使能网络时间同步
ntpServerNTP服务器地址device.rtc.ntpServer=’cn.ntp.org.cn’ 设定网络时间同步的NTP服务器地址位cn.ntp.org.cn
timezone时区,默认为0-UTCdevice.rtc.timezone=8 设置时区为东8区,北京时间

方法


名称功能说明脚本例子
getTime() getTime(format)读取当前时间 无参数时返回时间字符串格式为 hh:mm:ss, 如:12:01:03; 带一个参数时,参数为ms,返回自epoch(1970-1-1 00:00:00)到当前时间的毫秒数,一般用于测量时间,如:可在脚本中调用两次该函数,测量两次读取之间的时间间隔,精度为毫秒。参数为hh-mm 返回如 12:01var time=device.rtc.getTime() 读取当前时间,并存入变量time var ms=device.rtc.getTime(‘ms’) 读取自epoch到当前时间的毫秒数
setTime(time)设置时间,参数time为时间字符串,时间格式: hh:mm:ss(注意:模拟器不能模拟设置时间)device.rtc.setTime(’01:02:00′) 调整时钟时间为1点2分0秒
getDate() getDate(format)读取当前日期 无参数时返回固定格式:yyyy-MM-dd, 如:2018-01-20 有参数时返回自定义格式,如 yy-MM-dd, 返回 18-01-20var date=device.rtc.getDate() 读取当前日期,并存入变量date
setDate(date)设置日期,参数date为日期字符串,时间格式: yyyy-MM-dd (注意:模拟器不能模拟设置日期)device.rtc.setDate(‘2018-09-20’) 调整日期为2018年9月20日
getDayOfWeek()获取星期几,1-星期一 ~ 7-星期日var day = device.rtc.getDayOfWeek() 获取星期几
addYear(count)加/减年,参数count为正表示加,为负表示减 (注意:模拟器不能模拟修改日期)device.rtc.addYear(1) 年加1
addMonth(count)加/减月,参数count为正表示加,为负表示减(注意:模拟器不能模拟修改日期)device.rtc.addMonth(1) 月加1
addDay(count)加/减日,参数count为正表示加,为负表示减(注意:模拟器不能模拟修改日期)device.rtc.addDay(1) 日加1
addHour(count)加/减时,参数count为正表示加,为负表示减(注意:模拟器不能模拟修改时间)device.rtc.addHour(1) 小时加1
addMinute(count)加/减分,参数count为正表示加,为负表示减(注意:模拟器不能模拟修改时间)device.rtc.addMinute(1) 分钟加1
addSecond(count)加/减秒,参数count为正表示加,为负表示减(注意:模拟器不能模拟修改时间)device.rtc.addSecond(1) 秒数加1

Last updated on July 15, 2020

9.2.10.通用串行总线-usb #

描述


通用串行总线USB,父对象为device,无子对象。

事件


onEvent:USB事件发生时触发,事件函数定义:onEvent(classname, event, payload) ,其中classname为USB类名称, event为事件类型,payload为载荷,不同类型的class有不同的定义,见下表:

事件描述classnameeventpayload
U盘插入mass_storagemount:ok (U盘挂载成功) mount:fail(U盘挂载失败)如果U盘挂载成功,payload内容为挂载路径,程序可通过挂载路径访问(格式化,读写,卸载)磁盘

U盘拔出mass_storageumount:ok (U盘卸载成功) umount:fail(U盘卸载失败)payload的内容为卸载路径,类似:/storage/d0

属性


方法


名称功能说明脚本例子
getStorageCount()
获取当前已经挂载的U盘数量var udriveCount=device.usb.getStorageCount()
getStoragePath(index)获取索引号为index的U盘的挂载路径,如果U盘没有挂载,返回invalid,路径名一般为/storage/dX,其中X为索引号。如同时插入两个U盘,分别挂载在/storage/d0, /storage/d1。var path=device.usb.getStoragePath(0)
获取索引号为0的U盘的挂载路径

Last updated on April 6, 2020

9.2.11.以太网-ethernet #

描述


以太网,父对象为device,无子对象

事件


onChange: 以太网连接状态发生变化,函数定义:onChange(state), state为当前的网络状态,值为”connected”或者”disconnected”。

属性


名称功能说明脚本例子
enabled使能:如果为true,使能以太网,否则关闭。device.ethernet.enabled=0 停止以太网
dhcpEnabled使能DHCP, 默认值是使能device.ethernet.dhcpEnabled=0 禁用DHCP
ipIP地址device.ethernet.ip=’192.168.1.12′ 设置静态IP地址
netmask子网掩码device.ethernet.netmask=’255.255.255.0′ 设置子网掩码
gateway网关device.ethernet.gateway=’192.168.1.1′ 设置网关
verbose事件通知:当触发条件满足时,ExpOS主动向串口发送事件消息。仅当选择串口通讯协议为script mode时适用。device.ethernet.verbose=1 设置对象触发的事件有效时向串口发送事件消息

方法


名称功能说明脚本例子
getState()返回网络状态,值为connected或者disconnectedvar state=device.ethernet.getState() 读取网络状态

Last updated on September 17, 2020

9.2.12.SD卡-sd #

描述


SD卡,父对象为device,无子对象

事件


onEvent: 插拔SD卡时触发,触发函数定义:onEvent(event, path), event是事件名称,path是SD卡挂载的路径

属性: 无


方法:无


Last updated on April 15, 2020

9.2.13.I2C总线-i2c #

描述

I2C总线,父对象为device,无子对象

事件

onDetect(addr): 开机检测到I2C总线上的设备时触发,参数addr为设备的地址

onPoll() :当轮询时间到时触发,无参数

属性

名称 功能说明 脚本例子
poll 使能轮询 device.i2c.poll=true 使能轮询
pollInterval 轮询间隔(单位:毫秒) device.i2c.pollInterval=500 设置轮询间隔为500毫秒

方法

名称功能脚本例子
isSupported()检查硬件是否支持I2C总线var supported = device.isSupported();
read(addr, reg, count)从i2c总线设备地址addr寄存器地址reg上读取count个字节(如果设备没有寄存器地址,则reg传-1), 如果寄存器地址是多字节(如16位),参数reg传数组(如 [0x11, 0x22])
注意:read返回值是个字节数组
var data = device.i2c.read(0x50, 0x11, 2); //从i2c总线地址0x50的设备上对寄存器地址0x11读取2个字节(寄存器地址为8位)
var data = device.i2c.read(0x50, [0x11,0x22], 2); //从i2c总线地址0x50的设备上对寄存器地址0x1122读取2个字节(寄存器地址为16位)
var data = device.i2c.read(0x68, -1, 3); //从i2c总线地址0x68上读取3个字节(无寄存器地址)
write(addr, data)写数据到地址为addr的i2c总线设备,data为字节数组 (如果设备有寄存器地址为8位,那么数组data的第1个字节即为寄存器地址,如果为16位,则data的前两个字节为寄存器地址)device.i2c.write(0x20, [0x10, 0x25]); // 向i2c总线地址为0x20的设备写入2个字节0x10, 0x25 (无寄存器地址)
var value = [0x55, 0x66, 0x77];
device.i2c.write(0x20, value); // 向i2c总线地址为0x20的设备写入3个字节, 如果寄存器地址为8位,则写入的有效数据为0x66, 0x77;如果寄存器地址为16位,则写入的有效数据为0x77

Last updated on July 7, 2020

9.2.14.脉宽调制-pwm #

描述


脉宽调制,父对象为device,无子对象

事件


onStop: 发送脉宽停止时触发,触发函数定义:onStop(pin), pin是pwm的序号(总共有两路pwm)

属性


名称功能说明脚本例子
p0Period
p0周期(单位:微秒)device.pwm.p0Perod=1000 设置p0的周期为1毫秒
p0DutyCyclep0占空比(%)
device.pwm.p0DutyCycle=50 设置p0的占空比为50%
p0Polarityp0极性, 值为 0-Normal, 1-Reversed
device.pwm.p0Polarity=1 设置p0的极性为反转
p1Periodp1周期(单位:微秒)device.pwm.p1Perod=1000 设置p1的周期为1毫秒
p1DutyCyclep1占空比(%)device.pwm.p1DutyCycle=50 设置p1的占空比为50%
p1Polarityp1极性, 值为 0-Normal, 1-Reverseddevice.pwm.p1Polarity=1 设置p1的极性为反转

方法


名称功能说明脚本例子
isSupported()检测硬件是否支持PWMvar supported = device.pwm.isSupported;
play(pin)启动, 参数pin为第几路,值为0或1
device.pwm.play(1); 启动p1
play(pin, ms)延时启动pwm, 参数pin为第几路,值为0或1,参数ms为延时毫秒数device.pwm.play(1, 100); 延时100毫秒后启动p1
stop(pin)
停止,参数pin为第几路,值为0或1device.pwm.stop(1); 停止p1

Last updated on May 23, 2020

9.2.15.串行外设接口-spi #

描述


串行外设接口,父对象为device,无子对象

事件:无


属性


名称功能说明脚本例子
channel
通道序号,总共两个通道,值为0或1
device.spi.channel=0
设置通道号为0

方法


名称功能说明脚本例子
isSupported()检测硬件是否支持ADCvar supported = device.spi.isSupported();
xfer(tx_buf, rx_size)传送, 参数tx_buf是发送的数据缓存(可以是整型或者整型数组), 参数rx_size是接收的数据长度
var data = device.spi.xfer([0,0], 2) 发送两个字节长度数据[0,0],传送完成后spi返回两个字节数据到data数组

Last updated on May 23, 2020

9.3.服务-service #

描述


服务,根对象。

事件



属性



方法

名称功能说明脚本例子
setTimeout延迟函数的执行,定义为setTimeout(func-name, ms), 其中func-name为JS函数的名称(该函数必须定义为无参数),ms为延迟时间,单位毫秒service.setTimeout(‘test’, 500) 设置500ms后test函数被调用执行
方法名test不加引号也可以,如:
service.setTimeout(test, 500) 设置500ms后test函数被调用执行
setLanguage(index)设置语言环境,所有控件的text属性自动切换到指定语言字符串。index为语言的索引值,在Studio中可设置支持语言的种类数,index=0表示第一种语言,每个有text属性的控件可单独设置不同语言下的字符串内容。service.setLanguage(0) 切换到语言0
getLanguage()读取当前语言环境的索引值var lang = service.getLanguage() 读取当前语言环境索引值并写入变量lang

Last updated on June 19, 2020

9.3.1.输入法-inputmethod #

描述


输入法,父对象为service,无子对象。

事件:无


属性


名称功能说明脚本例子
chineseinput中文输入法:如果为true, 支持中文输入

方法:无



Last updated on April 8, 2020

9.3.2.系统变量-variable #

描述


系统变量,用于存储系统变量值,掉电后不丢失。系统变量类似于map<key, value>数据结构,包括名称(key)和内容(value). 父对象为service,无子对象。

从1.4.0开始,增加云变量的读和写,详情请点击此处

事件:


onCloudReadSuccess: 云变量读取成功,函数定义onCloudReadSuccess(name, value), name为变量名称,value为变量的值

onCloudWriteSuccess: 云变量写成功,函数定义onCloudWriteSuccess(name), name为变量名称

onCloudError: 云变量操作错误,函数定义onCloudError(operation, name, reason), operation为操作名”read”或”write”, name为变量名称,reason为错误原因

属性:


名称功能说明脚本例子
cloudId云标识,设置了相同云标识的设备之间可以互相读写相同名称的变量service.variable.cloudId=’9a70318b722815232345959bf5f8b0d4′ 设置云标识

方法


名称功能说明脚本例子
write(name, value)存储系统变量为字符串,参数name为系统变量名称,value为值service.variable.write(‘test’, 12) 存储名称为test的系统变量,值为12
read(name)读取系统变量,参数name为系统变量名称,返回类型为字符串var value=service.variable.read(“test”) 读取系统变量test,返回字符串’12’
cloudWrite(name, value)存储变量到云端service.variable.cloudWrite(‘test’, 1234) 存储变量test的值到云端
cloudRead(name)读取云端变量service.variable.cloudRead(‘test’); 读取云端变量,返回值通过 事件onCloudReadSuccess(name,value)返回
writeInt(name,  value)存储系统变量为整形,参数name为系统变量名称,value为值service.variable.writeInt(‘test, 12) 存储名称为test的系统变量,值为12
readInt(name)读取系统变量,参数name为系统变量名称,返回类型为整形var value=service.variable.readInt(‘test’) 读取系统变量test的值,返回整形12
writeIntArray(name, value)存储系统变量为整形数组,参数name为系统变量名称,value为数组service.variable.writeIntArray(‘test, [11, 22, 33]) 存储名称为test的系统变量,值为整形数组
readIntArray(name)读取系统变量,参数name为系统变量名称,返回类型为整形数组var value=service.variable.readIntArray(‘test’) 读取系统变量test的值,返回整形数组[11, 22, 33]
writeStrArray(name, value)存储系统变量为字符串数组,参数name为系统变量名称,value为数组service.variable.writeStrArray(‘test, [‘aa’, ‘bb’, ‘cc’]) 存储名称为test的系统变量,值为字符串数组
readStrArray(name)读取系统变量,参数name为系统变量名称,返回类型为字符串数组var value=service.variable.readStrArray(‘test’) 读取系统变量test的值,返回字符串数组[‘aa’, ‘bb’, ‘cc’]
contains(key)返回是否已存在指定的名称系统变量
if (service.variable.contains(“key”)) … 检查系统中是否已存在名称为key的系统变量
size()
返回系统中已存在的系统变量总数, 无参数
var num = service.variable.size() 读取已存入系统中的系统变量个数并存入变量num中
allKeys()
返回所有已存在的系统变量名称, 无参数
var a = new Array(service.variable.size()) a = service.variable.allKeys() 读取所有系统变量的名称,并存入数组a中
remove(…)
删除系统变量,参数可为0(删除所有),一个或者一个以上
service.variable.remove() 删除所有系统变量 service.variable.remove(“test”) 删除名称为test的系统变量 service.variable.remove(“test1”, “test2”) 删除名称为test1和test2的系统变量
save()
强制存储系统变量,无参数。即使不调用此函数,系统会自动存储,调用此方法强制系统立刻存储.
service.variable.save() 强制系统立刻存储所有系统变量
backup(filepath)备份所有系统变量到filepath指定的文件
service.variable.backup(“/storage/d0/bak.ini”) 备份所有系统变量到文件 /storage/d0/bak.ini
restore(filepath)从filepath指定的文件恢复所有系统变量
service.variable.restore(“/storage/d0/bak.ini”) 从文件/storage/d0/bak.ini中恢复所有系统变量


Last updated on August 18, 2020

9.3.3.存储-storage #

描述


存储,父对象为service,无子对象

事件:无


属性:无


方法


名称功能说明脚本例子
formatExt4(path)格式化path路径的U盘格式为Ext4
service.storage.formatExt4(‘/storage/d0’) 格式化path路径为Ext4格式
getFreeSize(path)获取path路径所在分区剩余空间大小(单位为Byte)
var size = service.storage.getFreeSize(‘/storage/d0’) 返回路径所在分区的剩余空间大小
getFreeSizeInMB(path)获取path路径所在分区剩余空间大小(单位为MB)var size = service.storage.getFreeSizeInMB(‘/storage/d0’) 返回路径所在分区的剩余空间大小MB
getFsType(path)获取path路径的分区格式, 返回值为ext4, vfat,或者invalidvar type = service.storage.getFsType(‘/storage/d0’) 返回路径所在分区的格式
getSize(path)获取path路径的空间大小(单位为Byte)var size = service.storage.getSize(‘/storage/d0’) 返回路径所在分区的空间大小
getSizeInMB(path)获取path路径的空间大小(单位为MB)var size = service.storage.getSizeInMB(‘/storage/d0’) 返回路径所在分区的空间大小MB
listContents(path)获取path路径下的所有文件名称,以空格分隔的字符串,如 “1.txt 2.txt 3.txt”
var list = service.storage.listContents(‘/storage/d0’) 返回路径下所有文件列表
mount(path)挂载路径为path的U盘
service.storage.mount(‘/storage/d0’) 挂载路径
umount(path)卸载路径为path的U盘
service.storage.umount(‘/storage/d0’) 卸载路径

Last updated on April 6, 2020

9.4.工具-util #

描述


工具,根对象。

事件:无


属性:无


方法

名称功能说明脚本例子
getOsVersion()读取当前ExpOS版本信息var ver = util.getOsVersion() 读取当前系统版本信息
getModelName()读取设置模块名,模拟器里返回”Simulator” var model = util.getModelName() 读取模块名
getDeviceId()读取设备标识(20个字符),模拟器返回以EXPOS开头的20个字符var id = util.getDeviceId() 读取设备标识
jsonToJsObject(json)转换JSON字符串为JS对象var obj = util.jsonToJsObject(json) 转换json为JS对象
objectToJson(obj)转换JS对象为JSON字符串var json = util.objectToJson(obj) 转换JS对象为json
calculateLRC( data)计算数组data整个数数据的LRC校验值
var data = [0xaa, 0xbb, 0xcc, 0xdd];
var lrc = util.calculate(data);
calculateLRC( data,  len)计算数组data长度为len的数据LRC校验值var data = [0xaa, 0xbb, 0xcc, 0xdd]; var lrc = util.calculate(data, 3);
calculateCRC16( data)计算数组data整个数数据的CRC-16校验值var data = [0xaa, 0xbb, 0xcc, 0xdd];
var crc = util.calculateCRC16(data);
calculateCRC16( data,  len)计算数组data长度为len的数据CRC-16校验值var data = [0xaa, 0xbb, 0xcc, 0xdd];
var crc = util.calculateCRC16(data, 3);
arrayToHexString( data)数组转换成16进制字符串(空格分隔)
var data = [0xaa, 0xbb, 0xcc, 0xdd]; var str = util.arrayToHexString(data); // ‘aa bb cc dd’
arrayToUtf8( data)数组转换成UTF-8格式
var data = [0x61, 0x62, 0x63]; var str = util.arrayToUtf8(data); // ‘abc’
arrayToUtf8( data,  encoding)数组从encoding编码方式转换成UTF-8编码var data = [0xd6, 0xd0];
util.arrayToUtf8(data, ‘gb2312’); // ‘中’
arrayToFloat( data)数组(大端模式)转换成浮点数
var data = [0x40, 0x48, 0xf5, 0xc3]; var f = util.arrayToFloat(data); // 3.14
arrayToFloat( data,  isBigEndian)数组转换成浮点数,isBigEndian为true表示大端var data = [0xc3, 0xf5, 0x48, 0x40]; var f = util.arrayToFloat(data, false); // 3.14

Last updated on July 7, 2020

9.4.1.控制台-console #

描述


控制台,系统的控制终端,可输出信息和执行命令,无子对象。

事件:无


属性:无


方法


名称功能说明脚本例子
log()输出调试信息到系统日志终端,用于调试APP,可输出变量,固定字符等调试日志信息。
日志输出: 当开发主机与目标系统通过USB连接后,打开Studio中的调试器即可看到日志终端的输出。
日志格式: 例如看到如下信息: Jan  1 10:06:21 [     202.577] A ui.main.timer: counter=89
中括号中的值为时间戳,单位为秒,即打印该信息时系统已启动了202.577秒。通过不同的时间戳差值可测量运行时间,单位精确到毫秒;
– A 表示该条信息为应用程序输出 – ui.main.timer表示输出信息的对象名称 – counter=89: 在ui.main.timer对象的动作脚本里调用了类似util.console.log(‘counter=’ + counter), 当对应的事件发生触发脚本执行,就会看到该字符串输出
util.console.log(‘test’) 在调试日志终端输出调试信息test
execute()执行系统命令,目前只支持: reboot: 重启系统 reboot-os:重启操作系统 shutdown:关闭系统util.console.execute(‘reboot’) 重启系统

Last updated on June 1, 2020
